地上单层门式刚架钢结构工业厂房结构CAD施工图纸(基础梁配筋)

  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.50kN/平方米
  • 参考图纸:24张
  • 设计年代:近代

附件详情

本子项为湖北某普通的工业厂房,地上一层,局部二层,高度为10米,结构抗侧力体系为门式刚架钢结构,基础为桩基,6度设防。
该资料包含:基础平面图、基础梁平面图、柱子平面图、钢屋面结构布置图、檩条布置图、轴柱间支撑布置图、钢结构 节点详图 楼梯详图 等共24张图纸。

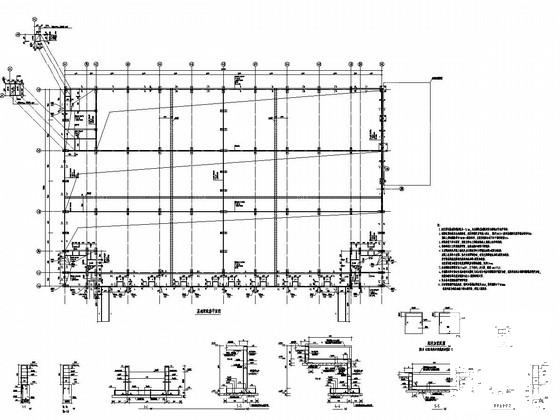

基础梁配筋平面图

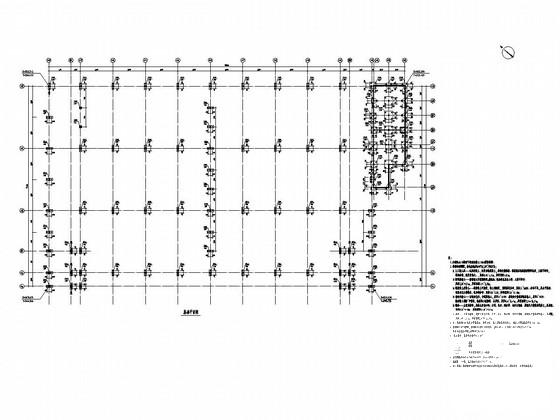

平面布置图

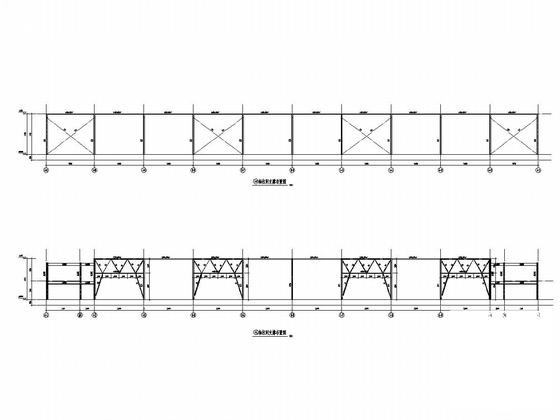

轴柱间支撑布置图

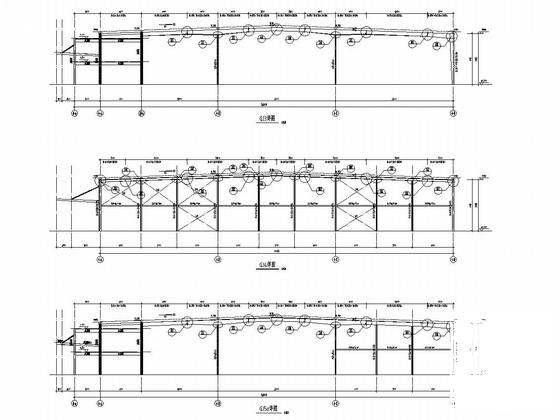

GJ剖面图(二)

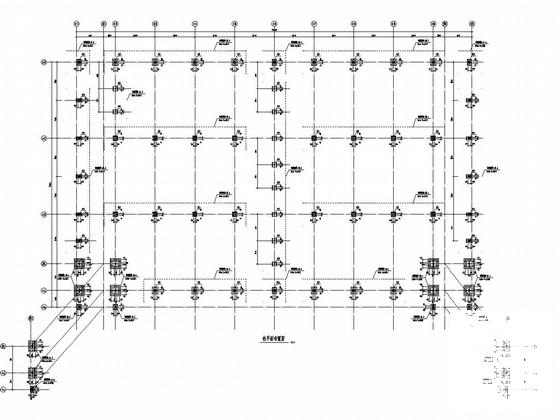

短柱平面布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 地上单层门式刚架钢结构工业厂房结构CAD施工图纸(基础梁配筋) - 1
    第 1 张图
  • 地上单层门式刚架钢结构工业厂房结构CAD施工图纸(基础梁配筋) - 2
    第 2 张图
  • 地上单层门式刚架钢结构工业厂房结构CAD施工图纸(基础梁配筋) - 3
    第 3 张图
  • 地上单层门式刚架钢结构工业厂房结构CAD施工图纸(基础梁配筋) - 4
    第 4 张图
  • 地上单层门式刚架钢结构工业厂房结构CAD施工图纸(基础梁配筋) - 5
    第 5 张图
  • 地上单层门式刚架钢结构工业厂房结构CAD施工图纸(基础梁配筋) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
