单层钢结构门式刚架厂房结构CAD施工图纸

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 结构安全等级:二级
  • 结构最大跨度:12m
  • 抗震设防烈度:6度抗震
  • 风压:0.60kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:10张
  • 设计年代:近代

附件详情

该项目为国家大型水稻生产基地项目,为单层钢结构门式刚架厂房,厂房跨度为12米,采用冷弯薄壁钢,抗震设防烈度为6度。该资料包含:结构设计总说明,基础平面布置图,地脚螺栓布置图,结构 平面布置图 ,墙面檩条布置图,山墙面及隔断檩条布置图,柱间支撑布置图等10张图纸。
06月。

屋面结构布置图

屋面檩条布置图

CA轴墙面布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

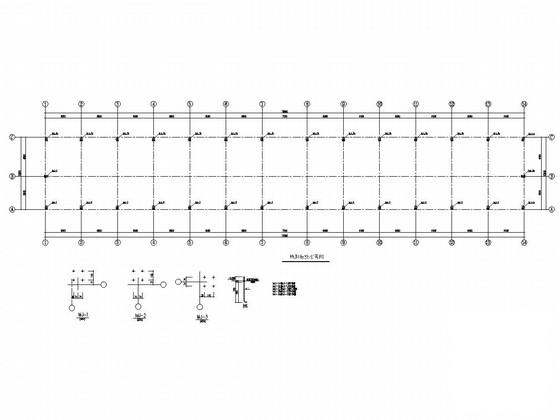

  • 单层钢结构门式刚架厂房结构CAD施工图纸 - 1
    第 1 张图

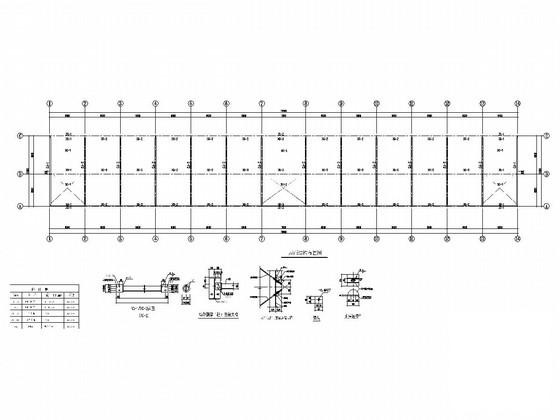

  • 单层钢结构门式刚架厂房结构CAD施工图纸 - 2
    第 2 张图

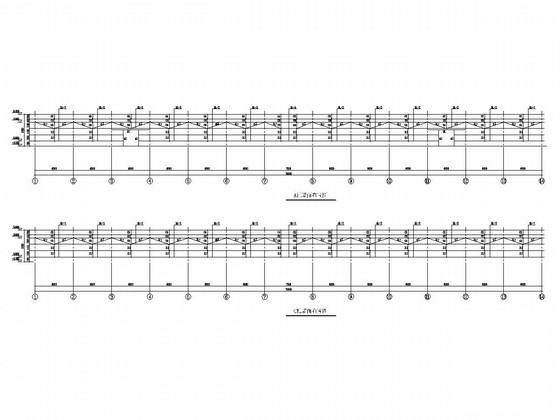

  • 单层钢结构门式刚架厂房结构CAD施工图纸 - 3
    第 3 张图

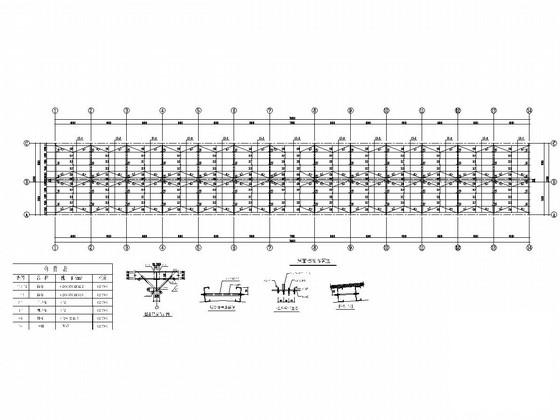

  • 单层钢结构门式刚架厂房结构CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
