8136平米学院建筑空调系统设计施工图纸

  • 附件设计说明:有
  • 建筑类别:教育,文化
  • 建筑高度类型:多层建筑
  • 建筑设计面积:8136平方米
  • 图纸设计深度:施工图
  • 设计内容:空调
  • 冷热源:电动压缩式冷水机组
  • 水系统:单式泵,变流量,双管制,异程式,闭式
  • 送风方式:散流器送风

附件详情

  • 空调水循环原理图
  • 空调设计施工说明
  • 食堂六层空调系统平面图
  • 食堂四、五层空调平面图
  • ......

附件详情

一、项目概要:
该项目为新校区一期 建设工程 - 食堂四、五、六空调系统工程,总空调面积8136平方米左右......
二、冷热源:
本建筑计算夏季制冷负荷为2448.76Kw,制冷主机选用志高风冷热泵模块机组15台,,每台制冷量为130Kw......
三、空调系统:
本楼空调水系统为一次泵负荷侧变流量两管制闭式循环系统。水系统立管为异层式;所有末端空调设备均设置温控开关,支干管设置水力平衡调节阀......

图纸共5张

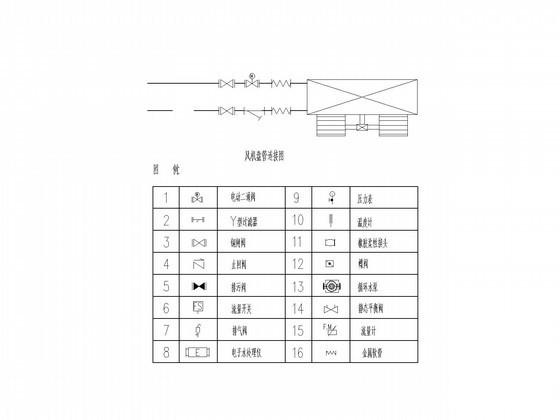

风机盘管连接图

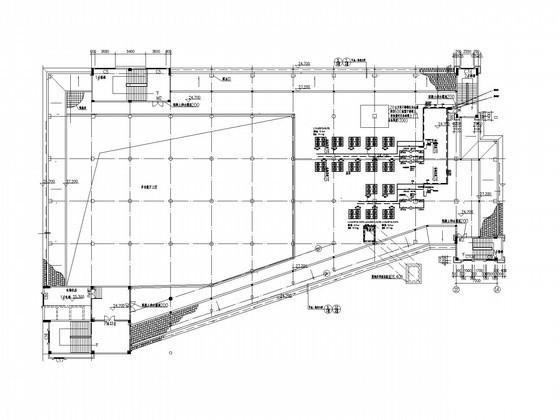

食堂屋顶模块机平面图

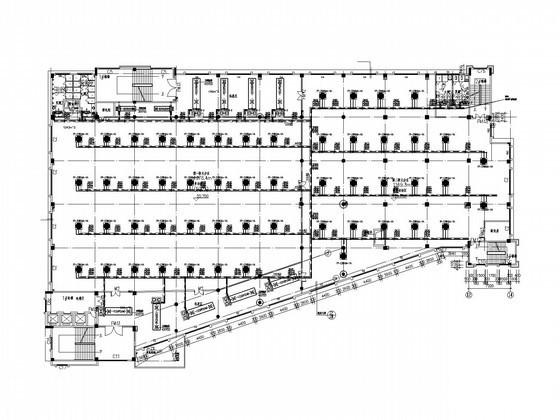

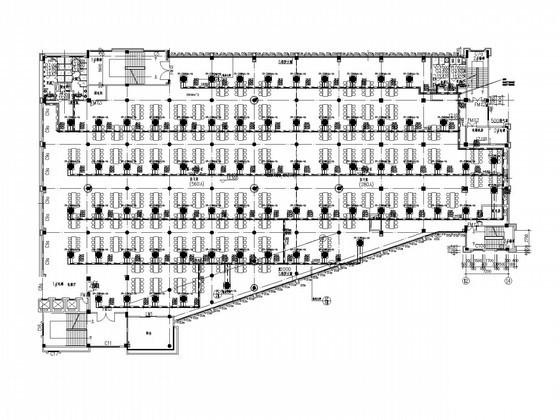

空调系统平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 建筑空调设计 - 1
    建筑空调设计 - 1
  • 建筑空调设计 - 2
    建筑空调设计 - 2
  • 建筑空调设计 - 3
    建筑空调设计 - 3
  • 建筑空调设计 - 4
    建筑空调设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
