高层医院空调系统设计施工图纸(VRV系统

  • 设计详细说明:有
  • 建筑类别:医疗
  • 建筑高度类型:高层建筑
  • 建筑设计面积:47367.21平方米
  • 建筑地上层数:15层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计内容:空调,通风,采暖,防排烟
  • 空调系统:制冷剂系统
  • 送风方式:侧面送风,散流器送风
  • 项目所在地:江西
项目概要及设计内容
该项目为某医院暖通空调系统设计。总建筑面积47367.21平方米(地上15层 , 共35163.79平方米、地下2层共12203.42平方米),建筑高度74.8米,其中地上裙房部分共4层,层高4.5米地上标准层层高3.9米,地下层高4.8米,体形系数0.4,地下一层由体检中心,放射科及车库等组成,地下二层为车库及设备用房,机房等;地上裙房部分为门急诊及住院大厅及各个科室诊疗观察室,塔楼部分主要为住院病房及ICU、手术中心室等。

部分图纸展示:

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

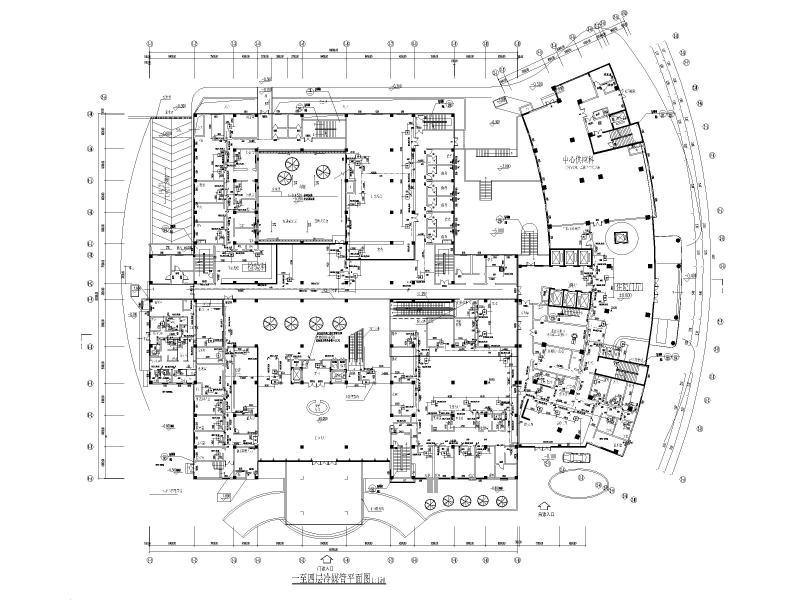

  • 空调vrv系统施工 - 1
    空调vrv系统施工 - 1

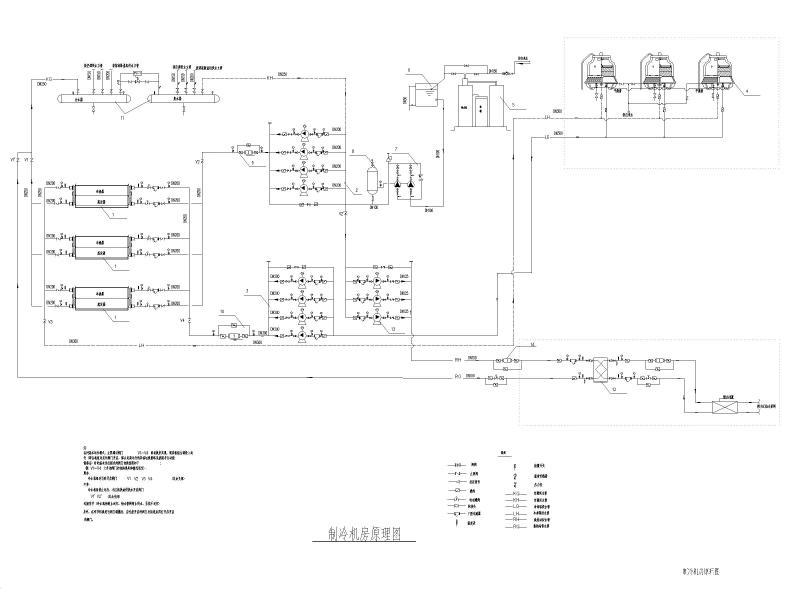

  • 空调vrv系统施工 - 2
    空调vrv系统施工 - 2

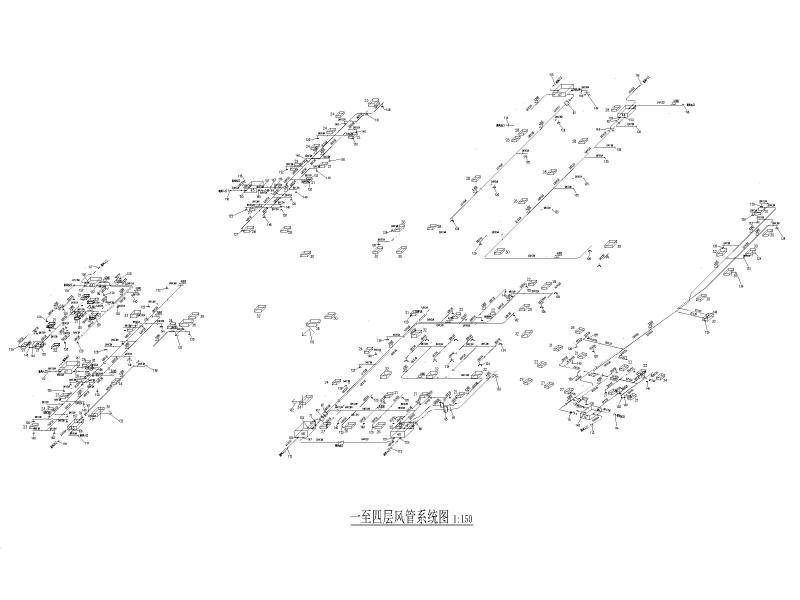

  • 空调vrv系统施工 - 3
    空调vrv系统施工 - 3

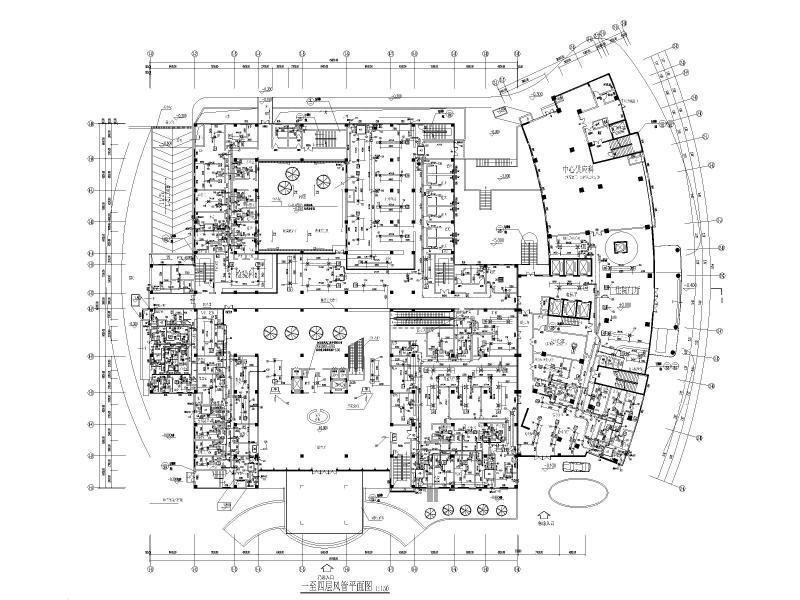

  • 空调vrv系统施工 - 4
