隧道工程坍塌及影响段处理专项方案（中铁建）

附件详情

四、施工方法、工序及工艺
3.2、处理方法
3.2.1、沉陷区外侧15m施作M7.5浆砌片石环形截水沟，沉陷区四周设置截水沟、排水沟，阻止地表水渗入洞内。截水沟尺寸详见图4-1…………
3.2.2、地表塌陷周边一定范围内，采用Φ42钢花管及M30水泥浆进行注浆处理，注浆孔间距80×80cm梅花形布置，地表注浆主要是对塌方段填土层进行注浆加固，注浆管打至岩面0.3m为止…………
注浆施工分为两部分:
先施工外围一排注浆管，注浆材料采用水泥-水玻璃双液浆，体积比1:0.5，水玻璃浓度35Be，425号普通硅酸盐水泥，水泥浆水灰比1:1，压力0.5～1MPa，稳压5min…………
然后跳槽内部注浆管，采用由中间注浆孔逐渐向外注浆，注浆材料采用水泥净浆，425号普通硅酸盐水泥，水灰比1:0.8，压力0.2~0.5MPa，稳压20min…………
3.3、注浆工艺
3.3.1、施工准备
施工放线，全站仪根据图纸坐标，放出注浆轮廓线，打设间距3～5m的木桩圈定注浆范围；地表清理杂物、植被，用皮尺进行中间注浆点加密…………
3.3.2、钻孔
钻机采用XY-100地质钻机，钻头直径75mm，因地质为粘土层及强风化破碎带区，钻杆护筒暂定长度6m，参考实际情况进行调整；钻进设前调整好平面位置…………
3.3.3、清孔
为保证注浆效果，地表注浆采用两次扫孔分段注浆的方式。钻孔完毕后，采用后退式方式扫孔一遍，清孔完毕后，再将钻杆插入孔底，重复扫孔一次即可…………
3.3.4、注浆管

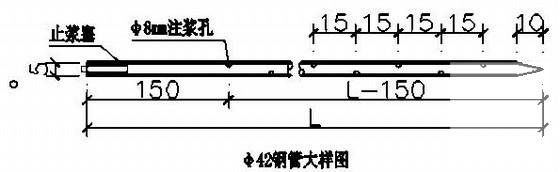

采用Φ42mm×5mm热轧钢管制作，每隔15cm梅花形布置钻8mm的对穿射浆孔，上部1.5m不开孔，为防止下管堵塞，底部做成10cm锥形封闭…………
3.3.5、注浆
注浆前先封闭塌方体，注浆机采用BW-150双液注浆机，为防止注浆跑浆液，依设计要求外围注浆钻孔完成后立即注浆，内部注浆钻孔完成后，采取跳注进行。注浆压力由低到高，达到设计要求持压20min，注浆时，派专人进行周边巡视，防止跑浆污染周边环境及水源。如果出现跑浆现象立即停止该孔注浆，换其它孔注浆，若还是跑浆就采取间歇注浆…………
4、洞内施工
4.1、塌方体处理
对塌方体采用15cm厚C25喷射砼进行封闭，初支和塌体接触面处，特别是塌腔口附近加强封闭，喷至20cm，加强对塌体稳定，防止地表注浆和管棚注浆时跑浆…………

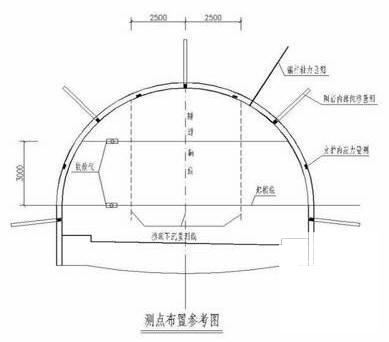

待地表注浆结束后，清除塌方体，加强监控量测，严格按照规范上报洞内、地表沉降，及时指导施工，防止二次坍塌…………
