12928平米中学新建校区工程总平面建筑施工图纸
- 建筑类别：中小学校
- 建筑高度类型：多层建筑
- 图纸设计深度：施工图
- 项目所在地：河南
- 图纸设计风格：哈佛红
- 图纸设计格式：天正建筑CAD 7.0,CAD2000
- 参考图纸：10张
- 建筑设计面积：12928平方米
- 设计效果图：无
附件详情
漯河中学新建校区工程总建筑面积为12928平方米 总投资1.1亿元。校区包括图文信息中心、艺术中心、行政楼、教学楼、实验楼、男女生宿舍，体育馆、食堂等9个单体单体建筑。
功能：1.图书馆艺术楼2.学生食堂3.行政办公楼4.高中部教学楼5.初中部教学楼6.学生宿舍7.学生活动中心8.变配电房9.消防泵房
由北京某设计院设计。
本文件包为其中之10.漯河中学新建校区施工图漯河中学新建校区工程总平面建筑图
另包括完整的，水、电施工图。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
建筑施工平面图纸 - 1 -

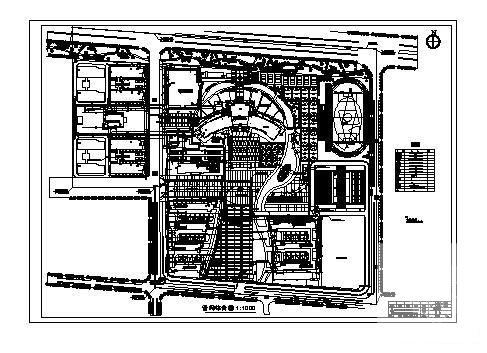

建筑施工平面图纸 - 2 -
建筑施工平面图纸 - 3 -
建筑施工平面图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
