5层中学给排水CAD施工图纸(总平面图纸电教楼)(建筑面积)

  • 附件设计说明:有
  • 建筑类别:教育建筑
  • 建筑层数:多层建筑
  • 建筑设计面积:4268.24平方米
  • 建筑高度:21.15m
  • 地上楼层:5层
  • 设计阶段:施工图设计
  • 供水方式:市政供水, 气压设备供水
  • 供水分区:两区
  • 污废水排水体制:合流
  • 设计内容:给水系统, 污水排水系统, 消火栓系统
  • 设置场所火灾危险等级:严重危险级Ⅰ级
  • 参考图纸:20张以下
  • 设计年代:近代

附件详情

东莞某中学给排水施工图,本项目为电教楼,共5层;建筑面积为4268.235平方米,建筑高度为21.150米。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

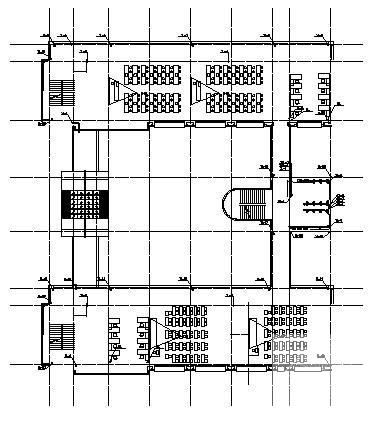

  • 5层中学给排水CAD施工图纸(总平面图纸电教楼)(建筑面积) - 1
    第 1 张图

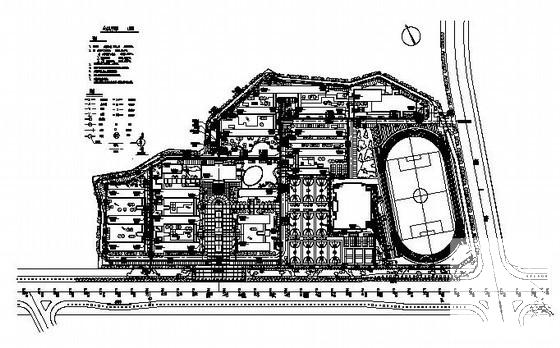

  • 5层中学给排水CAD施工图纸(总平面图纸电教楼)(建筑面积) - 2
    第 2 张图

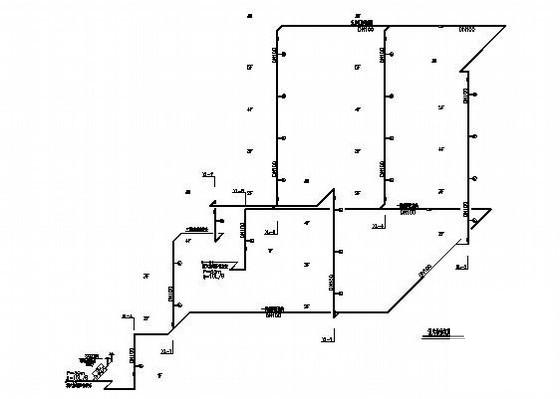

  • 5层中学给排水CAD施工图纸(总平面图纸电教楼)(建筑面积) - 3
    第 3 张图

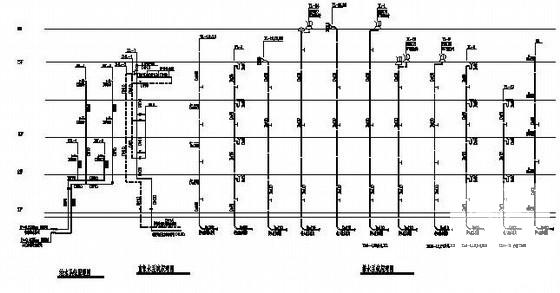

  • 5层中学给排水CAD施工图纸(总平面图纸电教楼)(建筑面积) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
