4层中学北校区教学楼建筑施工CAD图纸(毕业设计方案)

  • 建筑类别:中小学校
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 项目所在地:新疆
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑设计面积:6601.08平方米
  • 建筑高度:16.5m
  • 建筑地上层数:4层
  • 设计效果图:无

附件详情

该项目为乌鲁木齐一中北校教学楼工程,
主体结构地上四层,建筑设计结构形式为框架结构。
该项目总建筑设计面积:6601.08平方米
工程建筑为四层,高度为16.5米
建筑耐久年限为三级50年
建筑耐火等级为二级。
建筑结构体系为框架结构,设计抗震设防烈度为8度
屋面防水等级为二级。

剖面

平面

平面图

总图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

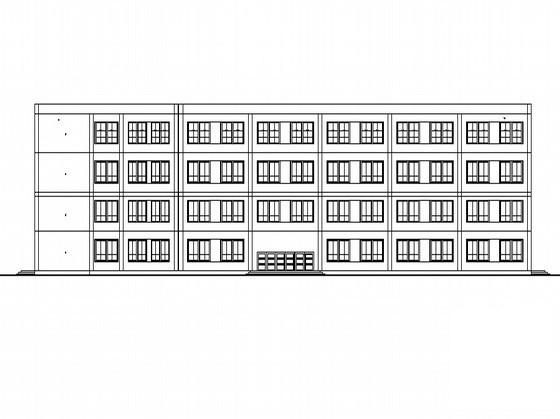

  • 4层中学北校区教学楼建筑施工CAD图纸(毕业设计方案) - 1
    第 1 张图
  • 4层中学北校区教学楼建筑施工CAD图纸(毕业设计方案) - 2
    第 2 张图

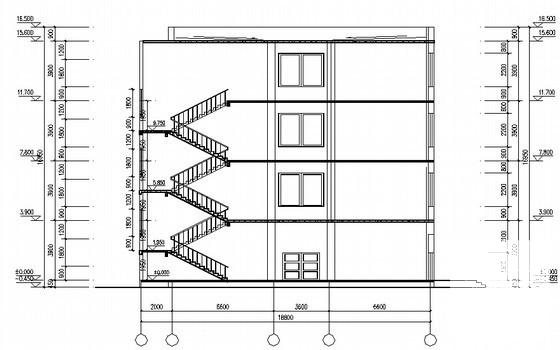

  • 4层中学北校区教学楼建筑施工CAD图纸(毕业设计方案) - 3
    第 3 张图

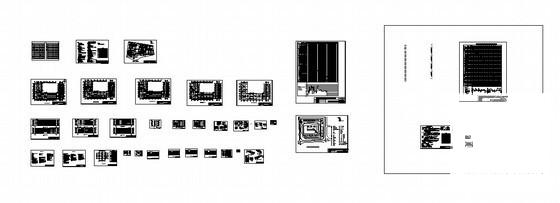

  • 4层中学北校区教学楼建筑施工CAD图纸(毕业设计方案) - 4
    第 4 张图
  • 4层中学北校区教学楼建筑施工CAD图纸(毕业设计方案) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
