洁净厂房气动系统设计竣工图纸

  • 建筑类别:工业建筑,其它建筑
  • 建筑类型:厂房仓库
  • 设计阶段:竣工图
  • 设计内容:制冷,水箱 ,动力设备
  • 附件设计说明:有,保温防腐,施工安装要求,材料设备要求
  • 洁净等级:万级
  • 参考图纸:20-50张
  • 设计年代:近代

附件详情

  • 资料目录
  • 主要材料表
  • 图例
  • 设计施工说明
  • 设备布置平面图
  • 冷冻水管道系统流程图
  • 压缩空气管道系统流程图
  • 冷冻水/冷却水管道布置平面图
  • 压缩空气管道布置平面图
  • 冷冻水管道布置透视图
  • 循环冷却水管道布置透视图
  • 压缩空气管道布置透视图
  • 补水箱配管详图
  • 氮气/氩气管道布置平面图
  • 氮气/氩气管道布置透视图

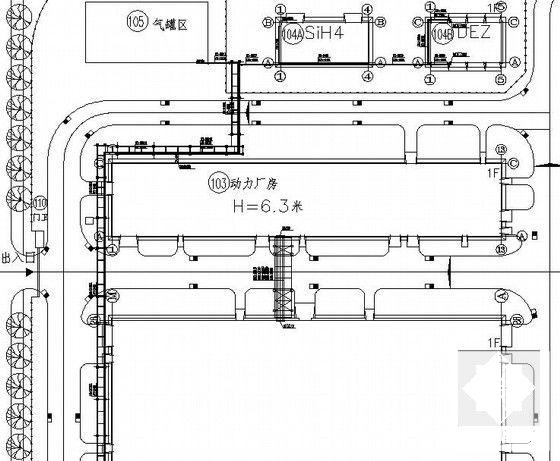

  • 室外管道布置平面图

附件详情

此稿件为湖南某洁净厂房动力站气动系统设计竣工图纸;该厂房为年产 40 兆瓦的硅基薄膜太阳能电池生产线。
设计内容:冷却水系统,压缩空气系统,高纯氮气、氩气管道系统,以及室外管道设计。
冷冻水系统:冷冻水系统由离心式冷水机组、冷冻水循环泵、低位定压膨胀装置、补水箱、管道、阀门及管道附件、保冷材料等。水系统采用闭式系统,冷水机组制备的7°C冷冻水送至板式换热器、空调机组,从板式换热器、空调机组回来的12°C冷冻水经冷冻水循环泵加压后送至冷水机组,以此循环。系统采用低位定压膨胀装置进行定压、补水;冷水机组根据负荷的大小提供不同的冷量。选用螺杆式冷水机组四台。
……

,图纸共25张。

压缩空气管道系统流程图

补水箱配管详图

动力站管廊管道布置平面图

压缩空气管道布置透视图

压缩空气管道平面图

冷冻水管道布置透视图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 洁净厂房设计图纸 - 1
    洁净厂房设计图纸 - 1
  • 洁净厂房设计图纸 - 2
    洁净厂房设计图纸 - 2
  • 洁净厂房设计图纸 - 3
    洁净厂房设计图纸 - 3
  • 洁净厂房设计图纸 - 4
    洁净厂房设计图纸 - 4
  • 洁净厂房设计图纸 - 5
    洁净厂房设计图纸 - 5
  • 洁净厂房设计图纸 - 6
    洁净厂房设计图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
