车间厂房暖通空调系统CAD施工图纸(洁净空调)

  • 附件设计说明:有
  • 建筑类别:医疗,工业建筑
  • 图纸设计深度:施工图
  • 参考图纸:100张以上张
  • 设计年代:近代
  • 设计内容:空调,通风,洁净,防排烟,冷热源,机房
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统
  • 洁净等级:万级,十万级
  • 项目所在地:浙江

附件详情

  • 资料目录
  • 设计说明
  • 施工说明
  • 图例代号
  • AHU系统带控制点流程图
  • 空气压缩系统流程图
  • 冷冻系统带控制点流程图
  • 暖通用上位机控制示意图
  • 空调机组冷冻水连接系统流程图
  • 空调机组蒸汽管道连接系统流程图
  • 冷冻系统流程图
  • 臭氧系统流程图
  • 设备一览表
  • 空调系统分区平面图
  • 风量平衡及侧墙风口平面图
  • 吊顶风口平面图
  • 空调系统送风管平面图
  • 空调系统回风管平面图
  • 空调排风管及外包间空调配管平面图
  • 防排烟风管平面图
  • 空调机房送风管平面图
  • 空调机房回风管平面图
  • 屋面设备及风管平面图
  • 冷冻机房设备及管道布置平面图
  • AHU空调订货条件图
  • 冷冻水分、集水器订货条件图
  • 管道特性表
  • 管道材料一览表
  • 综合材料表

附件详情

本项目为浙江某药业有限公司颗粒剂及丸剂车间建设项目;本幢

楼为原有制剂车间1~3标准厂房;本车间位于本幢建筑的中部,为制剂车间2

,该资料范围为二层颗粒剂及丸剂生产线,三层局部为空调机房;一层层高

为4米,二、三层层高为5.5米;车间为丙类生产场所。
设计内容:车间二层洁净区洁净空调系统设计;车间二层通风与防排烟系统

设计;生产车间B区三层空压冷冻站设计。
冷热媒来源及参数:空调冷媒采用+7°c/+12°c的冷冻水,冷冻水来自本车

间三层冷冻站;空调加热热媒、空调加湿采用饱和蒸汽压力0.20MPa,来自本

车间三层空调机房蒸汽分汽缸;转轮除湿再生加热用蒸汽,来自本车间三层

空调机房0.4MPa蒸汽总管。


,图纸共104张。

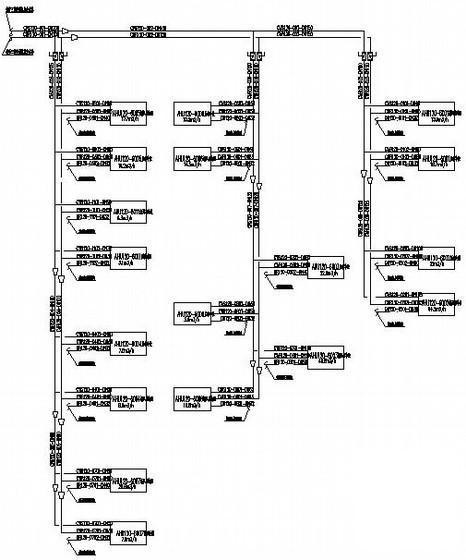

空调机组冷冻水连接系统流程图

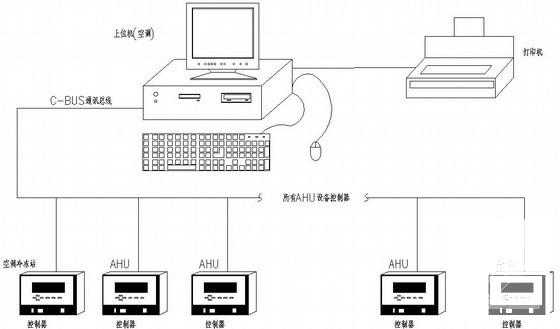

暖通用上位机控制示意图

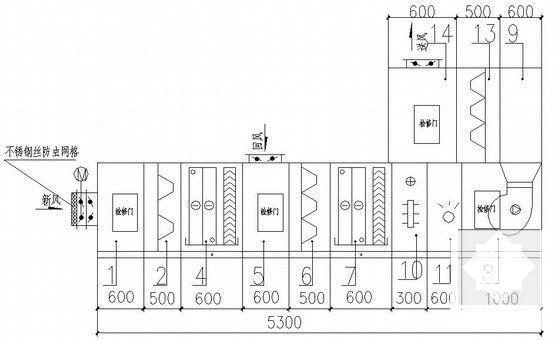

AHU功能段示意图

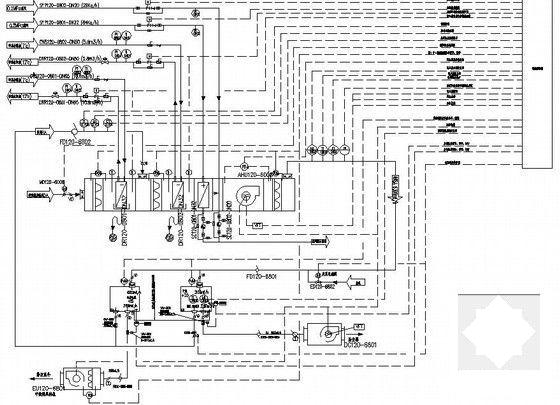

AHU系统带控制点流程图

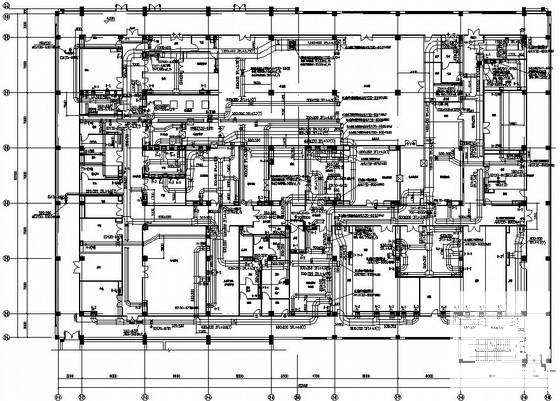

防排烟风管平面图

空气压缩系统流程图

图9

冷冻机房管道布置平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 车间厂房暖通空调系统CAD施工图纸(洁净空调) - 1
    第 1 张图
  • 车间厂房暖通空调系统CAD施工图纸(洁净空调) - 2
    第 2 张图
  • 车间厂房暖通空调系统CAD施工图纸(洁净空调) - 3
    第 3 张图
  • 车间厂房暖通空调系统CAD施工图纸(洁净空调) - 4
    第 4 张图
  • 车间厂房暖通空调系统CAD施工图纸(洁净空调) - 5
    第 5 张图
  • 车间厂房暖通空调系统CAD施工图纸(洁净空调) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
