洁净厂房气体管道系统设计竣工图纸

附件详情

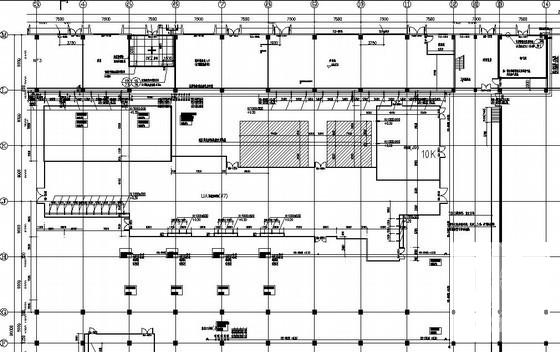

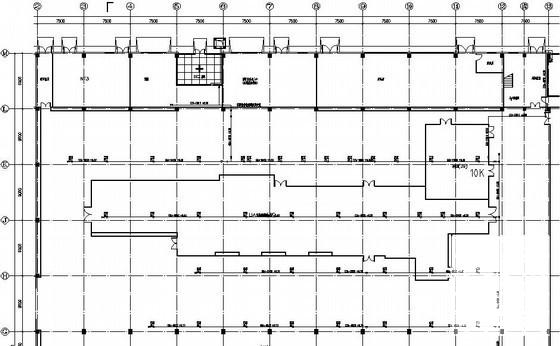

此稿件为湖南某洁净厂房净化系统气体管道系统的一次配管竣工图纸；该厂房为硅基薄膜太阳能电池生产线。
设计内容：厂房内干燥洁净压缩空气、高纯氮气、高纯氩气管道系统的一次配管。

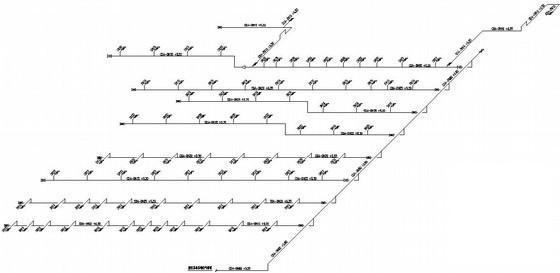

氮气（99.999%）管道系统：在室外液氮罐区，液氮汽化成氮气后，经室外管廊敷设的氮气管道送至厂房内，通过室内架空敷设的氮气管道送至各工艺设备用气点，在接至各用气点的支管末端设置切断阀门。氮气管道材质采用SS316L BA不锈钢管，阀门采用不锈钢波纹管截止阀，阀门及管道附件采用与管材相同材质的产品。管道连接采用自动氩弧焊连接方式。管道与阀门的连接，根据选用阀门的连接方式，采用法兰连接或金属垫片面密封接头（VCR）连接，相对应密封材料采用聚四氟乙烯或金属垫材料……


，图纸共9张。
