小学地下室电气施工大样图（新版民规）

搜索更多资源
  • 建筑类别：其他
  • 建筑设计结构形式：其他结构
  • 建筑设计面积：7005平方米
  • 建筑地下层数：1层
  • 图纸设计深度：施工图
  • 图纸设计格式：天正建筑CAD 7.0
  • 设计年代：近代
  • 地下室用途：车库,设备用房
  • 负荷等级：二级,三级
  • 接地方式：TN-S
  • 项目所在地：贵州
  • 强电设计：供配电系统,配变电所,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,视频监控系统,出入口控制系统,巡更管理系统,停车场管理系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统,机房工程,其它

该附件为小学地下室 电气施工图 （新版民规）。

概况：
该项目为贵州省某货场棚户区成片改造项目，
本项目总建筑面积17815.12平方米，包含教学楼，综合楼，及地下车库。
本子项为地下室。为设备用房和汽车库，总停车数量为195辆，属于Ⅱ类、中型汽车库。建筑面积约7005平方米，层高为3.7米。
建筑防火分类和耐火等级：Ⅱ类地下中型车库，耐火等级为一级。
设计使用年限：50年
建筑建筑设计结构形式及抗震设防烈度：建筑设计结构形式为框架形式，基础形式为桩基础加抗水板。抗震设防烈度为6度。

设计范围：
变、配、发电系统；电力配电系统；照明系统；建筑物防雷、接地及电气安全系统；电气节能与绿色环保措施。
信息设施系统：
1）、通信接入系统 2）、有线电视系统 3）、光纤到用户单元系统
4）、背景音乐、公共广播系统(与火灾应急广播合用) 5）、信息化应用系统
安全防范系统：
1）、视频安防监控系统 2）、出入口控制系统 3）、电子巡查系统 4）、停车场管理系统
机房工程

部分图纸摘录：

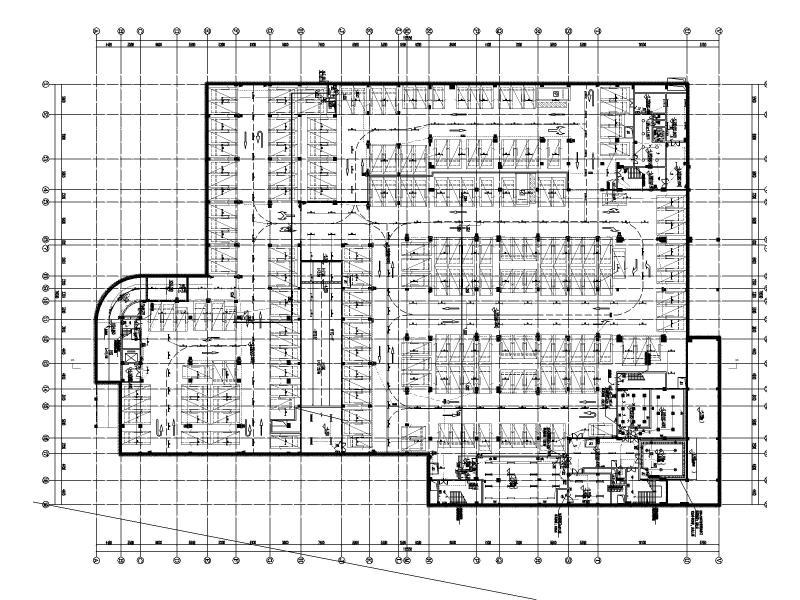

照明平面图



桥架平面图



变压器配电系统图
10kV配电系统图

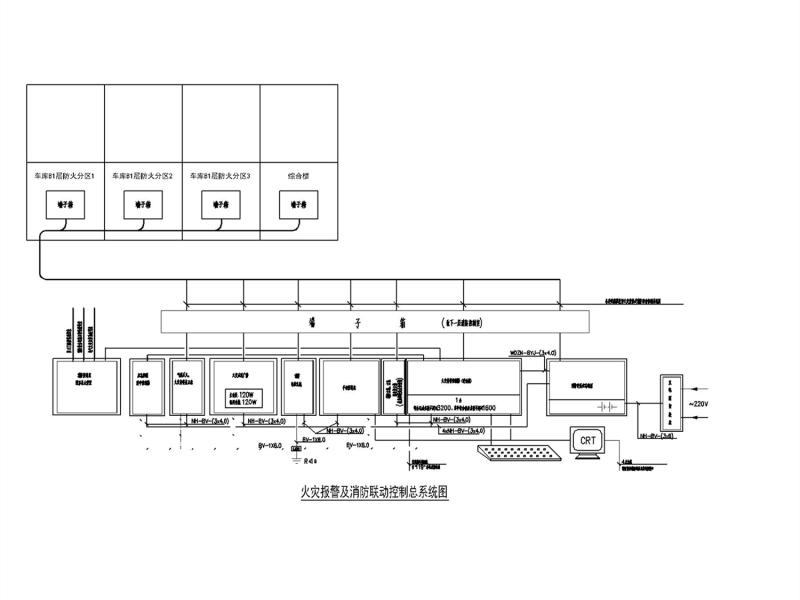

火灾报警及消防联动控制系统图



能耗监控系统图


停车库管理系统图

防火门监控安装示意图




配电房大样图

以下是附件的其中一部分截图，共9张，您也可以 搜索 更多您想要的资源
  • 地下室大样图 - 1
    地下室大样图 - 1
  • 地下室大样图 - 2
    地下室大样图 - 2
  • 地下室大样图 - 3
    地下室大样图 - 3
  • 地下室大样图 - 4
    地下室大样图 - 4
  • 地下室大样图 - 5
    地下室大样图 - 5
  • 地下室大样图 - 6
    地下室大样图 - 6
  • 地下室大样图 - 7
    地下室大样图 - 7
  • 地下室大样图 - 8
    地下室大样图 - 8
  • 地下室大样图 - 9
    地下室大样图 - 9
以上是部分截图，请下载附件后查看完整高清内容
