4层大学食堂弱电施工图纸平面图及系统图
-
建筑类别：餐饮
-
建筑高度类型：多层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑设计面积：8438.94平方米
-
建筑地上层数：4层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
负荷等级：二级,三级
-
防雷等级：第三类
-
火灾保护分级：一级
-
接地方式：TN-S
-
项目所在地：贵州
该附件为贵州某大学食堂智能化施工图，该项目弱电智能化系统工程包含红线以内的以下内容:1.综合布线系统;无线接入系统; 2.视频安防监控系统;3.有线电视系统;4.多功能厅音响系统;5.弱电防雷接地系统。
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

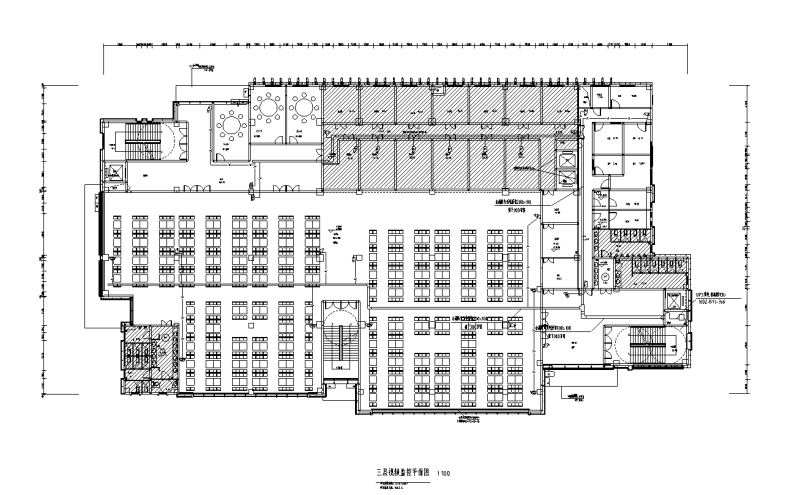

视频监控平面图 -

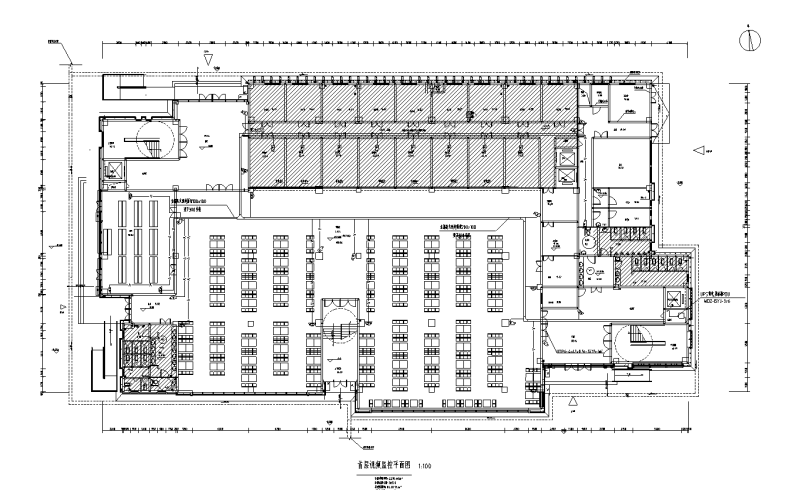

首层视频监控平面图 -

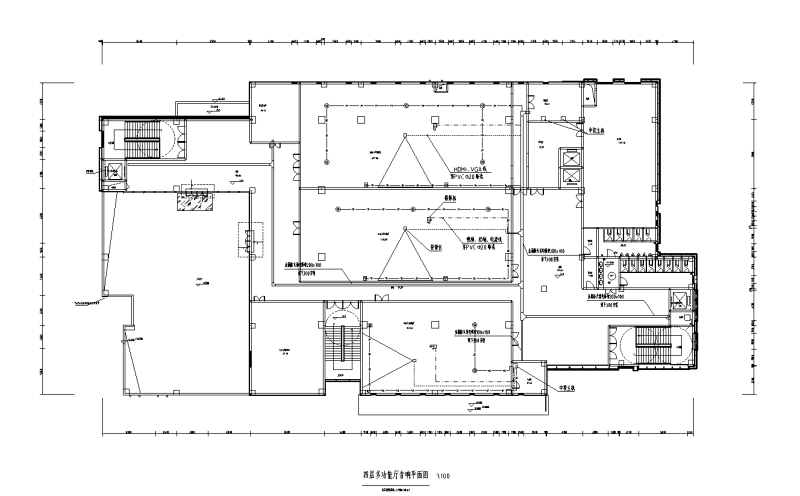

多功能厅音响平面图 -

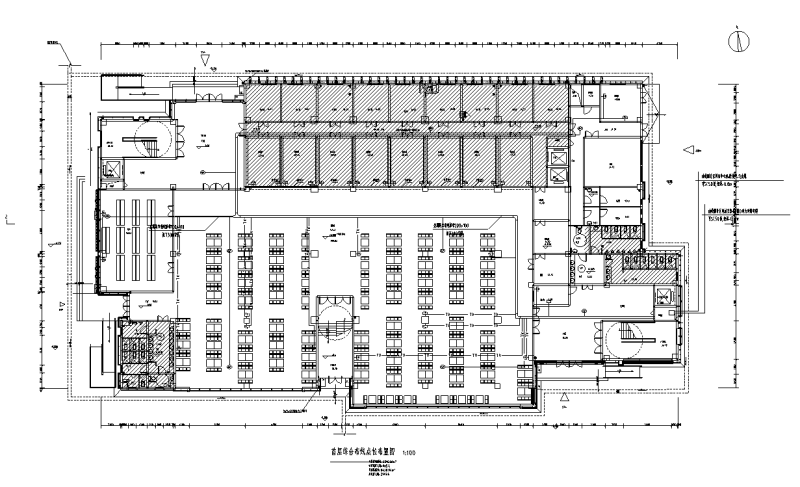

综合布线点位布置 -

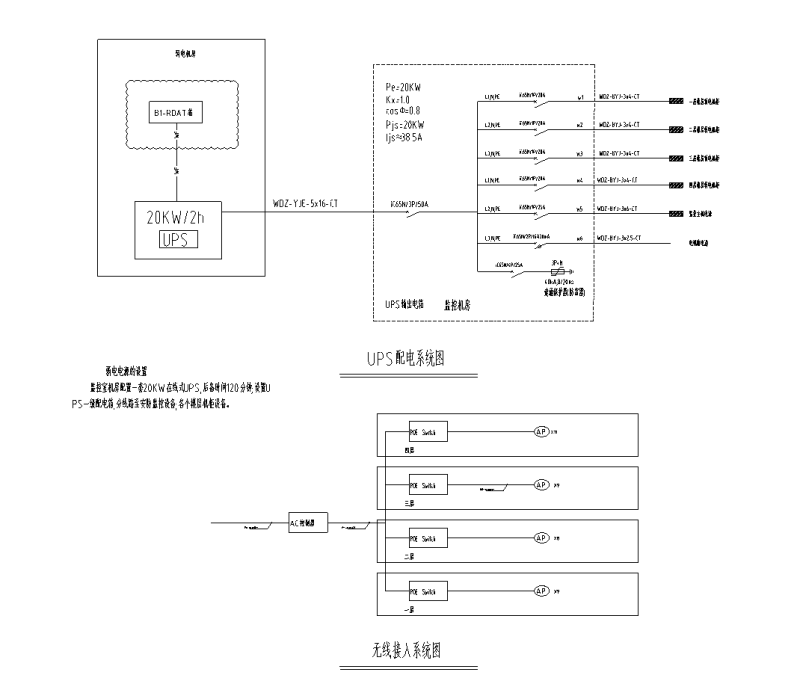

无线接入系统图 -
弱电系统接线图
以上是部分截图，请下载附件后查看完整高清内容
