大学3层食堂电气施工图纸

  • 建筑类别:餐饮
  • 建筑高度类型:多层建筑
  • 建筑设计面积:6418.05平方米
  • 建筑地上层数:3层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 设计年代:近代
  • 负荷等级:二级,三级
  • 接地方式:TN-C-S
  • 项目所在地:四川
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,视频监控系统,综合布线系统,有线电视和卫星接收系统,公共信息显示系统,其它

该项目为四川某职业学院。本子项为食堂,建筑面积6418.05m,地上建筑面积为5938.64m;地下建筑面积为479.41m。建筑层数为地下1层,地上3层;建筑高度16.45m(室外地坪至大屋面结构板的高度),为多层公共建筑。

一、设计范围
380/220V配电系统;照明系统;建筑物防雷;接地系统及安全措施;
火灾自动报警及消防联动控制系统;电气火灾监控系统;消防电源监控系统;
防火门监控系统;火警广播兼背景音乐系统;
电话、网络系统(综合布线系统);有线电视系统。

二、图纸特点
本项目为高校食堂电气设计,专业性适中,复杂程度一般。此套该资料包含强弱电基本平面系统,还有智能化系统的设计,很全面。且图纸排布整齐,图面干净美观,适合广大电气人员参考学习。

三、部分内容摘录




照明平面图




火警平面图




弱电平面图



配电箱系统图
竖向配电干线系统图





火灾自动报警及联动控制系统图

气体探测报警系统图

综合布线系统图
电视系统图

多媒体箱系统图
视频监控系统图



以下是附件的其中一部分截图,共11张,您也可以 搜索 更多您想要的资源

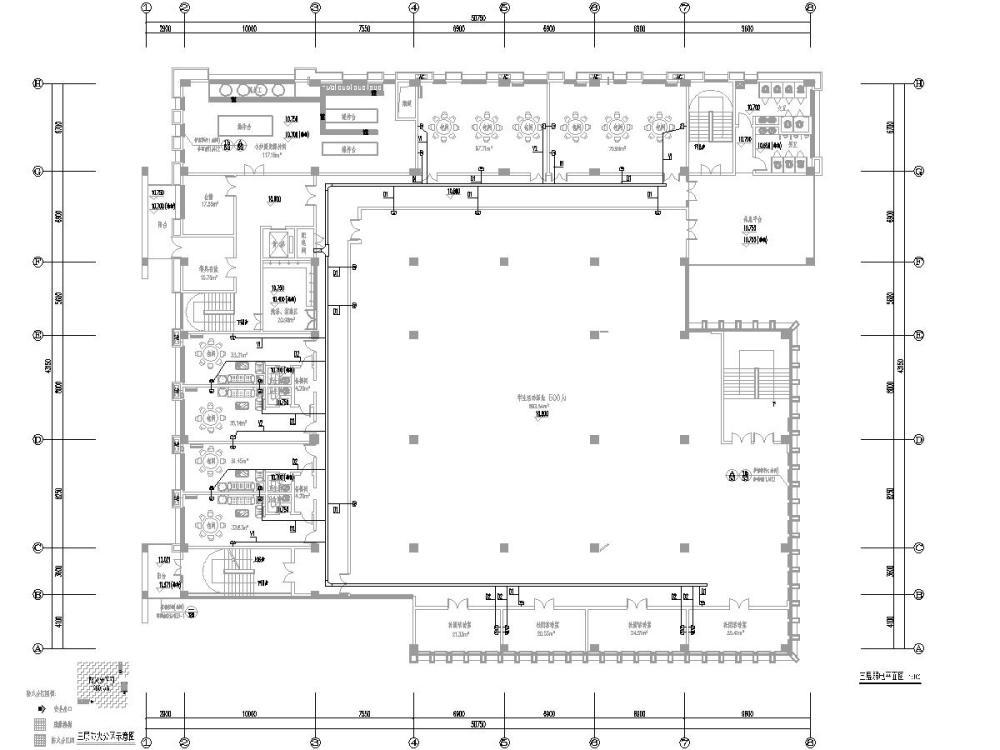

  • 食堂施工图纸 - 1
    食堂施工图纸 - 1

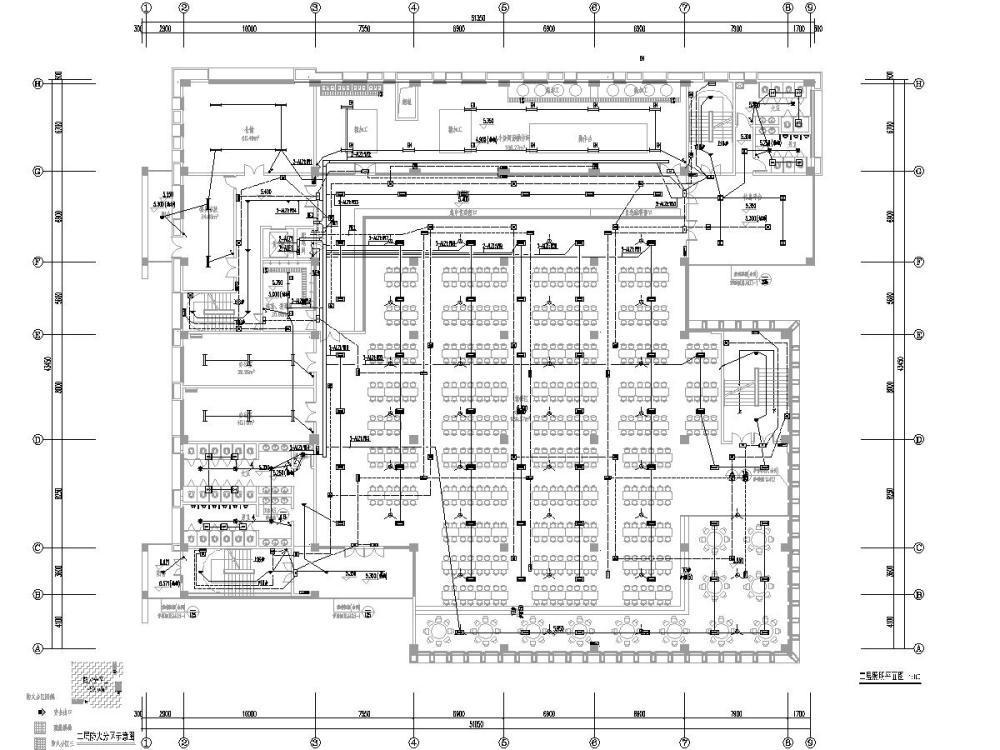

  • 食堂施工图纸 - 2
    食堂施工图纸 - 2
  • 食堂施工图纸 - 3
    食堂施工图纸 - 3
  • 食堂施工图纸 - 4
    食堂施工图纸 - 4
  • 食堂施工图纸 - 5
    食堂施工图纸 - 5
  • 食堂施工图纸 - 6
    食堂施工图纸 - 6
  • 食堂施工图纸 - 7
    食堂施工图纸 - 7
  • 食堂施工图纸 - 8
    食堂施工图纸 - 8
  • 食堂施工图纸 - 9
    食堂施工图纸 - 9
  • 食堂施工图纸 - 10
    食堂施工图纸 - 10
  • 食堂施工图纸 - 11
    食堂施工图纸 - 11
以上是部分截图,请下载附件后查看完整高清内容
