大学四期食堂220/380V配电系统电气CAD施工图纸

一、设计依据:

1、建方提供的《设计委托书》;

2、建、结、水、暖专业提供的条件图;

3、有关国家设计施工验收规范、图集;

4、有关厂家提供的设计资料。

二、设计内容:

1、220/380V配电系统;

2、一般照明、应急疏散事故照明;

3、 防雷接地 系统。

三、220/380V配电系统:

1、总计算负荷为:照明73KW、空调43KW、厨房动力101KW。

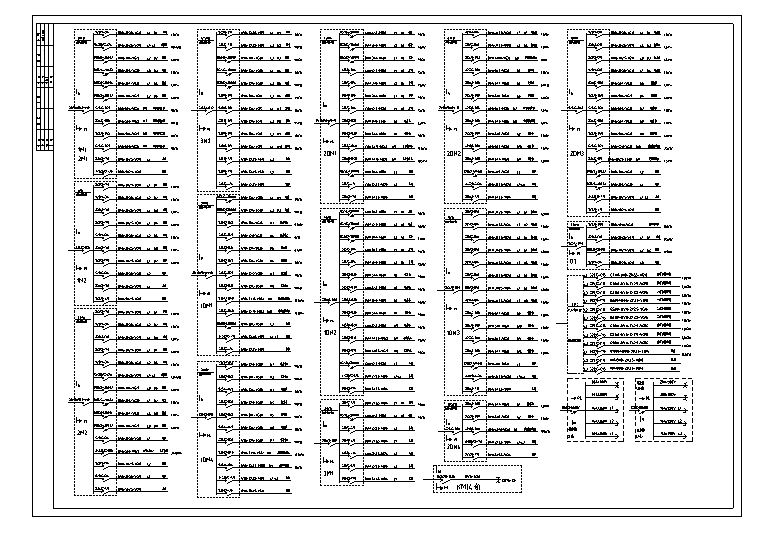

2、从室外引一路电源(ZG),电源采用电力电缆[VVN22-1KV-

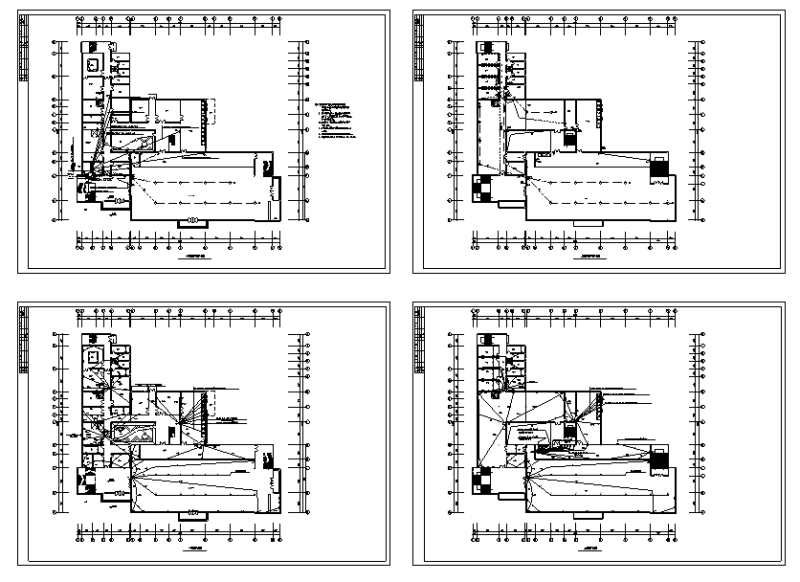

2(4X185)-2G100-FC),方位及敷设方式详该项目《配电系

统图》和《一层配电、 弱电平面图 》。电源零线在总配电柜

(1#)旁重复接地后,采用三相五线配出供电,即由TN-C接

地系统变为TN-C-S接地系统。各用户内采用单相三线配线。

要求整个系统中N线与PE线严格分开,不得共用或混用。PE线

为保护接零线。导线颜色的规定:L1相-黄色;L2相-绿色;

L3相-红色;中性线(N)-黑色或浅蓝色;开关控制线-白色;

保护线(PE)-黄绿相间双色。
