6010平米2层大学体育馆强弱电施工图纸

  • 建筑类别:体育
  • 建筑设计面积:6010平方米
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:31张
  • 负荷等级:二级,三级
  • 防雷等级:第二类
  • 项目所在地:福建
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统 ,广播系统,其它

附件详情

  • 1、电气设计说明
  • 2、图例表
  • 3、电气节能设计说明
  • 4、低压配电干线系统图
  • 5、FAP,FEP,AE,3YAC1,2;1YAC配电系统图
  • 6、KAP,4YAT,1KAC,2(3)KAC1,2;GL1,2配电系统图
  • 7、YKAL,DKAL,XSAP,DAP,DEP,GL3,WTAP配电系统图
  • 8、DZAL,ZTAP,AL配电系统图
  • 9、DGEL,MDAL配电系统图
  • 10、DGAL1~4, GL4,5配电系统图
  • 11、一、二层 照明平面图
  • 12、一、二层动力平面图
  • 13、8.500标高照明平面图
  • 14、8.500标高动力平面图
  • 15、12.850标高照明平面图
  • 16、12.850标高动力平面图
  • 17、马道照明平面图
  • 18、火灾自动报警系统设计说明
  • 19、火灾自动报警系统设计说明(续) 图例及主要设备表
  • 20、火灾自动报警及联动控制系统图
  • 21、自动末端试水系统图 体育馆防火剩余电流动作报警系统图
  • 22、背景音乐及火灾应急广播系统图
  • 23、大空间消防灭火系统设计说明 体育馆大空间消防灭火系统原理图
  • 24、一、二层消防平面图
  • 25、8.500标高消防平面图
  • 26、12.850标高消防平面图
  • 27、屋顶 防雷平面图
  • 28、基础接地平面图

附件详情

该项目位于福建,为大学体育馆,体育馆设计标准按举办地方性和群众性运动会的标准设计。总建筑面积约6010平方米,建筑主体空间一层,局部二层;屋面高度22.0米,观众席总人数2520人,属于小型丙级体育馆。建筑类别布局:一层主要为比赛场地及其附属用房和体育用品店;二层为贵宾休息室、比赛大厅固定观众席和附属卫生间、设备用房等。
设计范围包括:照明配电系统;动力配电系统;防雷接地系统;火灾自动报警系统和消防联动控制系统;背景音乐及火灾应急广播系统。


低压配电干线系统图

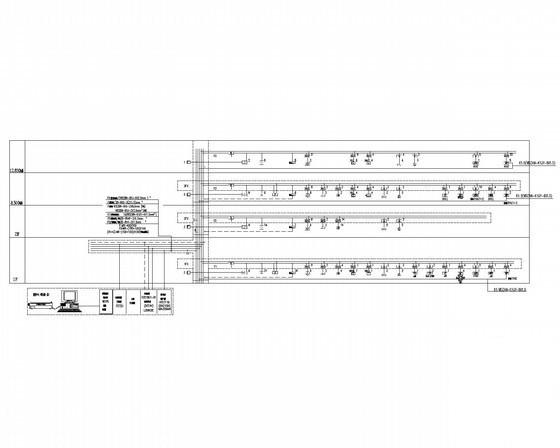

火灾自动报警及联动控制系统图

体育馆大空间消防灭火系统原理图

背景音乐及火灾应急广播系统图

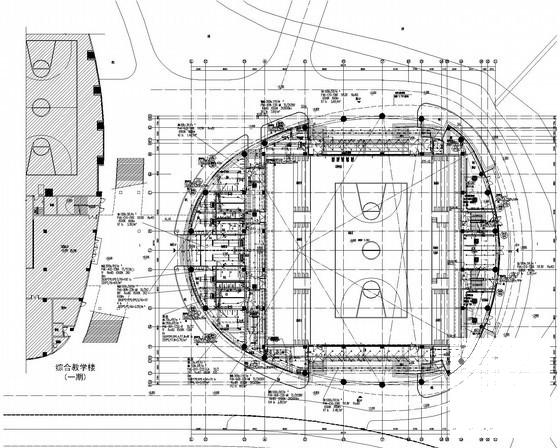

一层照明平面图

二层动力平面图

一层消防平面图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 大学体育馆 - 1
    大学体育馆 - 1
  • 大学体育馆 - 2
    大学体育馆 - 2
  • 大学体育馆 - 3
    大学体育馆 - 3
  • 大学体育馆 - 4
    大学体育馆 - 4
  • 大学体育馆 - 5
    大学体育馆 - 5
  • 大学体育馆 - 6
    大学体育馆 - 6
  • 大学体育馆 - 7
    大学体育馆 - 7
以上是部分截图,请下载附件后查看完整高清内容
