3层东方科幻谷VR产业基地结构工施工图纸平面布置图

该附件为： 科幻谷VR产业基地咖啡厅钢 结构施工图 格式为CAD，。

一、项目概要：

1.本项目咖啡厅结构均采用钢结构，柱下独立基础。

2.自然条件：

1）基本风压：0.30kN/m2 ，地面粗糙度类别为B类

2）基本雪压：0.20kN/m2

3）建筑场地类别为: II 类

3.抗震等级

本地区抗震设防烈度为6度，设计地震加速度值为0.05g，设计地震分组为第一组；

建筑抗震设防类别 :未特殊注明者均为标准设防类（丙类）。

4.该项目结构设计使用年限为50年,结构安全等级为二级。

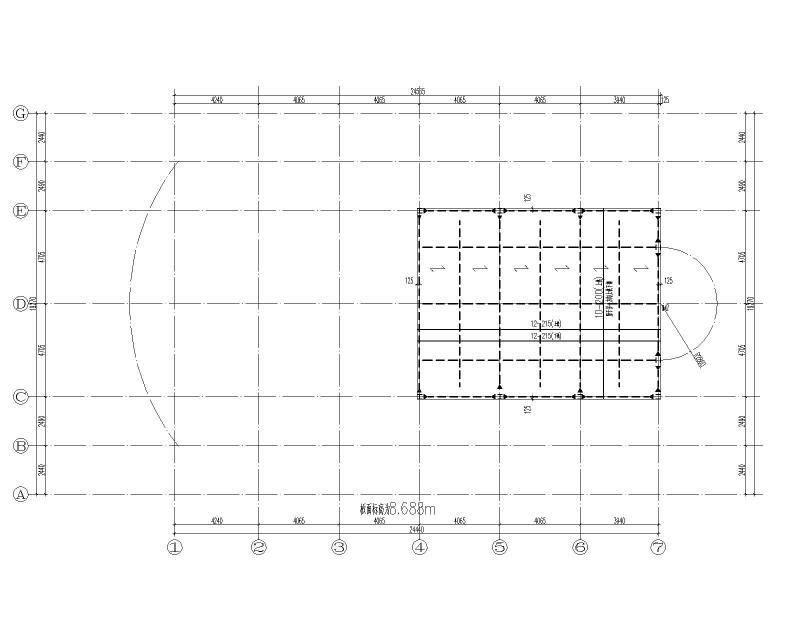

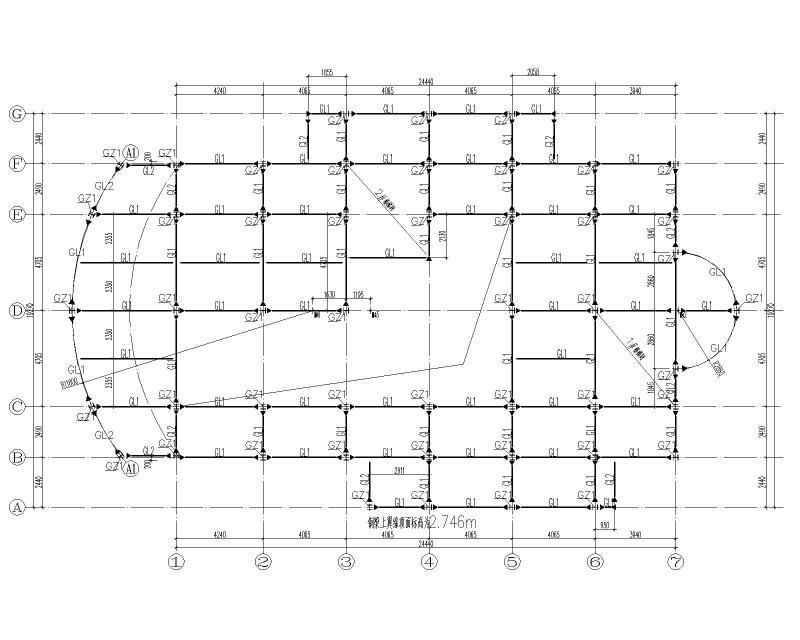

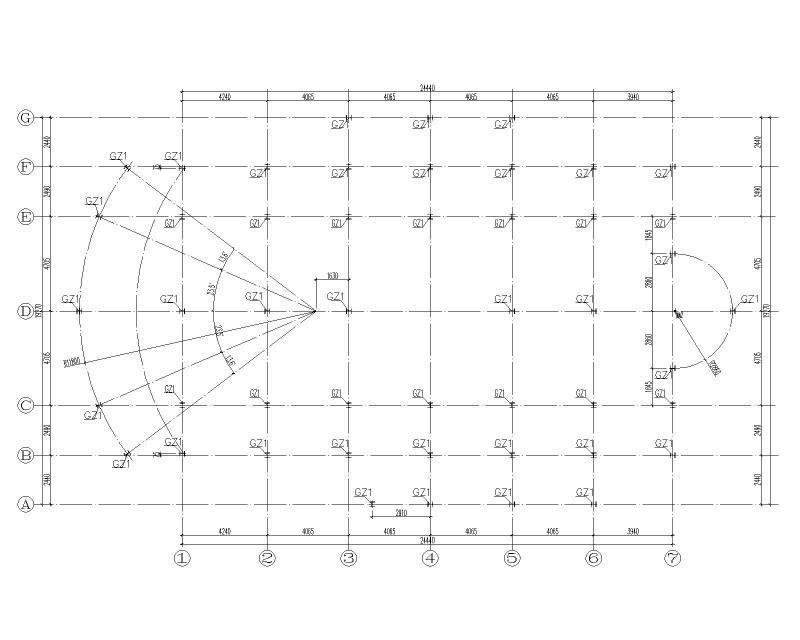

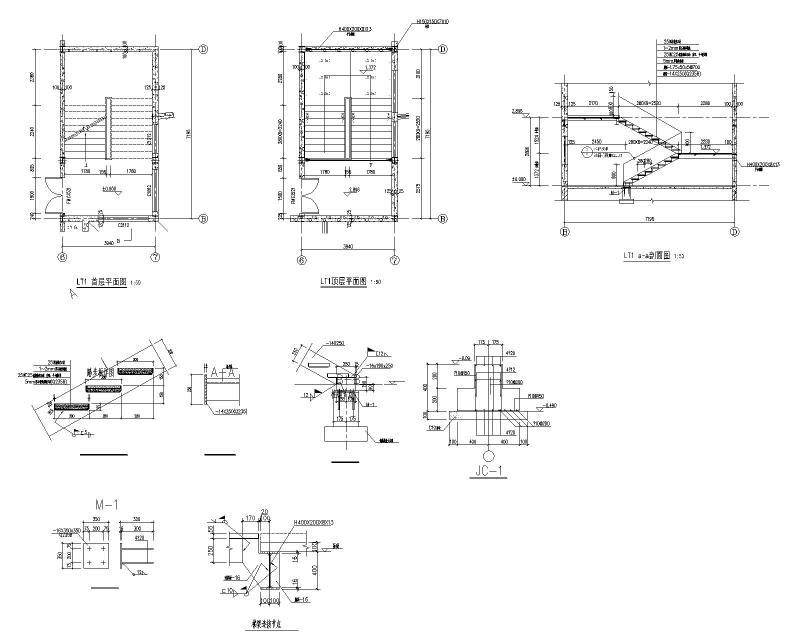

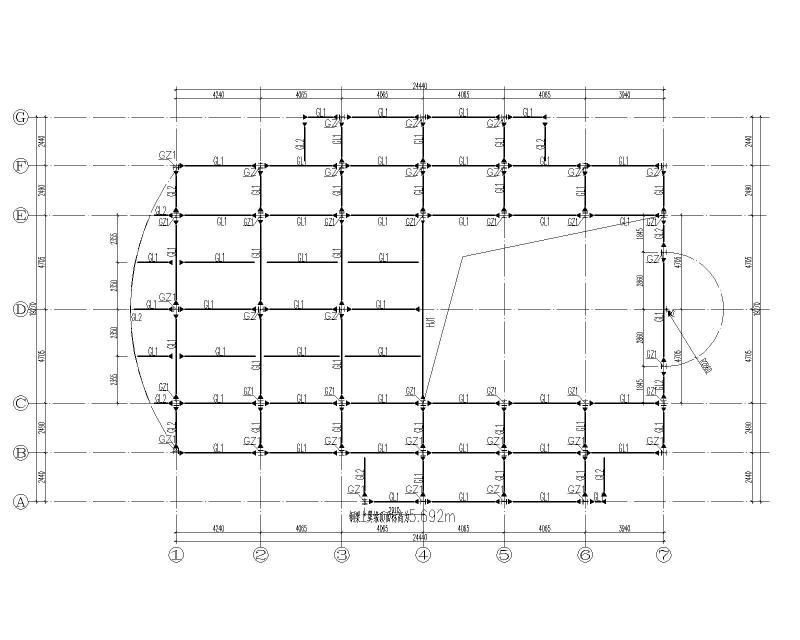

包含：钢 结构设计说明 ，楼承板 结构设计说明 ，非结构构件构造要求，基础平面布置图，钢柱平面定位图，钢结构平面布置图，钢构楼板布置图，钢构 节点图 ，楼梯结构图，等共计13张。

二、相关图片：
