VR科幻主题公园给排水施工图纸（大样图纸）,平面图

搜索更多资源
  • 建筑类别：娱乐
  • 建筑高度类型：单层建筑
  • 建筑设计面积：19.6万平方米
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 生活供水设计：生活给水系统
  • 排水设计：雨水系统
  • 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式：市政供水
  • 排水体制：污废合流,雨污分流
  • 排水技术：重力排水
  • 消火栓用水量室外(L/S)：40
  • 消火栓用水量室内(L/S)：40
  • 大样节点：卫生间
项目概要：该项目为 VR科幻主题公园 给排水施工图 （含大样图） ，本地块规划建设用地约23.75公顷，总建筑面积约19.6万平方米，其中地上面积7.46万平方米，地下建筑面积约12.14万平方米。
设计范围：建筑红线内，园区室内外给水，排水，雨水，消防等专业设计。
部分图纸展示：
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源

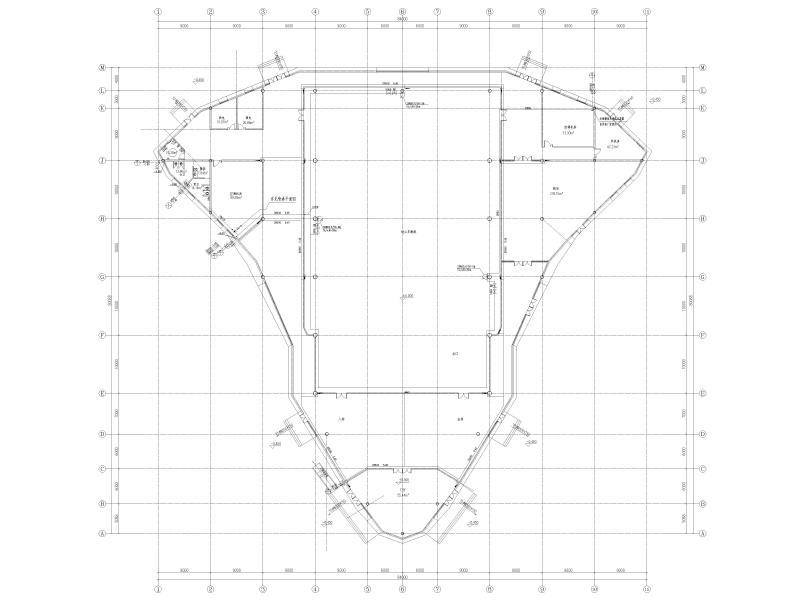

  • 1#场馆给排水平面图
    1#场馆给排水平面图

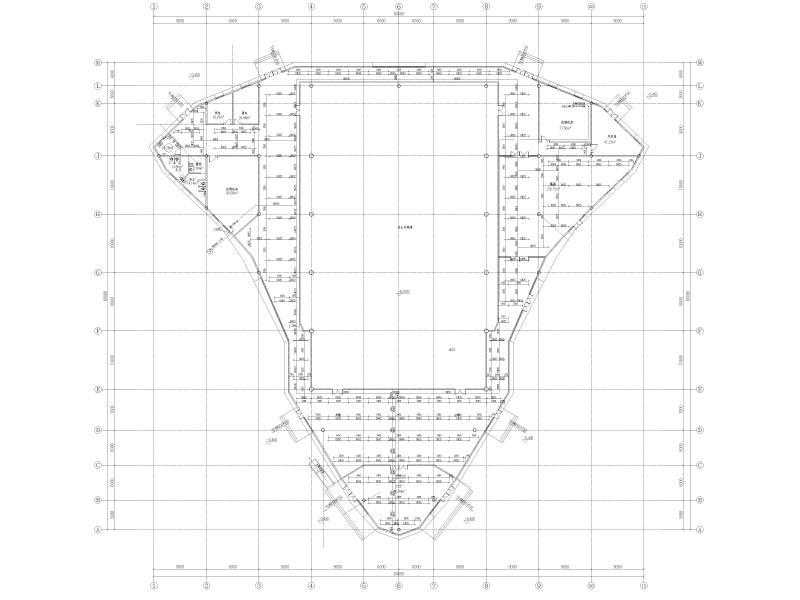

  • 1#场馆自喷平面图
    1#场馆自喷平面图

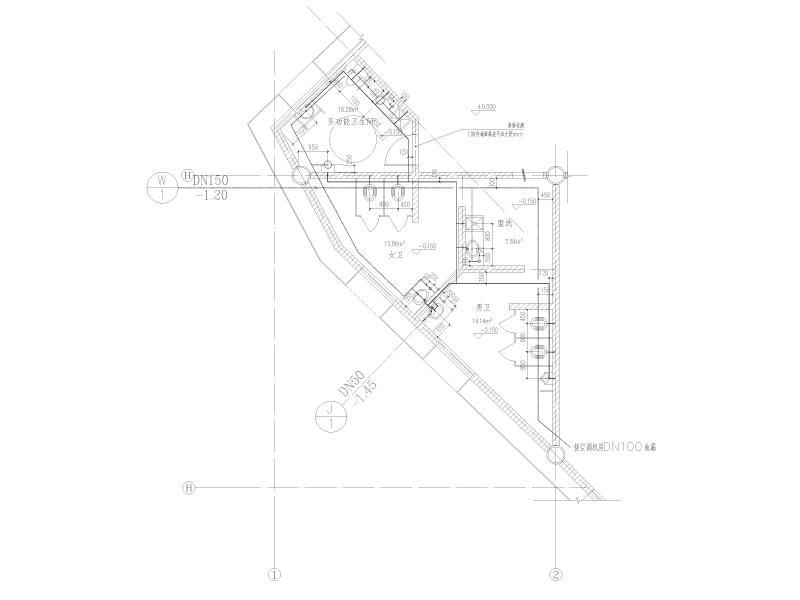

  • 卫生间放大平面图
    卫生间放大平面图
以上是部分截图，请下载附件后查看完整高清内容
