25层大厦给排水施工图纸

  • 建筑类别:办公
  • 建筑地上层数:25层
  • 建筑地下层数:3层
  • 出图日期:2001
  • 设计阶段:施工图设计
  • 供水方式:高位水箱
  • 供水分区:三区
  • 设计内容:给排水
  • 地下室用途:车库

附件详情

该资料为地下三层地上二十五层一群一塔建筑(不包括电梯设备间及水葙间),在地下第二层设置生活消防合用水池和泵房,水池容积800 立方米,其中消防储水 636 立方米,屋顶水箱间设置生活.消火栓.喷淋合用水池一个, 容积为50 立方米, 其中消防容积为 18 立方米. .生活给水 大厦给水分三个区,地下三层至地上五层为一区,六层至十六层为二区.十七层至二十五层为三区. 一区市政管网供水.二区和三区分别为水泵水箱上行下给式供水.水泵为自灌式启动. .消防给水 .气体灭火
大厦在地下一层柴油发电机房.高低压配电房.地上二层电话交换机房.三层档火系统. 该地上部分待工艺(或功能划分后)由专业消防公司协调配合设计,另行出图。

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

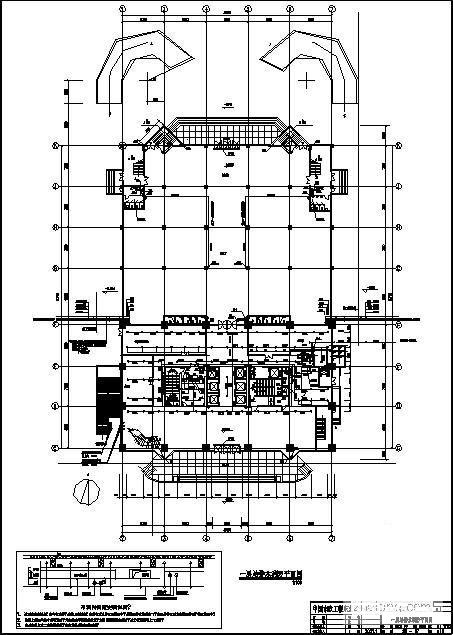

  • 25层大厦给排水施工图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
