24层大厦给排水消防设计CAD图纸.dwg

XX大厦为地下一层,地上二十四层建筑,建筑总高度为79.050米。该楼地下一层为设备用房及停车场,一~三层为商业店铺,四~二十四层为普通住宅,属于一类高层普通商住楼建筑给排水范畴。   该项目给排水专业设计范围包括:室内给水系统;室内排水系统;消火栓给水系统;自动喷水给水系统;地下室发电机房气体灭火系统;建筑灭火器配置   这份参考资料主要包括设计说明、给排水管道平面图、自动喷淋管道平面图、生活给水管道透视图 等,共10张图纸。图纸不全,缺少透视图部分。

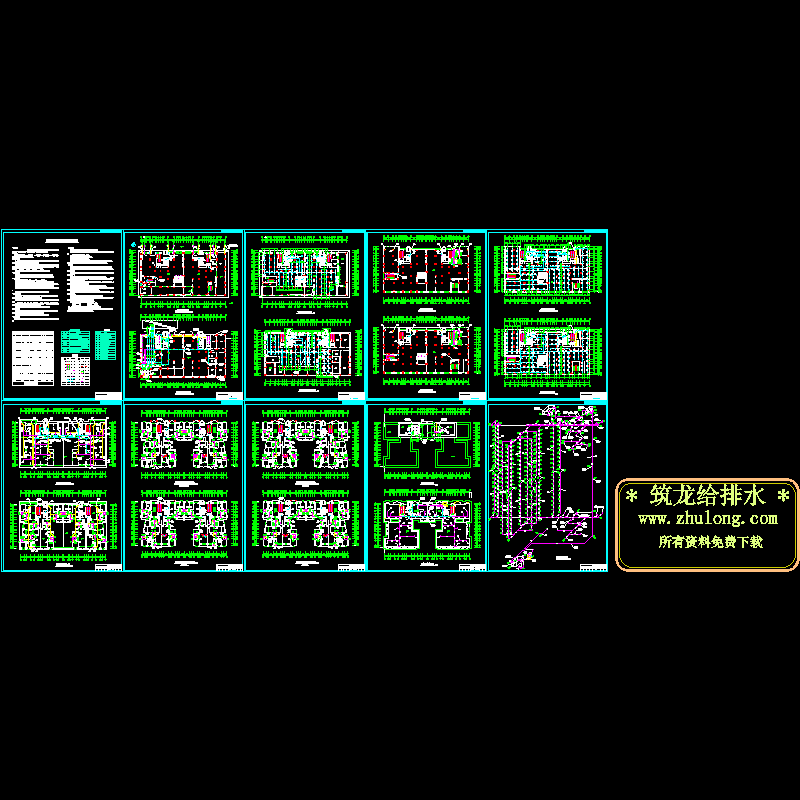

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
