框架结构体育馆及幕墙结构施工图纸平面图及节点详图,剖面图

  • 建筑类别:教育,体育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:25年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 雪压:0.2kN/平方米
  • 参考图纸:52张
  • 设计年代:近代
该附件为: 2层框架结构体育馆及幕墙 结构施工图 格式为CAD,。
一、项目概要:
该项目为实验学校 风雨操场, 架空运动场,建筑层数和建筑高度:风雨操场地上2层,建筑高度23M;架空运动场地上2层,建筑高度14.58M,建筑类型:多层公共建筑(体育馆),建筑工程等级:一级,建筑防火分类:二类建筑,耐火等级:一级,建筑物抗震设防烈度:六度,抗震措施:7度,抗震设计基本地震加速度:0.05g,水平地震影响系数最大值:0.04,抗震设计分组:第一组,建筑防雷分类:二类,结构类型:钢筋混凝土框架结构,幕墙结构设计年限:25年。基本风压:50年一遇0.3KN/平方米,基本雪压0.2KN/平方米,地面粗糙度类别B类。
包含:资料目录,设计说明(1~3),风雨操场屋面及天窗,屋面平面图,屋面立面图,节点详图,预埋件图,玻璃加工图,铝板加工图,型材表,架空运动场看台,看台平面图,看台剖面图,等共计52张。
二、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

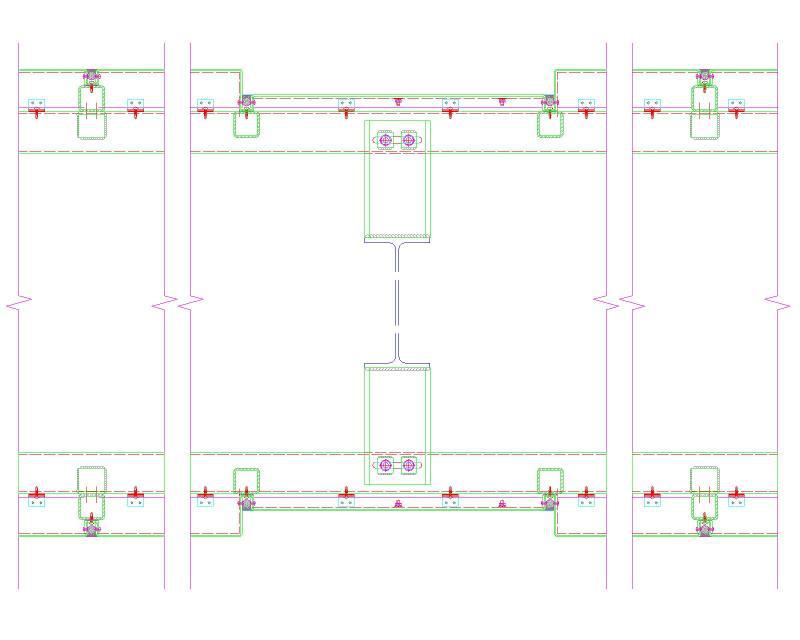

  • 操场节点详图
    操场节点详图

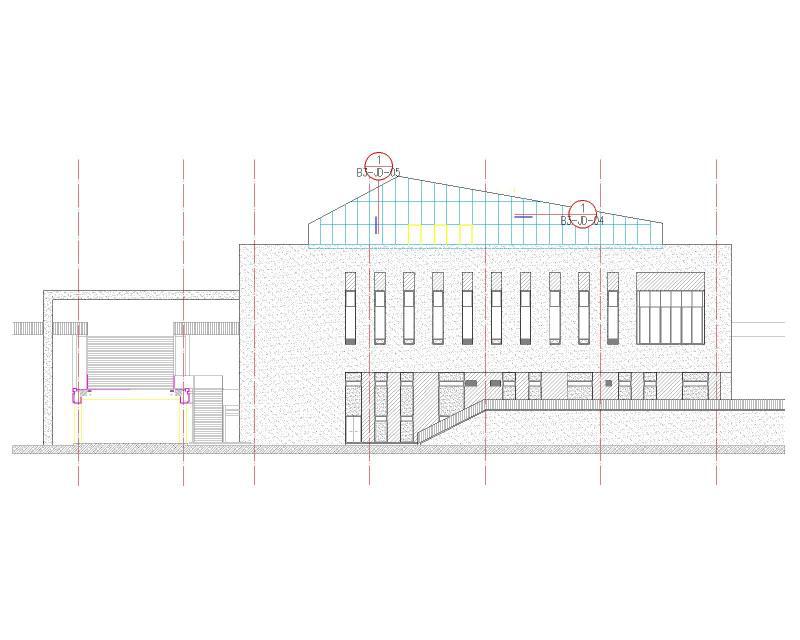

  • 看台立面图
    看台立面图
  • 屋面立面图
    屋面立面图

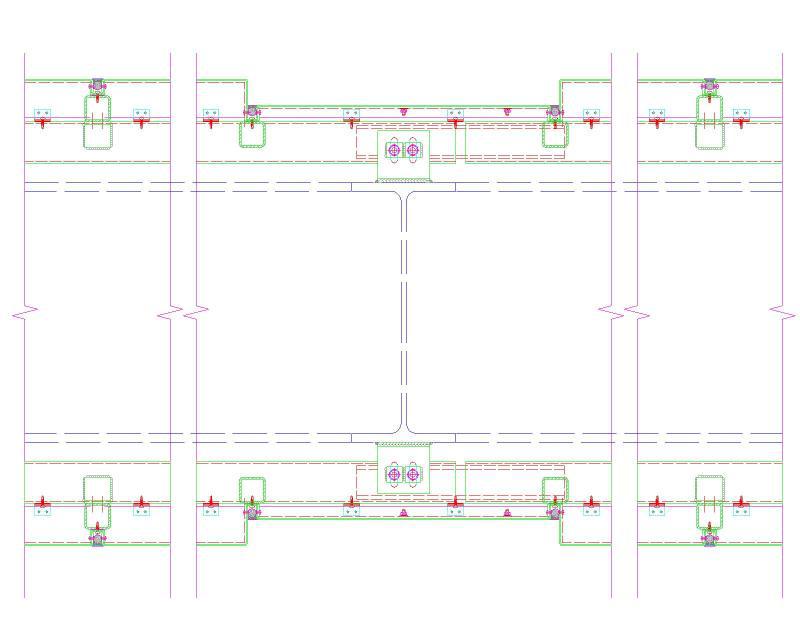

  • 运动场节点图
    运动场节点图
  • 运动场节点图
    运动场节点图

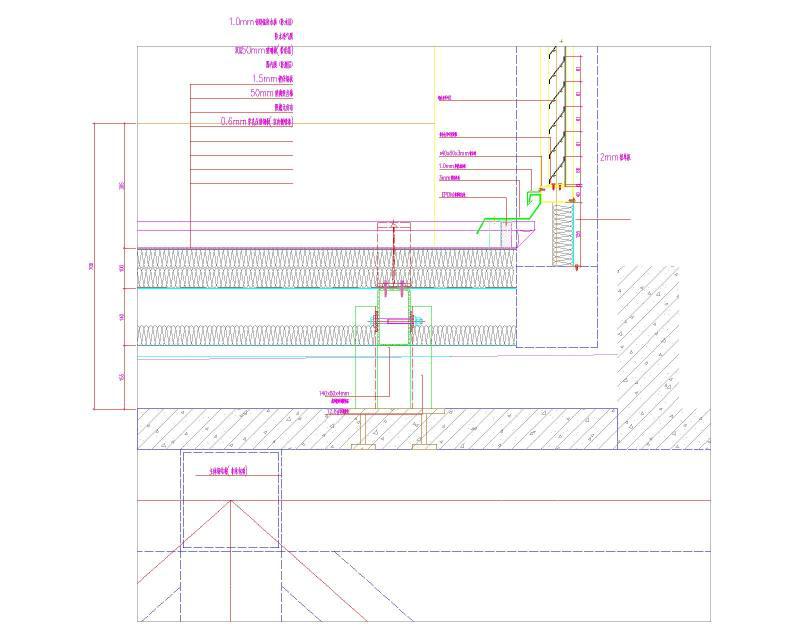

  • 运动场节点详图
    运动场节点详图
以上是部分截图,请下载附件后查看完整高清内容
