5层大玻璃幕墙体育馆建筑设计CAD施工图纸

附件详情

附件设计说明：整个建筑划分为南翼与北翼，南翼为体育馆。平面轮廓以方形为主，建筑面积为17342平方米。地面一层、局部五层，平面功能划分合理，区域清晰，设备、后勤、观众等人员流域明确、无干扰。平面组织经济简洁、内场可容纳观众3330人，其中有330人为活动座席，另有14间贵宾包厢，可容纳观众约200人，总计场馆可容纳约3500名观众。

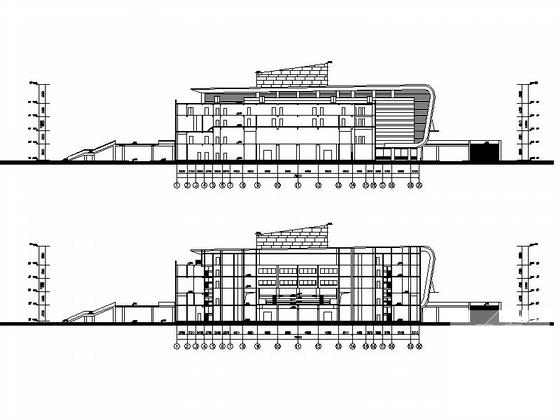

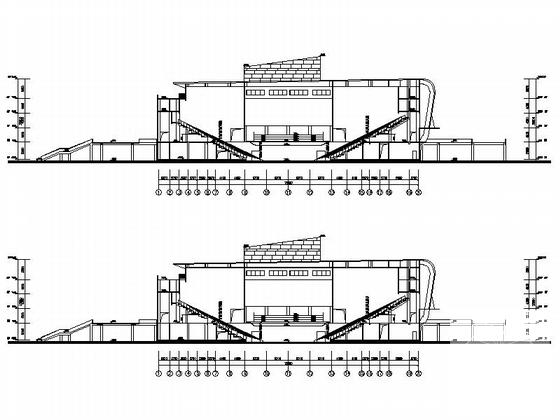

该资料包含：立面图、剖面图、各层平面图等。
