单层体育馆电气CAD施工图纸

附件详情

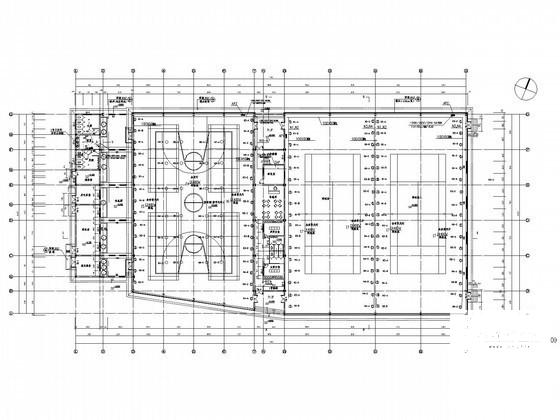

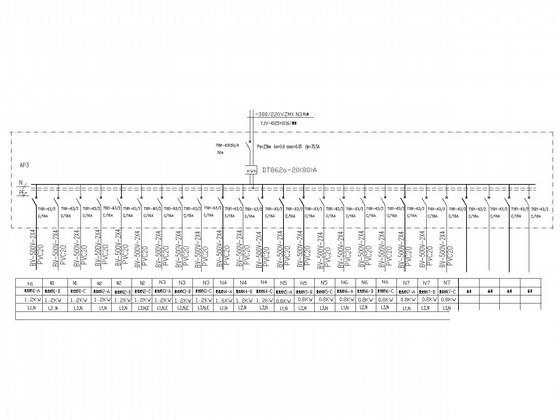

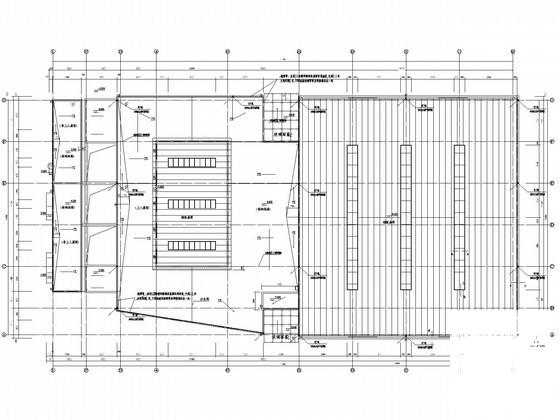

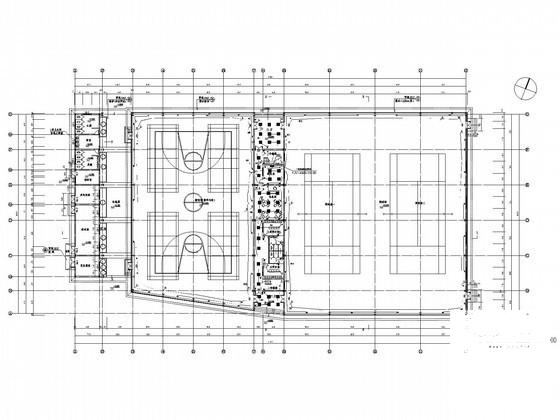

该附件是某体育馆电气施工图纸，总共8张。
该项目位于云南。该项目为市老年活动中心的体育馆单体建筑设计，建筑主要分两大空间：篮球兼羽毛球馆和网球馆。篮球兼羽毛球馆建筑设计面积：916.06平方米，网球馆建筑设计面积：1464.20平方米，其它附属管理用房建筑设计面积：791.9平方米，总建筑设计面积：3172.16平方米。建筑层数场馆为一层，其中篮球兼羽毛球馆建筑高度为：9.0M,网球馆建筑高度：15.0M均为建筑标高，建筑设计结构形式主要为全纲架结构。
设计范围：供电、照明、防雷、接地.等。
