26层公租房-结构墙柱平面图及梁配筋图

  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:26层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架,剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 雪压:0.2kN/平方米
  • 参考图纸:22张
  • 设计年代:近代
该附件为: 26层剪力墙住宅及3层农贸市场结施 共22p,格式为CAD,。
一、项目概要(住宅):
  • 该项目为地上一栋二十六层住宅塔楼、三层农贸市场裙楼组成。主体结构(含地基基础)设计使用年限50年 ,建筑抗震设防类别:标准设防,抗震设防烈度:6度,设计基本地震加速度:0.05g,基本风压:0.30KN/平方米,基本雪压:0.2KN/平方米。建筑结构安全等级:二级,地基基础设计等级:甲级。
  • 包含:结构设计总说明(一),16G101-1平法补充及调整,结构标准构件选用图,存在危险性较大的分部分项工程的提示,住宅二~二十六层墙柱平面图,住宅出屋面墙柱平面图,住宅二层结构平面图,住宅屋面层结构平面图,住宅屋顶层结构平面图,等共22张。
二、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 屋面层结构平面层
    屋面层结构平面层

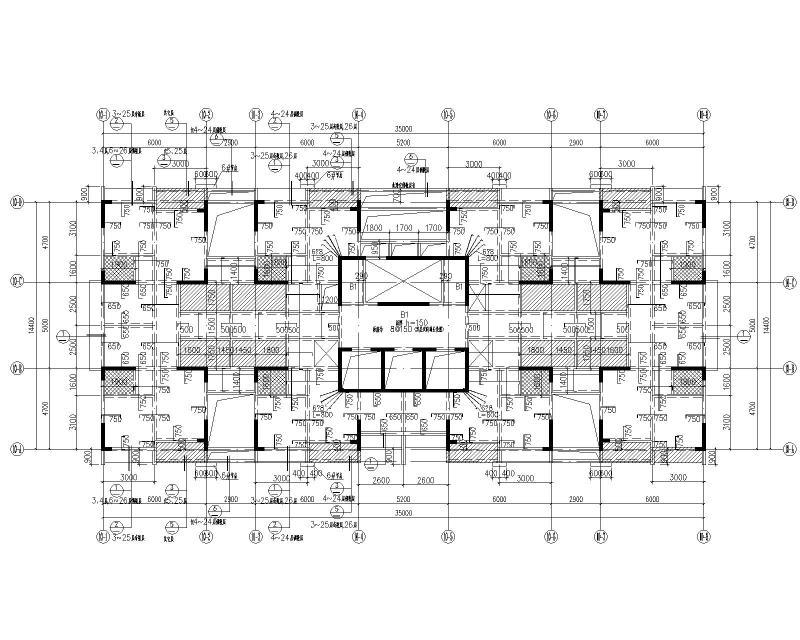

  • 3-26层结构平面
    3-26层结构平面

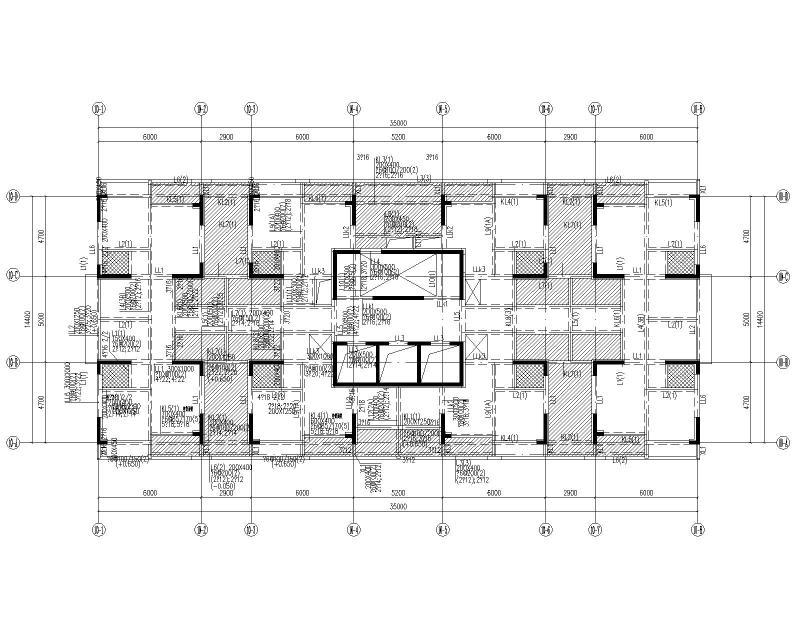

  • 二层梁结构配筋图
    二层梁结构配筋图

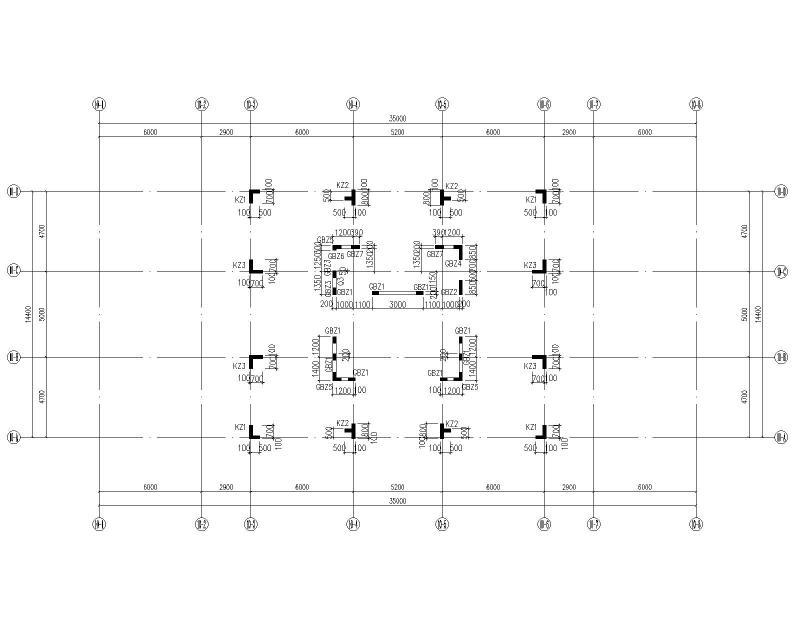

  • 墙柱平面图
    墙柱平面图

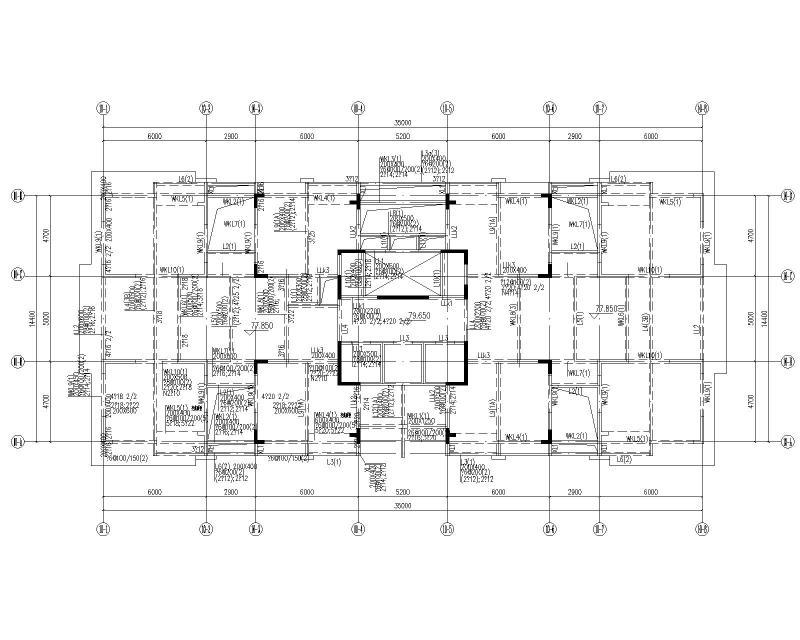

  • 屋面层梁配筋图
    屋面层梁配筋图
  • 住宅二层结构平面图
    住宅二层结构平面图
以上是部分截图,请下载附件后查看完整高清内容
