新筹集公租房建设地下室暖通施工图纸平面图

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计面积:4514.02平方米
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000,PDF
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 项目所在地:贵州
设计总说明:1、项目概要:该项目为 贵州省新筹集公租房建设地下室 暖通施工图 ,主要功能为住宅、商业等,地下两层为停车库、配电房、柴油发电机房及设备用房。地上住宅+裙房(商业),其中住宅面积为9846.67平方米,裙房(商业)面积为1448.42平方米,地下室面积为4514.02平方米,地下室部分详地下室施工图。建筑物所处气候分区为温和A区,该项目住宅为高层建筑,该地区地震设防烈度为6度。
2、设计内容及范围:
楼梯间、前室、合用前室防烟设计
设备房通风设计、不满足自然通风要求的房间通风设计
车库通风、排烟设计,设备房通风设计
部分图纸展示:
以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

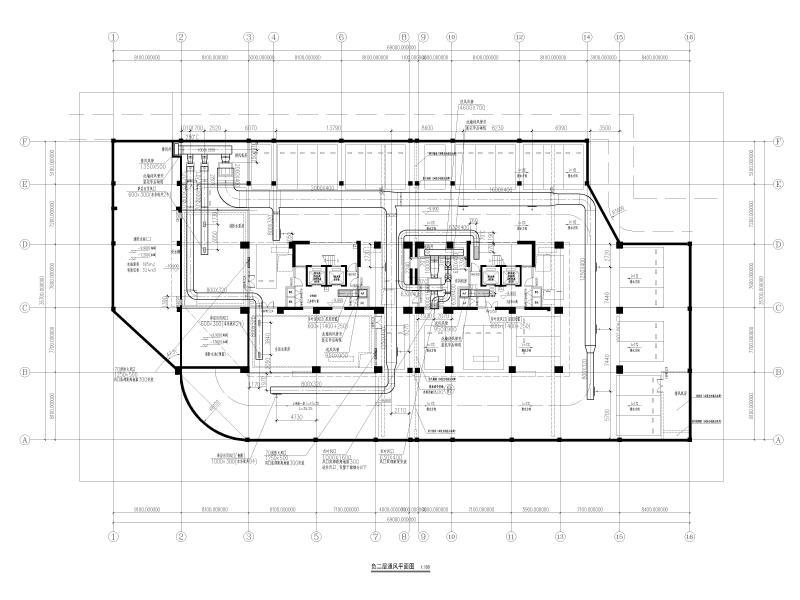

  • 负二层通风平面图
    负二层通风平面图

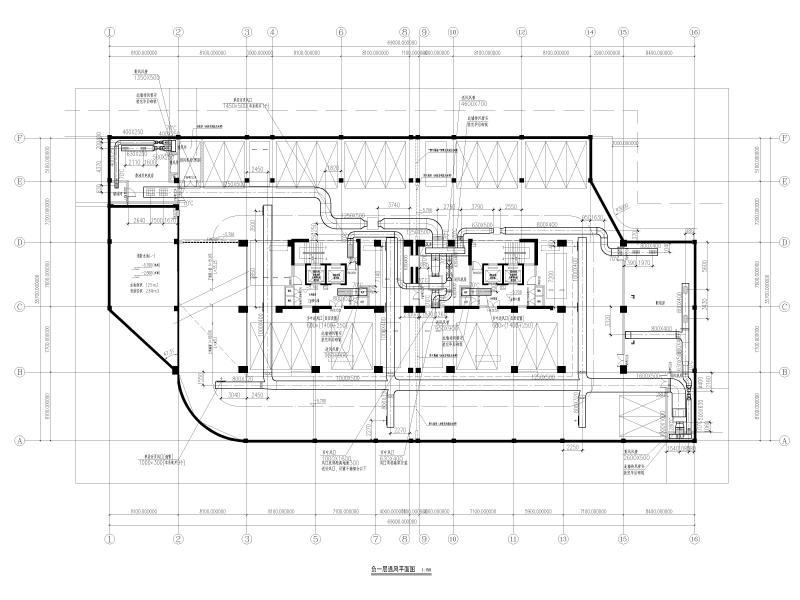

  • 负一层通风平面图
    负一层通风平面图

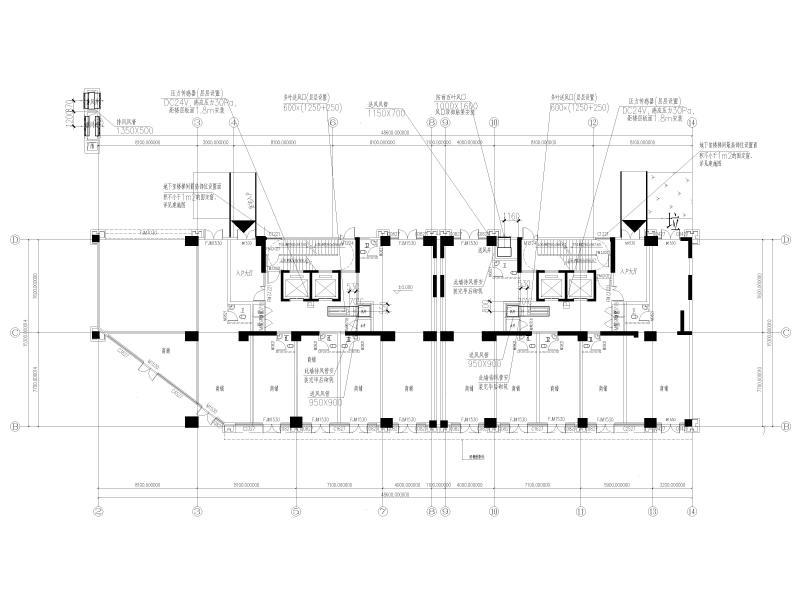

  • 一层通风平面图
    一层通风平面图
以上是部分截图,请下载附件后查看完整高清内容
