二级公路涵洞工程设计全套图纸钢筋布置图

附件详情

调查概况:
有长流水处设置一座盖板涵;其余圆管涵的设置主要是为了灌溉。涵洞类型为钢筋混凝土盖板涵和钢筋混凝土圆管涵,孔径大小根据实地调查确定。
涵洞包括:1x0.75圆管涵;1 - 3.40 x 1.70 盖板涵
......
技术标准:
1、设计荷载:公路-Ⅱ级。
2、设计洪水频率:涵洞1/25。
3、地震烈度:Ⅶ度,设计基本地震加速度值为0.10g,设计特征周期为0.45s
4、涵洞净宽:涵洞与路基同宽
......
,共18张CAD设计图。

涵洞布置图

涵洞钢筋布置图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

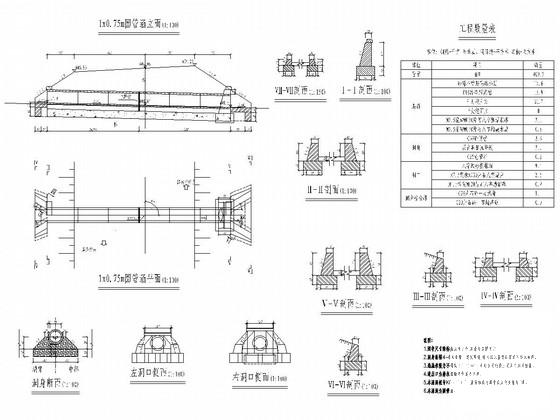

  • 二级公路涵洞设计图 - 1
    二级公路涵洞设计图 - 1

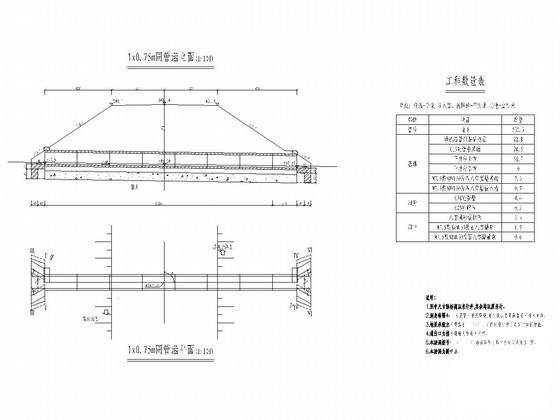

  • 二级公路涵洞设计图 - 2
    二级公路涵洞设计图 - 2

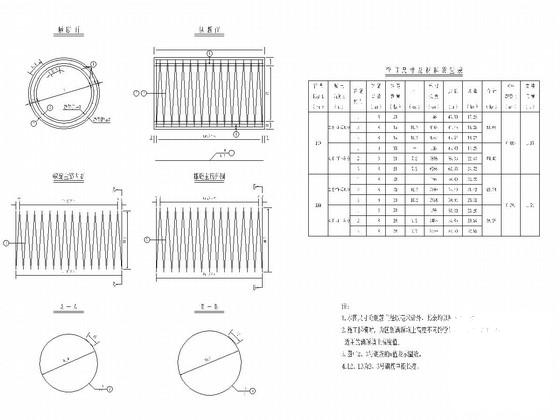

  • 二级公路涵洞设计图 - 3
    二级公路涵洞设计图 - 3
以上是部分截图,请下载附件后查看完整高清内容
