绕城高速涵洞设计图纸

  • 位置:重庆
  • 编制时间:近代

附件详情

主线
1)公路等级:双向六车道高速公路
2)设计车辆荷载:公路—I级
3)设计宽度:
①整体式路幅:
全幅宽34.5米,本合同段无整体式路幅桥梁。
②分离式路幅:
本合同段无分离式路幅。
③涵顶横向宽度:与路基同宽。
涵洞:
人行通道净高≥2.2米,净宽≥4.0米
畜力车及拖拉机通道净高≥2.7米,净宽≥4.0米
农用汽车通道净高≥3.2米,净宽≥4.0米
……
本合同段共有涵洞(含通道)599.48米/10座。
所有人行通道净宽一般不小于4.0米,净高不小于2.2米。洞内人行平台靠水沟侧用片、块石浆砌成隔水墙,人行平台表层铺筑成碎石路面,其下填土并夯实。本路段通道与排水综合考虑设置,一般当涵长≥50米时,人行通道与排水涵分别设置。
……
说明
涵洞工程数量表
涵洞设计图
……
共计10张

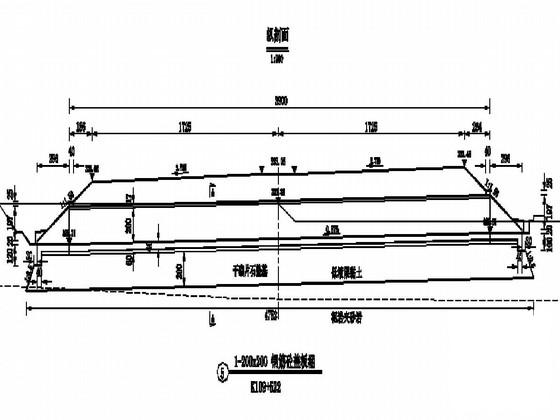

1-400×300盖板涵

1-460×350盖板涵

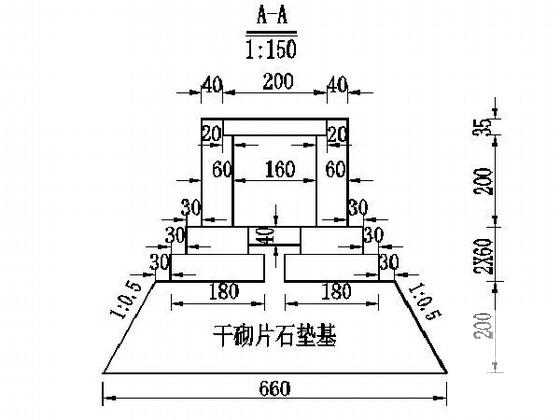

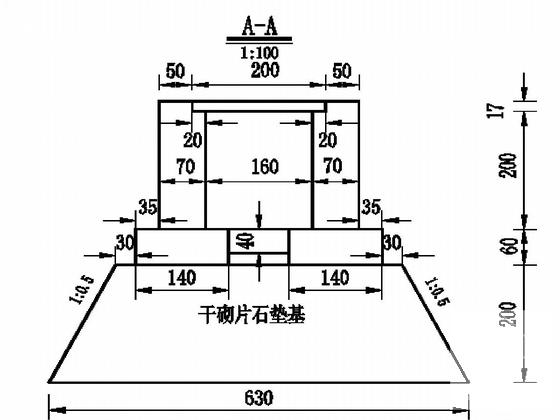

630干砌片石垫基

660干砌片石垫基

850干砌片石垫基

970干砌片石垫基

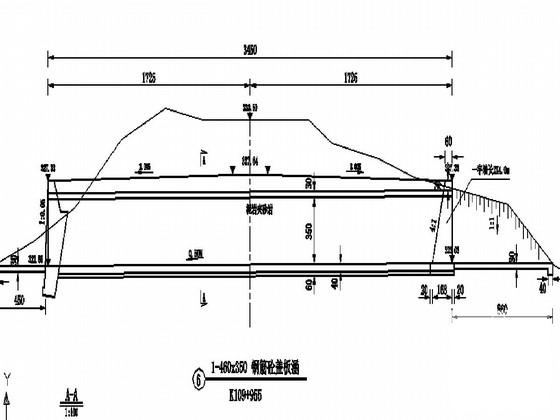

1-460×400盖板涵

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

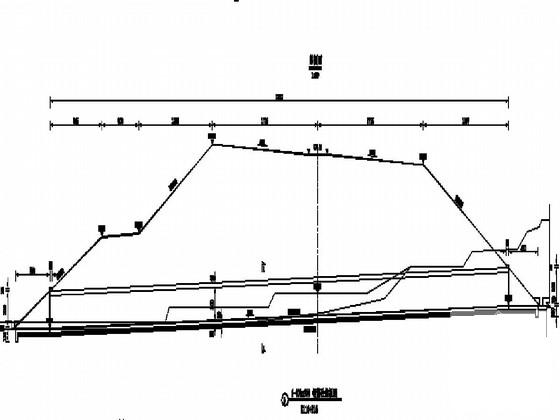

  • 涵洞设计图纸 - 1
