二级公路16米空心板全套设计图纸.dwg

主要材料   1、混凝土   (1) 水泥:应采用高品质的强度等级为62.5,52.5和42.5的硅酸盐水泥,同一座桥的板梁应采用同一品种水泥。   (2) 粗骨料:应采用连续级配,碎石宜采用锤击式破碎生产。碎石最大粒径不宜超过20mm,以防混凝土浇筑困难或振捣不密实。   (3) 混凝土:预制空心板、封锚端、铰缝、桥面现浇层和封端混凝土均采用C40;有条件时,铰缝混凝土可选择抗裂、抗剪、韧性好的钢纤维混凝土;桥面铺装采用沥青混凝土。   2、普通钢筋   普通钢筋采用R235和HRB335钢筋,钢筋应符合《钢筋混凝土用热轧光圆钢筋》(GB13013-1991)和《钢筋混凝土用热轧带肋钢筋》(GB1499 -1998)的规定。   本册图纸中R235钢筋主要采用了直径d=6、8mm两种规格;HRB335钢筋主要采用了直径d=8、10、12、14、16mm五种规格。   3、预应力钢筋   采用抗拉强度标准值fpk =1860MPa,公称直径d=15.2mm的低松弛高强度钢绞线,其力学性能指标应符合《预应力混凝土用钢绞线》(GB/T5224 -2003)的规定。   4、其他材料   1)钢板:应采用《碳素结构钢》(GB700-1988)规定的Q235B钢板。   2)锚具:采用15-3型和15-4型系列锚具及其配件;预应力管道采用圆形金属波纹管。   3)支座:可采用板式橡胶支座,其材料和力学性能均应符合现行国家   和行业标准的规定。

以下是附件的其中一部分截图,共9张,您也可以 搜索 更多您想要的资源

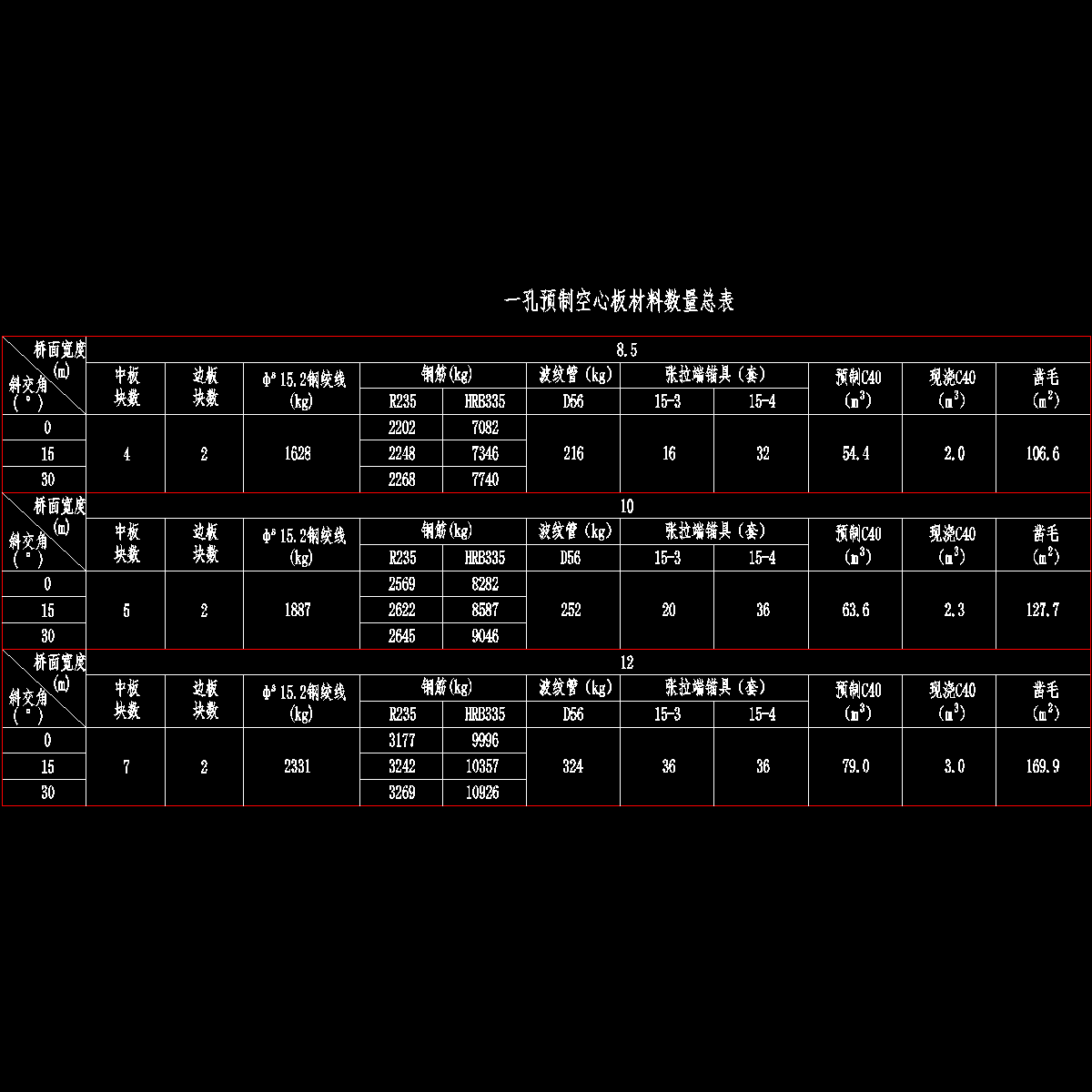

  • 001-一孔预制空心板材料数量总表.dwg
    001-一孔预制空心板材料数量总表.dwg

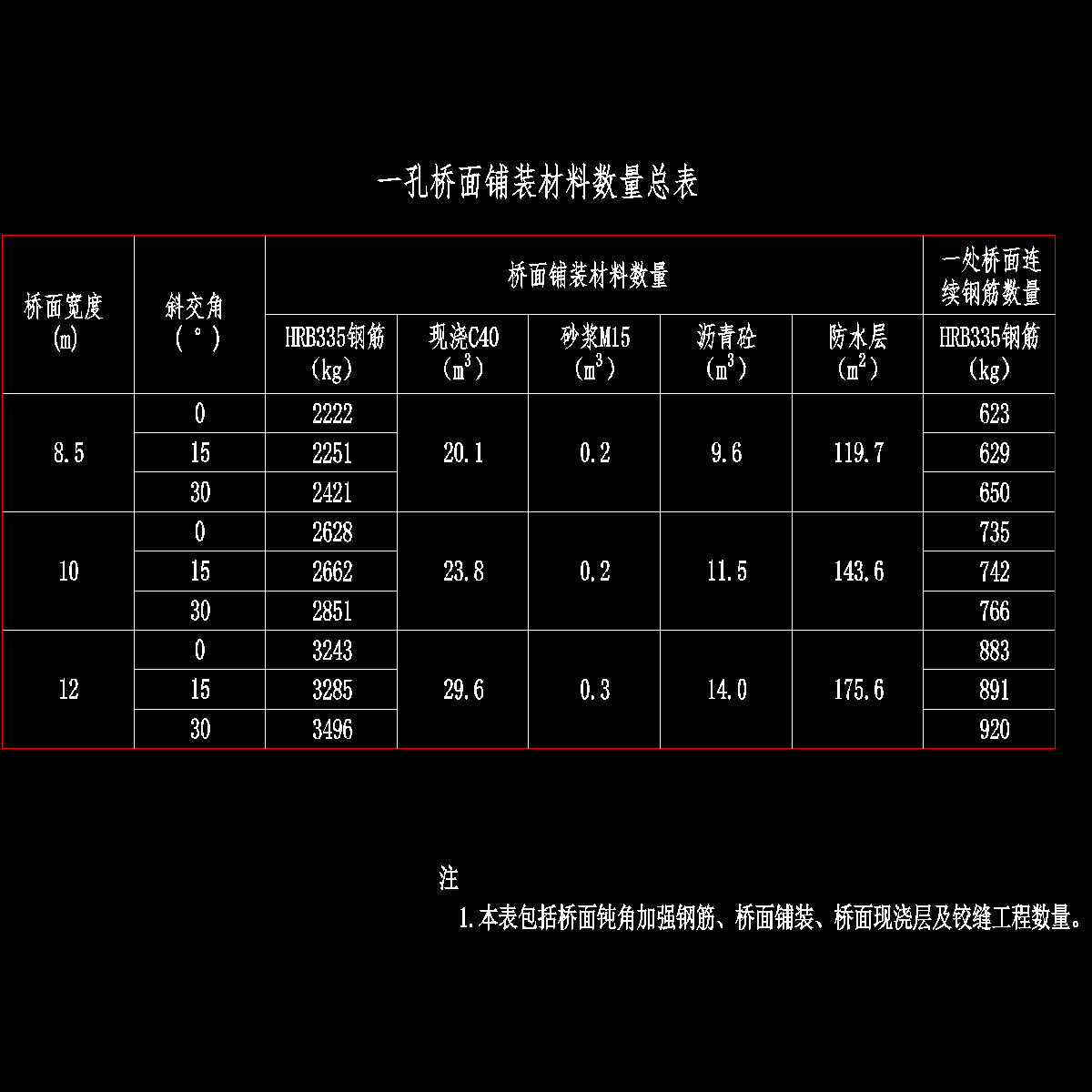

  • 002-一孔桥面铺装材料数量总表.dwg
    002-一孔桥面铺装材料数量总表.dwg

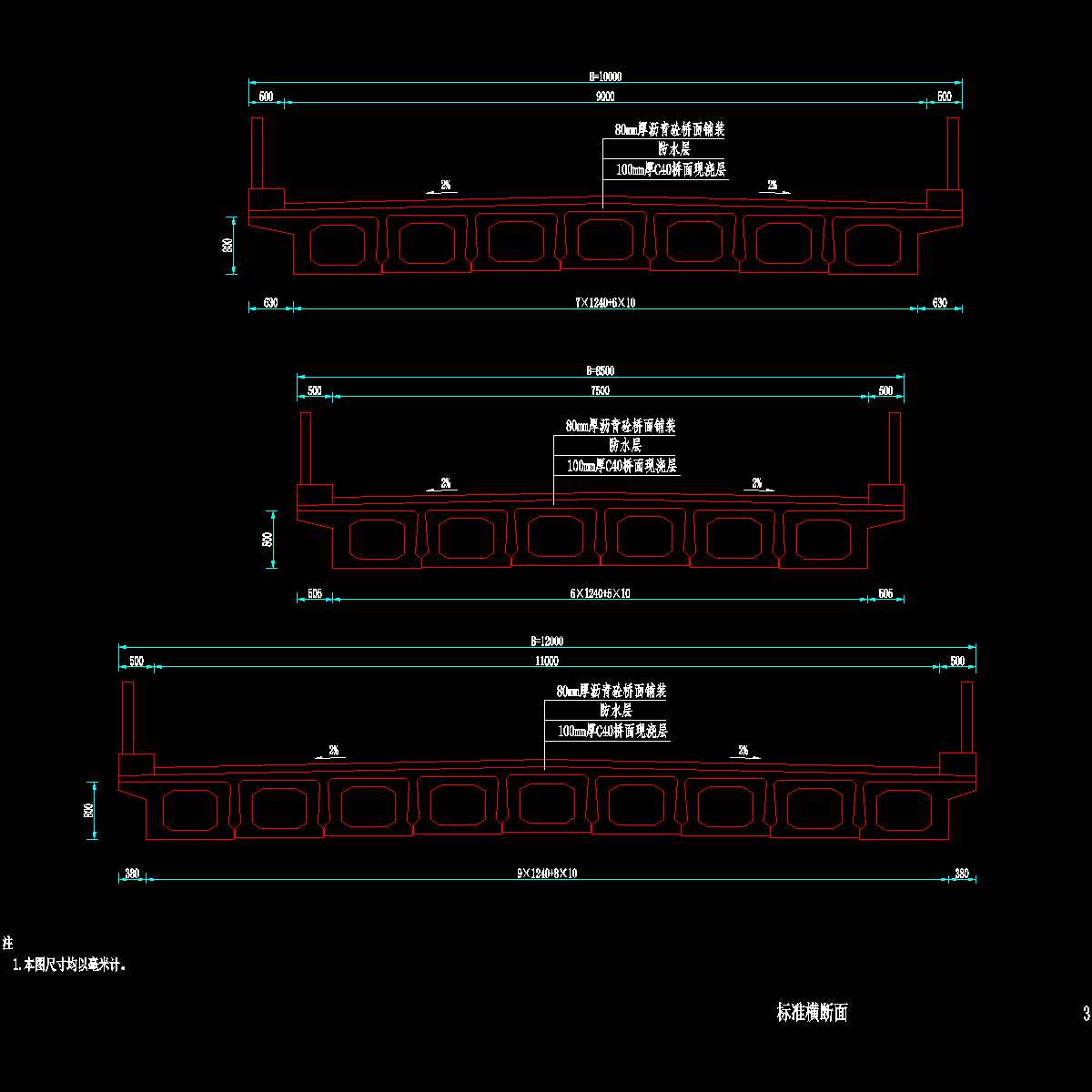

  • 003-标准横断面.dwg
    003-标准横断面.dwg

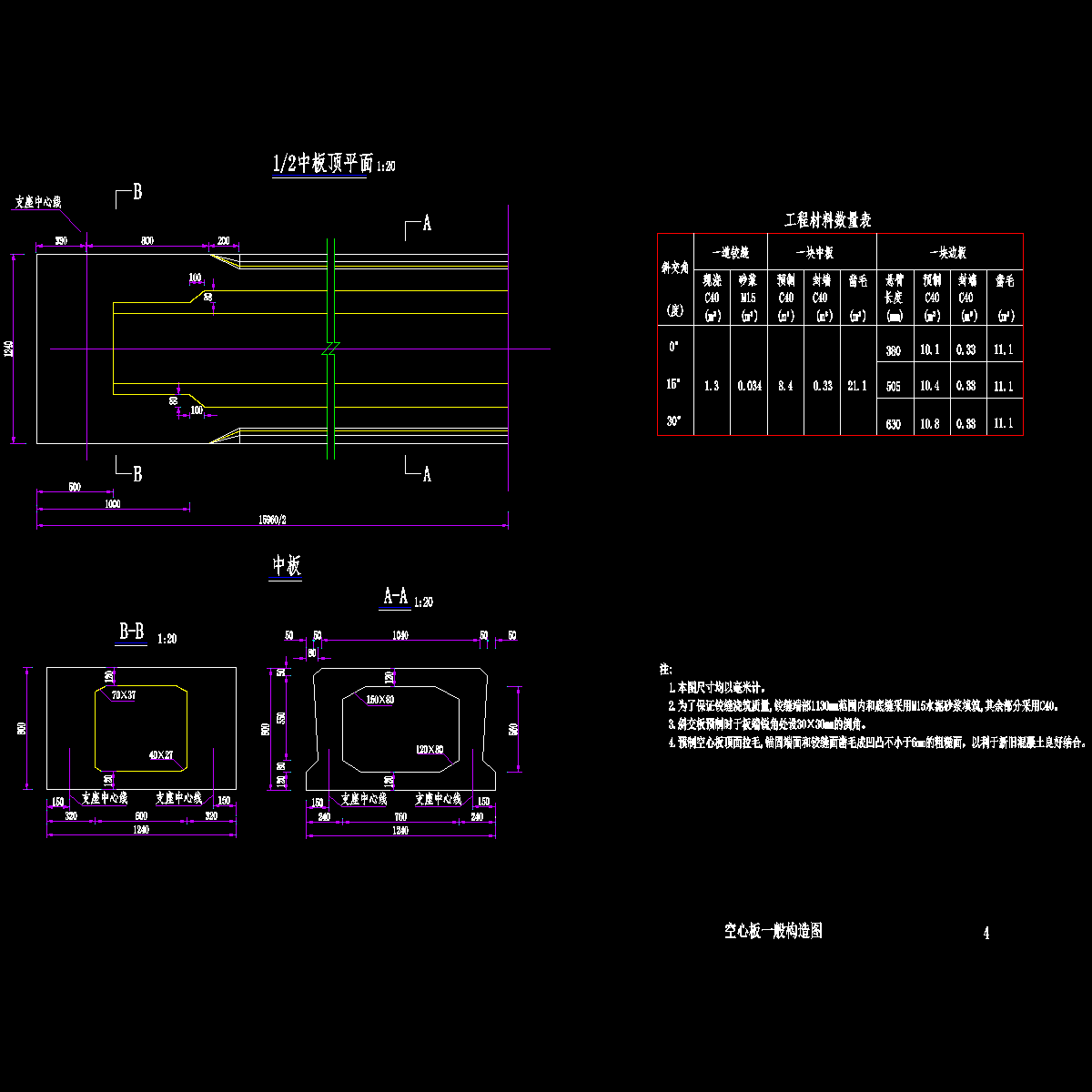

  • 004-空心板一般构造图1.dwg
    004-空心板一般构造图1.dwg

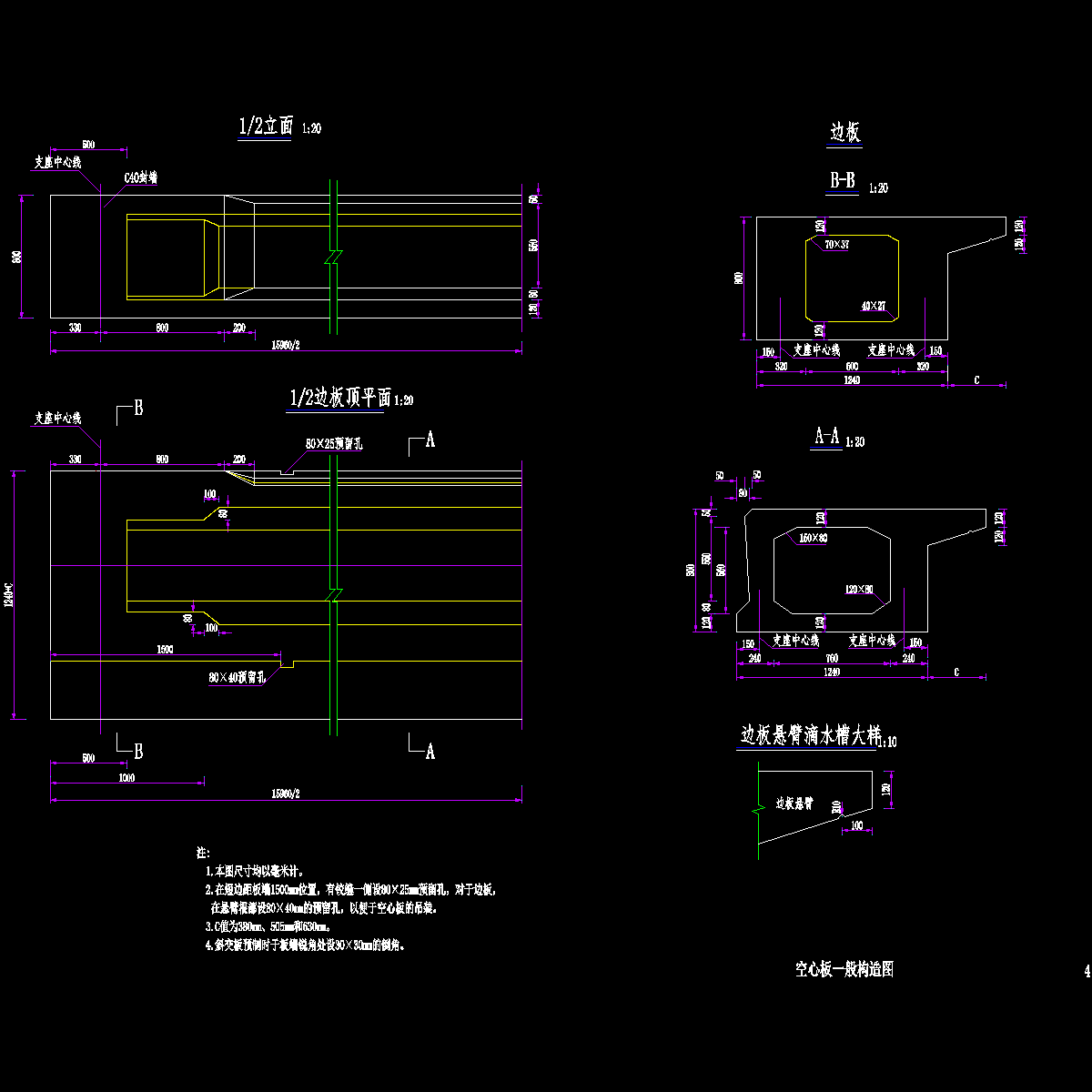

  • 004-空心板一般构造图2.dwg
    004-空心板一般构造图2.dwg
  • 005-铰缝钢筋构造图.dwg
    005-铰缝钢筋构造图.dwg
  • 006-桥面钝角加强钢筋构造图.dwg
    006-桥面钝角加强钢筋构造图.dwg
  • 007-空心板底板加强钢筋构造图.dwg
    007-空心板底板加强钢筋构造图.dwg
  • 008-桥面连续钢筋构造图.dwg
    008-桥面连续钢筋构造图.dwg
以上是部分截图,请下载附件后查看完整高清内容
