城市二级公路两跨独塔斜拉桥设计图纸

该附件为: 城市二级公路两跨独塔斜拉桥设计图 ,CAD格式。
项目概要:
本桥技术标准按二级公路和城市主干道综合考虑拟定为:
1)道路等级:二级公路,城市主干道Ⅱ
2)设计行车速度:40km/h
2)设计荷载等级:城-A级,人群荷载按《城市桥梁设计荷载标准》计算
3)设计洪水频率:50年一遇
4)桥面宽度:
人行道:净宽2.0米(每侧)
行车道:15.5米(双幅),15.0米(单幅设中间双黄线)
匝道:7.0米(净宽)
护栏:0.25米
5)坡度:纵坡≤3.5%(机动车道),≤3%(机动车和非机动车)横坡 1.5%(直线段)
6)平曲线半径:≥35米
7)竖曲线半径:凹曲线R≥5000米,凸曲线R≥3000米
8)地震烈度:Ⅵ度
.......
相关图片:

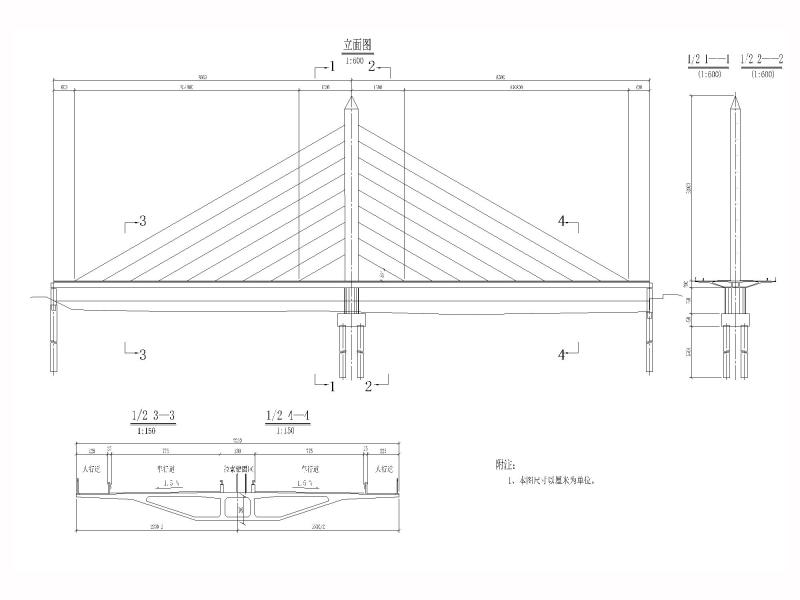

桥型布置示意图

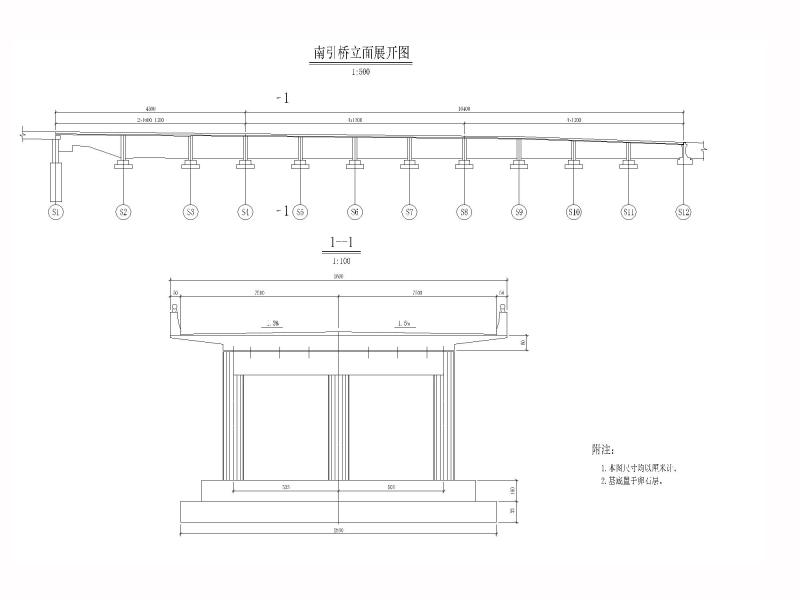

南引桥布置图

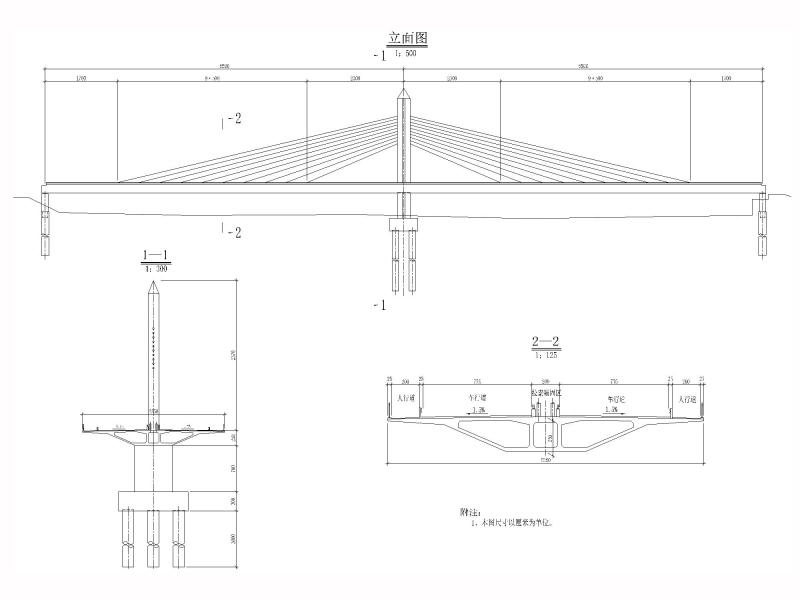

桥型布置图1
斜拉索结构图

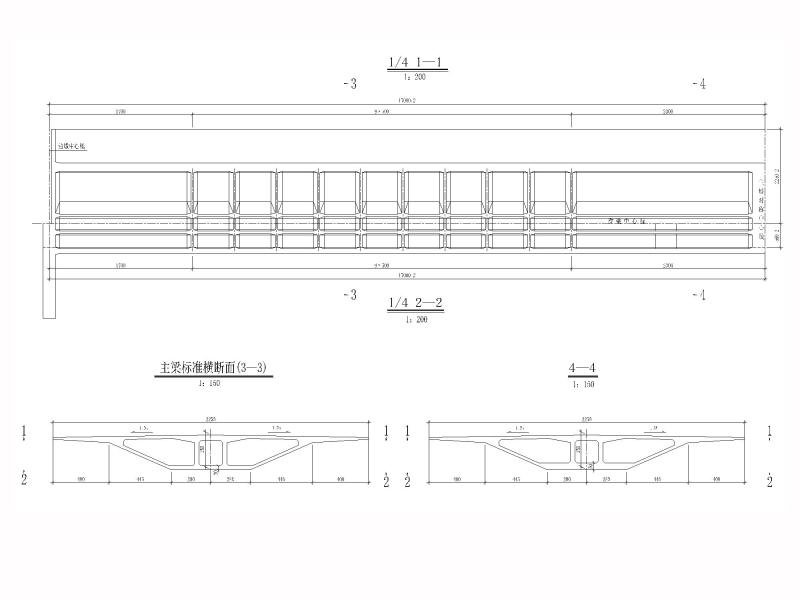

主梁结构示意图
主梁结构图
主塔墩结构图


以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 二级公路设计图纸 - 1
    二级公路设计图纸 - 1
  • 二级公路设计图纸 - 2
    二级公路设计图纸 - 2
  • 二级公路设计图纸 - 3
    二级公路设计图纸 - 3
  • 二级公路设计图纸 - 4
    二级公路设计图纸 - 4
  • 二级公路设计图纸 - 5
    二级公路设计图纸 - 5
  • 二级公路设计图纸 - 6
    二级公路设计图纸 - 6
  • 二级公路设计图纸 - 7
    二级公路设计图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
