6×14m简支板桥大样图构造图及桥台配筋图,布置图

  • 位置:山东
  • 设计年代:近代
  • 使用性:公路桥
  • 跨径大小和多跨总长:14m
  • 承重构件受力情况:板桥
  • 使用年限:永久性桥
  • 材料类型:钢筋砼桥

附件详情

  • 设计说明 (一)~(五)
  • 平面图

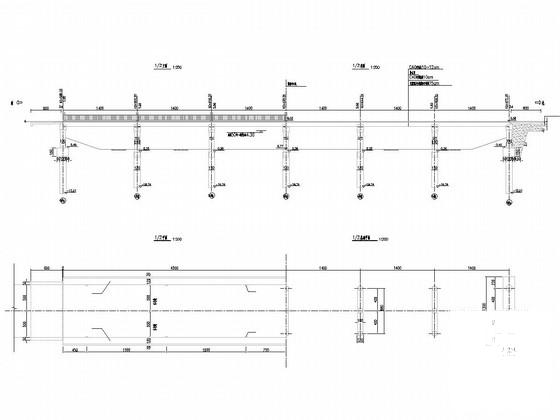

  • 桥梁纵断面图
  • 桥型图二
  • 预制板一般构造图
  • 中板配筋图
  • 边板配筋图
  • 桥墩构造图
  • 盖梁配筋图
  • 墩柱、系梁配筋图
  • 桥台构造图
  • 桥台配筋图
  • 台帽配筋图
  • 承台配筋图
  • 搭板配筋图
  • 桥面铺装配筋图
  • 面层配筋图
  • 检修道结构及路缘石安装大样图
  • 伸缩缝设计图
  • 栏杆设计图
  • 支座及锚栓布置图
  • 支座调平及支座垫石构造图(二)
  • 桥墩桩基配筋图
  • 桥台桩基配筋图
  • 路灯基础及检查井设计图
  • 路灯检查井盖板大样图
  • 桥面排水设计图(三)

附件详情

设计依据:《城市桥梁设计规范》(CJJ 11-近代);《城市桥梁抗震设计细则》(CJJ 166-近代);《公路桥涵施工技术规范》(JTG/T F50-近代)
设计车速:20Km/h;汽车荷载标准:城-A级;设计基准期:100年;设计使用年限:50年;设计安全等级:二级。人群荷载:5KPa。
桥位处河道断面型式为U型河槽,主河槽宽70米,主河槽两侧自然放坡。桥位处道路宽13米。新建桥梁结构型式为6X14m简支板桥,桥面采用桥面连续。桥面布置为0.3m栏杆+检修道1.2m+车行道10m+检修道1.2m+0.3m栏杆。桥台采用钢筋砼墙式桥台,桥墩采用桩柱式桥墩,基础均采用桩基础。桥宽:桥梁全宽13米其中:0.3m栏杆+检修道1.2m+车行道10m+检修道1.2m+0.3栏杆。横坡:车行道1.5%,检修道2.0%。桥梁纵坡:桥面位于竖曲线上,桥面标高以纵断面为准。桥下净空:根据桥梁规范要求,梁底标高高出50年一遇防洪水位0.5米;支座垫石顶面高出0.25米。
……
工程地质:拟建场区略有起伏,孔口标高为2.0~4.3m,最大高差2.3m。地貌类型为滨海沉积地貌。该层在勘探范围内除2#、3#勘探点外均有揭露。层厚1.30~3.00m,层底标高-0.70~1.50m,层底埋深2.60~4.50m。地基容许承载力=200kPa,变形模量Es=10MPa。
……
主要材料:主梁采用C50砼;桥墩墩身、墩帽、桥台台身、台帽、承台、桥头搭板及栏杆基座均采用C30砼,桩基础采用C25水下砼。普通钢筋采用HPB235、HRB335级钢筋。预应力钢绞线公称直径为 =15.20mm(270级),fpk=1860MPa,弹性模量Ey=1.95x10 MPa。支座采用GJZ200X200X42、GJZF 200X200X44橡胶支座。采用C40型伸缩缝。检修道栏杆采用喷塑钢管材质。机动车道:C40钢筋混凝土;检修道:预制检修道花砖。桥面防水层采用聚合物改性沥青(SBS改性热喷施工)厚1cm。
……
共计30张,

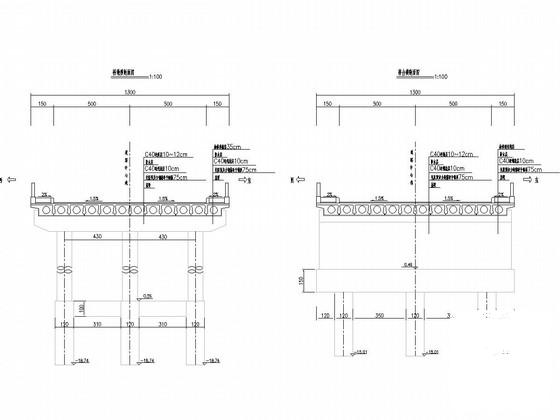

桥墩桥台横断面图

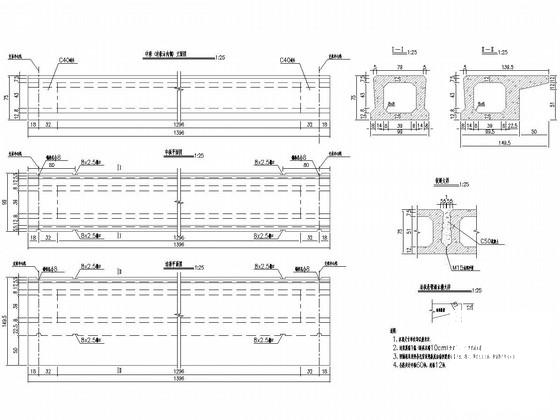

预制板一般构造图

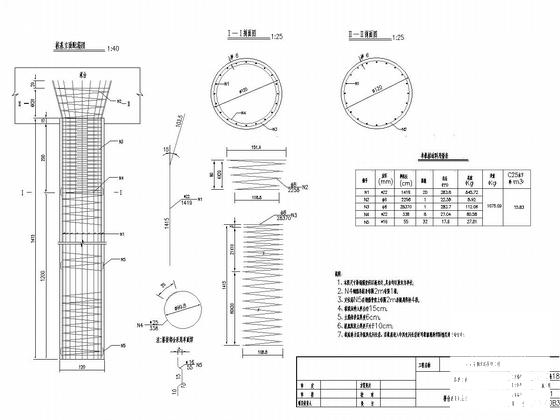

桩基配筋图

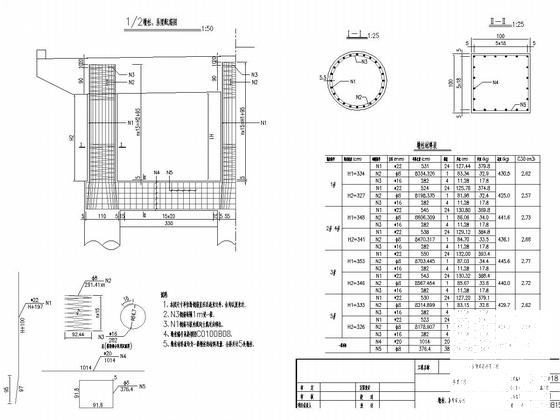

墩柱、系梁配筋图

桥墩构造图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 简支板桥大样图 - 1
    简支板桥大样图 - 1
  • 简支板桥大样图 - 2
    简支板桥大样图 - 2
  • 简支板桥大样图 - 3
    简支板桥大样图 - 3
  • 简支板桥大样图 - 4
    简支板桥大样图 - 4
  • 简支板桥大样图 - 5
    简支板桥大样图 - 5
  • 简支板桥大样图 - 6
    简支板桥大样图 - 6
以上是部分截图,请下载附件后查看完整高清内容
