预应力混凝土连续箱梁桥设计图纸平面布置图及桥台构造图

  • 位置:山西
  • 使用性:公路桥

附件详情

  • 桥位 平面布置图
  • 桥型布置图(一)
  • 桥型布置图(二)
  • 桥型布置图(三)
  • 桥型布置图(四)
  • 伸缩墩支座垫石、挡块钢筋构造图
  • 伸缩墩支座垫石构造图(一)
  • 伸缩墩支座垫石构造图(二)
  • 连续墩支座垫石、挡块钢筋构造图
  • 连续墩支座垫石构造图(一)
  • 连续墩支座垫石构造图(二)
  • 桥台支座垫石、挡块钢筋构造图
  • 桥台支座垫石构造图(一)
  • 桥台支座垫石构造图(二)
  • 施工工序图
  • 桩位坐标图
  • 桥台背墙、牛腿钢筋构造图
  • 桥台一般构造图(一)
  • 桥台盖梁钢筋构造图(二)
  • 桥台桩基钢筋构造图
  • 桥头搭板钢筋构造图
  • 桥台搭板一般构造图
  • 桥头防护工程构造图(一)
  • 桥头防护工程构造图(二)
  • 右幅0号台锥坡一般构造图
  • 独柱墩承台钢筋构造图
  • 独柱桥墩钢筋构造图
  • 桥墩桩柱钢筋构造图(一)
  • 桥墩桩柱钢筋构造图(二)
  • 桥墩一般构造图(一)
  • 桥墩一般构造图(二)
  • 桥墩一般构造图(三)
  • 桥墩一般构造图(四)
  • 桥墩一般构造图(四)
  • 桥墩桩基钢筋构造图(一)
  • 桥墩桩基钢筋构造图(二)
  • 桥墩桩柱钢筋构造图(三)
  • 桥墩盖梁钢筋构造图(一)
  • 桥墩盖梁钢筋构造图(二)
  • 桥墩盖梁预应力钢束构造图
  • 桥墩系梁钢筋构造图

附件详情

xx5号桥将初步设计10-30米(中心桩号AK10+680 )预应力砼连续箱梁,调整为10-25米预应力砼连续箱梁,桥梁中心桩号:左幅K10+775.00,右幅RK10+787.50,下部结构桥墩为柱式墩、桥台为柱式台,墩台基础均为钻孔灌注桩基础,桥梁全长256.0米。
技术标准:汽车荷载等级:公路-I级;桥面净宽:2×净-10.75米;设计洪水频率:1/100;地震基本烈度为VI度,地震动峰值加速度为0.05g。
桥梁上部为 装配式 部分预应力混凝土连续箱梁。箱梁采用单箱单独预制安装、现浇连续接头,先简支后连续的结构体系。桥梁下部桥墩采用Φ1.4米双柱墩和Φ1.8米独柱墩,桩基为Φ1.5m钻孔灌注桩,按嵌岩桩设计;桥台为柱式台,桩基为Φ1.5m的钻孔灌注桩, 按嵌岩桩设计。
......
共42张图。

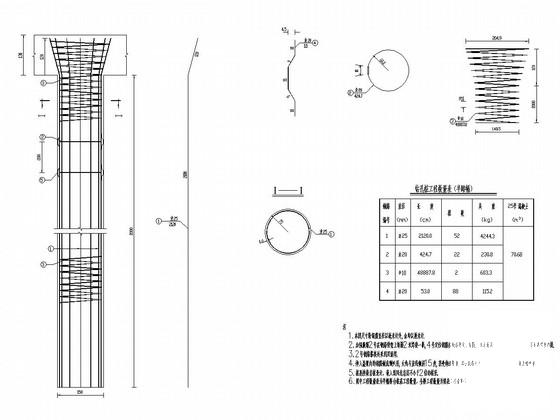

桥台桩基钢筋构造图

桥台背墙、牛腿钢筋构造图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 预应力连续箱梁桥设计图 - 1
    预应力连续箱梁桥设计图 - 1
  • 预应力连续箱梁桥设计图 - 2
    预应力连续箱梁桥设计图 - 2
  • 预应力连续箱梁桥设计图 - 3
    预应力连续箱梁桥设计图 - 3
以上是部分截图,请下载附件后查看完整高清内容
