宽24米预应力混凝土变截面连续箱梁跨河桥施工图构造图
- 位置：湖南
- 设计年代：近代
- 使用性：公路桥
- 跨径大小和多跨总长：120m
- 承重构件受力情况：梁桥
- 使用年限：永久性桥
- 材料类型：预应力桥
附件详情

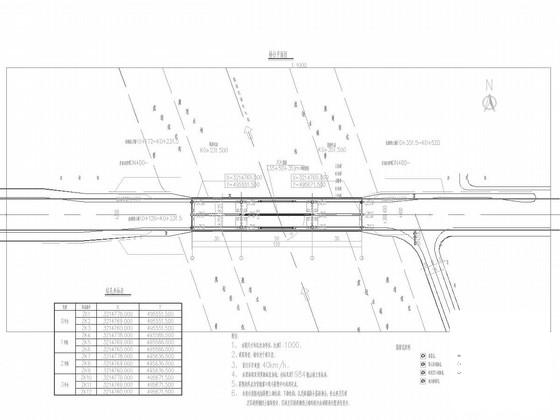

- 桥位平面图
- 桩位平面坐标图
- 总体布置图
- 桥梁横断面布置及桥面铺装构造图
- 主梁一般构造图
- 主梁钢筋布置图
- 边支点横梁预应力钢束布置图
- 中支点横梁预应力钢束布置图
- 中拱圈一般构造图
- 拱座配筋
- 桥墩一般构造图
- 桥墩桩柱钢筋图
- 承台配筋
- 下部结构桩基
- 桥台构造图
- 桥台盖梁钢筋构造图
- 桥台背墙耳墙钢筋构造图
- 支座布置示意图
- 桥头搭板一般构造及钢筋构造图
- 伸缩缝装置图
- 人行道构造图
- 分隔带路缘石构造图
- 人行道栏杆构造及布置图

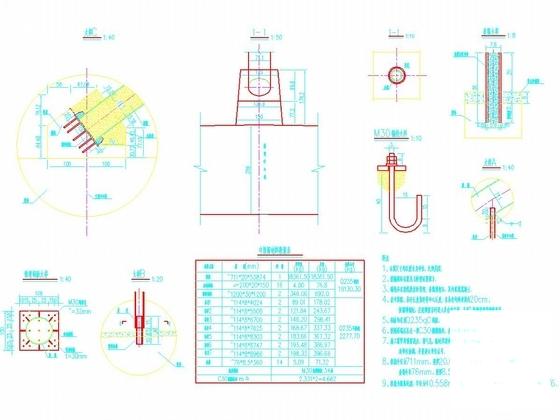

- 路灯基座钢筋构造图
- 桥面排水构造
- 桥头护坡构造图
附件详情
道路等级：城市次干道Ⅱ级。设计车行速度：40km/h。 设计荷载：公路Ⅰ级，人群荷载4.0kN/m。通航要求：满足游船通航，净高不小于2.5m，净宽不小于8m，常水位30.600m（黄海高程）抗震设防：设计基本地震加速度峰值为0.15g，地震动反应谱特征周期为0.35s； 按8度要求加强抗震措施。本桥上部结构采用(35+50+35)m预应力混凝土变截面连续箱梁，全长120米，宽24米。下部采用柱式桥墩，群桩基础，桩接盖梁式桥台。全桥共4块机动车道处搭板，施工时应注意使搭板横坡与桥面吻合。
……
共计65张，设计于
桥梁断面图
主梁一般构造图

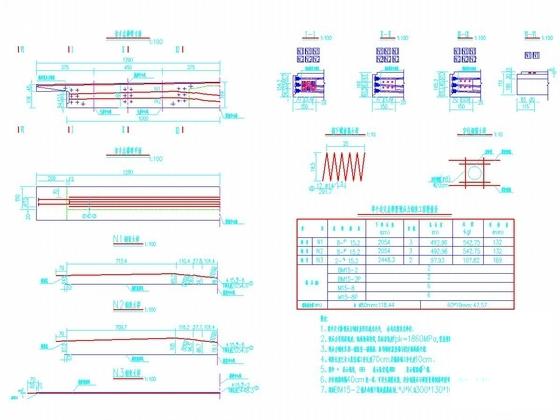

横梁预应力钢束布置图
中拱圈一般构造图
支座调平块构造及钢筋布置图
人行道板、路缘石一般构造图
边支点横梁钢筋布置图
以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
-
预应力混凝土跨河桥图 - 1 -
预应力混凝土跨河桥图 - 2 -
预应力混凝土跨河桥图 - 3 -
预应力混凝土跨河桥图 - 4 -
预应力混凝土跨河桥图 - 5 -
预应力混凝土跨河桥图 - 6 -
预应力混凝土跨河桥图 - 7
-
预应力混凝土跨河桥图 - 8
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-18
- 评论次数：0
- 浏览次数：0
- 文件大小：5.25 MB
- 收藏次数：0
-
文件名称：
附件-995788979707670655.rar
预应力混凝土跨河桥图下载
