预应力混凝土连续箱梁成套CAD设计图纸.dwg

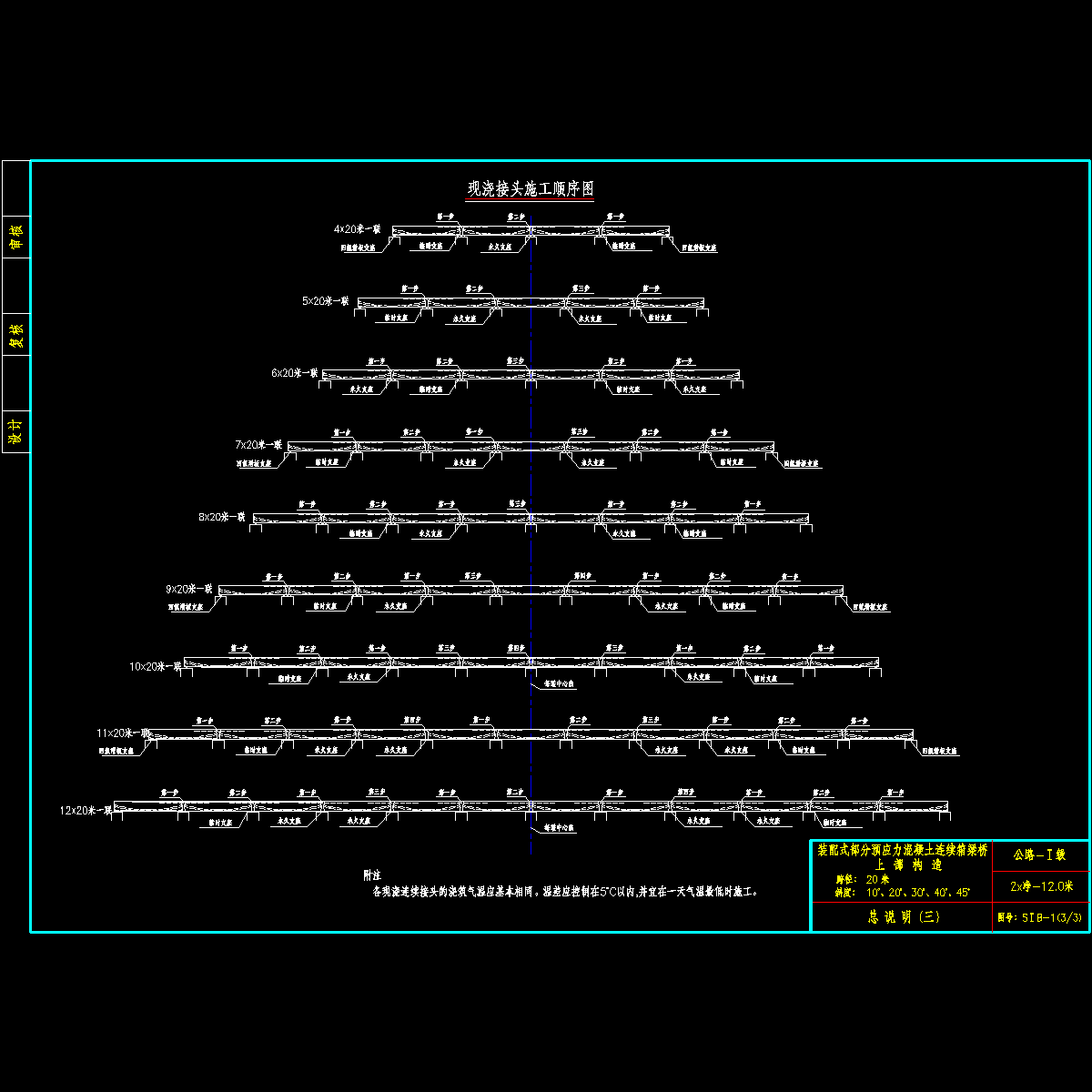

技术指标 　　1、汽车荷载：公路－Ⅰ级 　　2、桥梁宽度：2x净－12米，配合路基宽度28.0米。 　　3、跨 径：20米 　　4、斜 度：10°、20°、30°、40°、45° 　　桥型设计：桥梁纵向按平坡设计，横向坡度均为2%。一联为4×20米至12×20米的装配式部分预应力混凝土连续箱梁。采用多箱单独预制，简支安装，现浇连续接头的先简支后连续的结构体系。为了便于模板制作和外形美观，主梁沿纵向外轮廓尺寸保持不变。支座设置方式除每联端支座设滑板支座外，各中墩上支座型式应按气温变幅大小，每联孔数多少，桥墩高低等具体情况，通过计算和已有实践经验确定。
