市政道路交通安全设施施工大样图平面布置图及电子警察立杆图

附件详情

  • 交通设施施工图设计总说明
  • 交通设施数量表
  • 交通设施 平面布置图
  • 交通标线布置图
  • 交通标线大样图
  • 标志版面大样图
  • 单柱式标志设计图
  • 单悬臂指路标志构造图
  • 单悬臂分道标志设计图
  • 单悬臂禁令标志组合设计图
  • 路名牌确认标志
  • 人行信号灯
  • 信号灯杆
  • 电子警察立杆图
  • 信号灯及电子警察基础图
  • 信号灯附件
  • 信号灯控制柜
  • 信号灯控制柜基础图
  • 电子警察工控柜
  • 电子警察工控柜基础
  • 电子警察感应线圈布线图
  • 附着式电视监控
  • 电视监控控制柜
  • 交通信号井大样图
  • 信号灯控制路口简化设计
  • 交叉口管线预埋图
  • SB级波形梁护栏
  • 活动护栏标准图

附件详情

设计依据:《城市道路交通设施设计规范》(GB50688-近代);《道路交通信号灯》(GB14887-近代);《 城市道路 工程设计规范》(CJJ37-近代)
概况: 市政道路 长为437m,路幅宽度为46m,路幅宽度由42m渐变到既有路幅宽度20m。路拱横坡车行道为1.5%,人行道横坡为2.0%。交叉口进行渠化拓宽,并结合行人过街设置信号灯,并在人行横道大于16m的交叉口设置人行二次过街安全岛,信号设施为既有的能利用的进行拆除重建,不能利用的或缺失的,则新建。在纵坡较大处,设置慢行标志及减速标线,以提示车辆慢行。在各个路口均设置指路牌、分道标志和禁令组合标志,全线设置路名标志。在各个信号交叉口均设置监控设施和电子警察。道路标线采用环保反光涂料涂划,主路路口导向车道线不小于60m。
……
标线标志:
中心双黄线---为振动型黄色双实线,线宽15cm,线距20cm。标线采用热塑反光型DPI涂料,热熔型涂料的冷膜厚度一般为1.8mm±0.2mm,振动标线为4.5mm±0.2mm。为增加标线夜间反光性,应预混和面撒玻璃珠,面撒玻璃珠用量为0.3~0.4kg/m2。标志根据其版面内容的不同,分为警告标志、禁令标志、指示标志和指路标志四类标志,结合实际情况分单独设置、合杆设置、附着设置三种方式。道路交通标志由标志底板、支柱、基础、紧固件和反光材料等组成。交通信号灯光源均选用双重密封及加强防尘的LED光源系统。在路口各向分别设置一套单悬臂式电子警察,在路口东南角设置一套附着式电视监控,并配合设置一套电视监控柜,在路口东南角设置一套信号灯控制柜、一套电子警察工控柜。
……
共计44张,

单悬臂指路标志设计图

交通信号灯及电子警察基础图

电视监控控制柜示意图

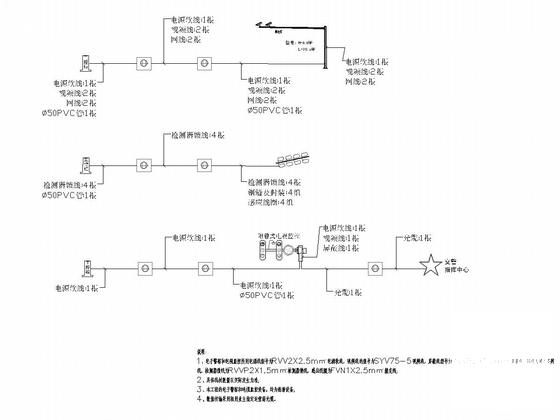

电视监控电子警察系统线缆敷设原理图

路侧波形梁护栏一般构造图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 道路交通安全大样图 - 1
    道路交通安全大样图 - 1
  • 道路交通安全大样图 - 2
    道路交通安全大样图 - 2
  • 道路交通安全大样图 - 3
    道路交通安全大样图 - 3
  • 道路交通安全大样图 - 4
    道路交通安全大样图 - 4
  • 道路交通安全大样图 - 5
    道路交通安全大样图 - 5
  • 道路交通安全大样图 - 6
    道路交通安全大样图 - 6
以上是部分截图,请下载附件后查看完整高清内容
