实验学校道路建设工程大样图

  • 公路等级:三级
  • 车道数:二车道
  • 设计时速:30
  • 干线:否
  • 位置:山东
  • 设计年代:近代
该附件为: 实验学校道路建设 工程图纸 含标文 ,格式为CAD+Word,。
一、项目概要:
  1. xx实验学校配套道路工程规划为城市支路,规划红线宽度12m,道路长度360.254m。
  2. 项目设计内容包含道路工程、照明工程、给水工程、雨水工程和污水工程。
  3. 全线设4个折点,平曲线转弯半径分别为200.21m、71.57m、164.45m和48.74m。道路起点与规划xx路连接线平面相交,平交路口路缘石转弯半径为15m。
  4. 道路横断面为一幅路形式,其中路面宽8m,两侧人行道各宽2米。路面横坡为1.5%,坡向路面两侧,人行步道横坡为2%,坡向路面。
二、主要技术指标:
  1. 设计等级:城市支路;
  2. 红线宽度:12m;
  3. 设计速度:30Km/h;
  4. 路面类型:沥青混凝土路面;
  5. 标准轴载:双轮组单轴载100KN;
  6. 路面结构设计年限:10年。
三、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

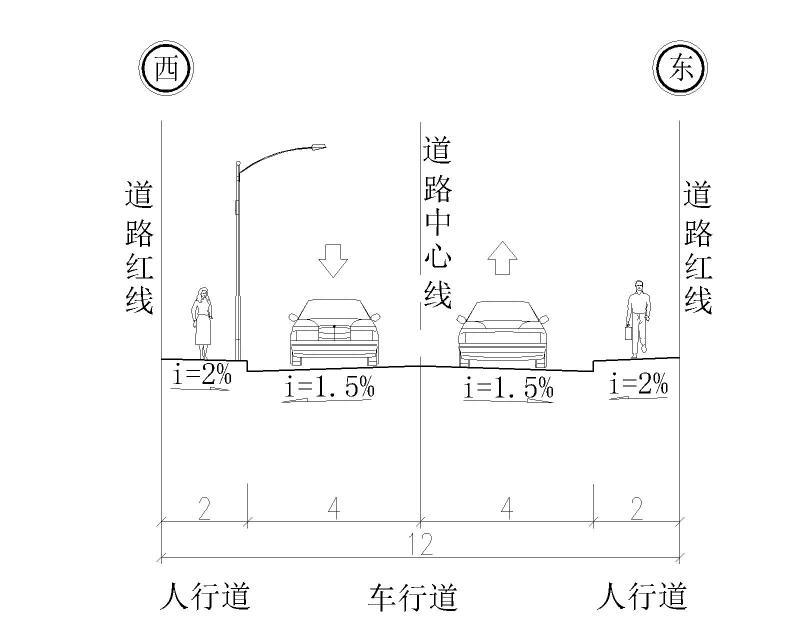

  • 道路标准横断面图
    道路标准横断面图

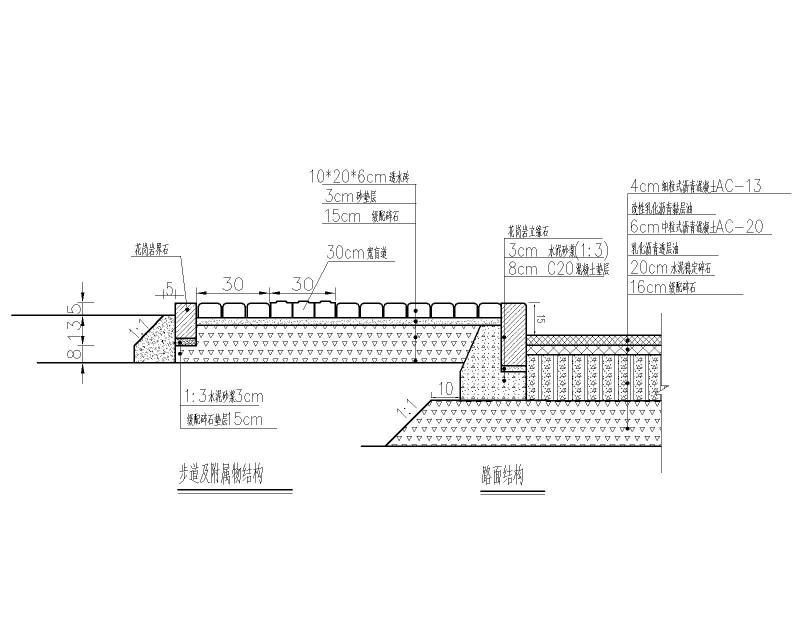

  • 道路路面结构设计图
    道路路面结构设计图

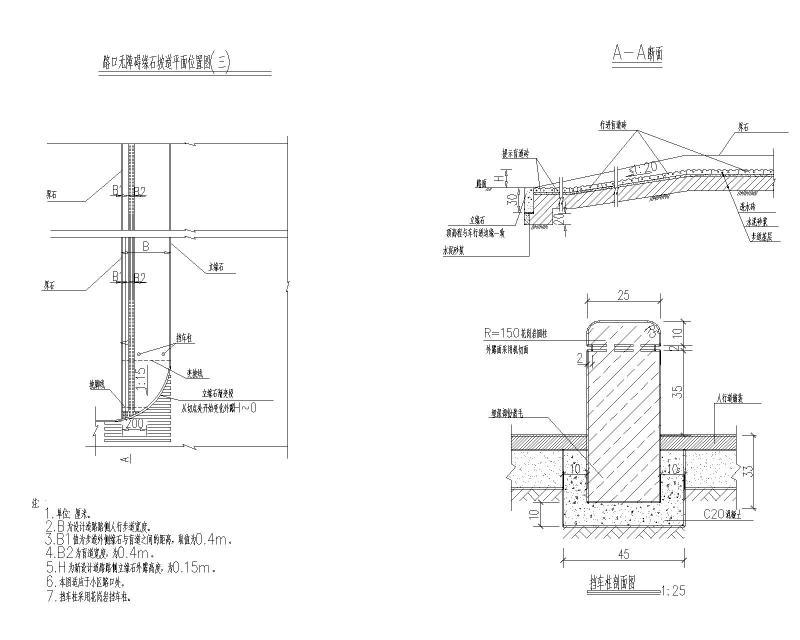

  • 道路无障碍设计图
    道路无障碍设计图

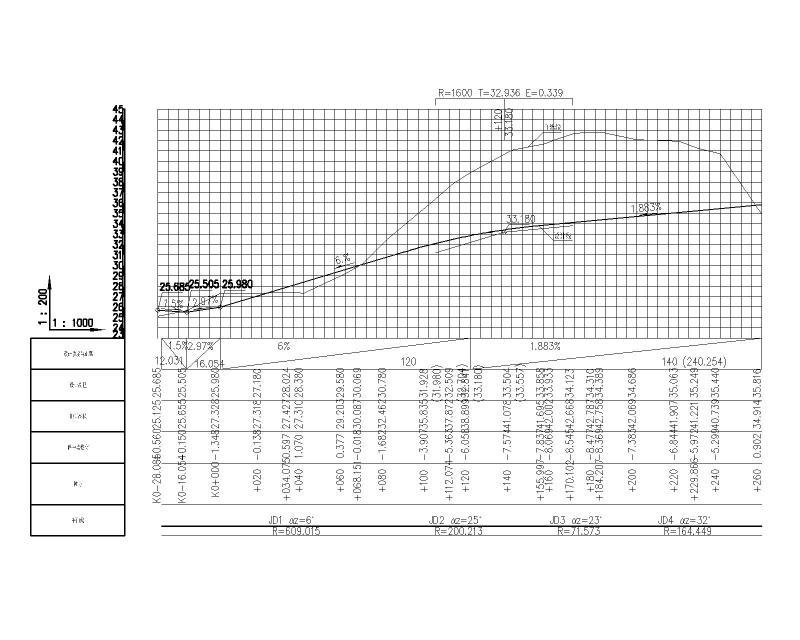

  • 道路纵断面设计图
    道路纵断面设计图

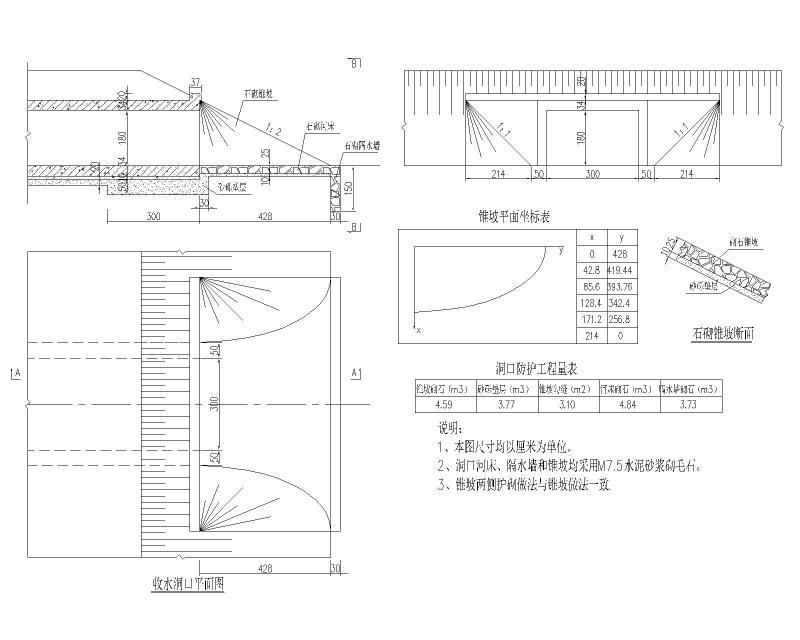

  • 雨水口大样图
    雨水口大样图
  • 道路标线大样图
    道路标线大样图
以上是部分截图,请下载附件后查看完整高清内容
