城市立交桥工程交通安全设施施工大样图平面图

资料简介
赚取积分

附件详情

设计说明
交通设施主要工程数量表(二)
交通设施图例
交通设施平面图(桥下)2

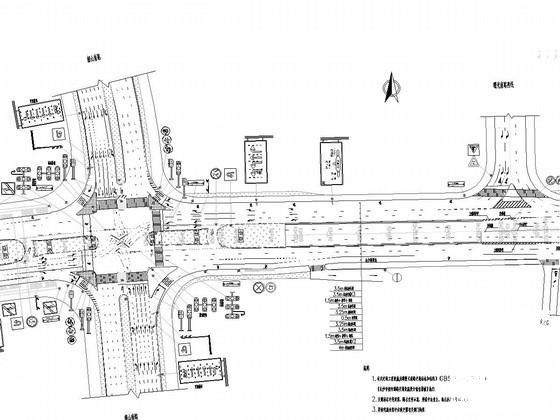

交通设施平面图
交通设施平面图(桥面)2
公安监控设施平面图
交通标线标记大样图
导向箭头大样图
车道分道标志
指路标志杆件(分向指路)
指路标志杆件(十字路口)
F杆标志基础（大）
A型路名牌样式图
减速让行及人行横道标志
停车让行及向右转弯标志
靠右行驶标志及太阳能黄闪灯
限速及禁停标志/机非分道指示标志
限高及允许掉头标志
单立柱标志基础
人行横道灯杆件—双灯
人行横道灯杆件—单灯
人行横道灯基础
电子警察立杆件(7米)
电子警察基础
附着式电视监控杆件
附着式电视监控柜
检查井电控井
管线预埋
京式护栏A
京式护栏B
京式护栏C
京式护栏D
京式护栏基座大样图
护栏防撞柱

附件详情

设计依据：《城市道路交通设施设计规范》GB50688-近代
交通工程的设计内容包括交通设施（包含标志、标线、交通信号等）和交通监控设施。
交通标志板面采用铝合金板加龙骨，或挤压成型的铝合金板。标志板面宽度（或长度）尽量采用15cm、30cm的模数倍，以利加工，统一标准。按支撑方式标志结构分为柱式、悬臂式、附着式等若干种。标线按设置部位分为：行车道标线（行车道边缘线、行车道分界线）、人行横道线、导流线、指示标线、导向箭头、震荡线等。在路口安装高清电子监控及高清电子警察设备。
在桥头处设置中央护栏和主辅道护栏。中央护栏起止位置采用由低到高的渐变式护栏；主辅道护栏采用矮护栏；护栏端头采用防撞柱固定，同时设置防撞桶。交叉口设置车道分界线、车道边缘线、导向箭头以及导流线，人行横道线、人行横道预告标示线、减速让行线、停止线、导向车道线等。
……
共计37张，

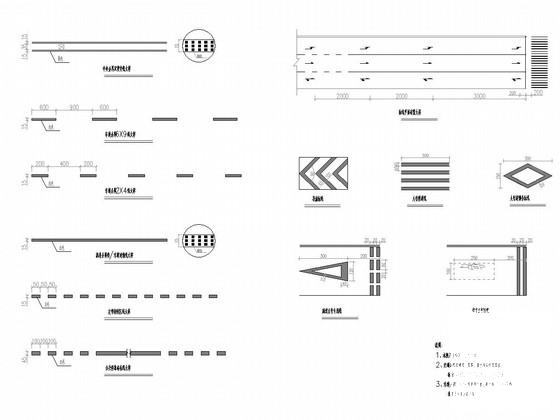

交通标线标记大样图

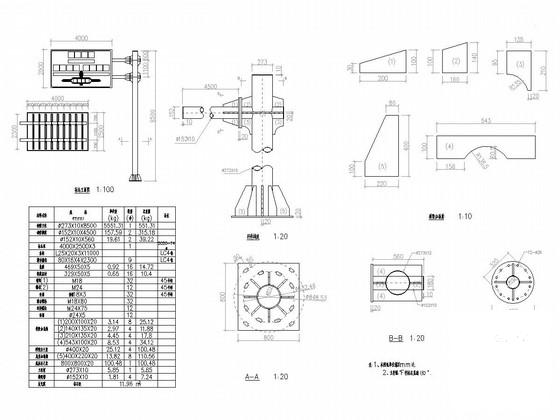

指路标志杆件(十字路口)

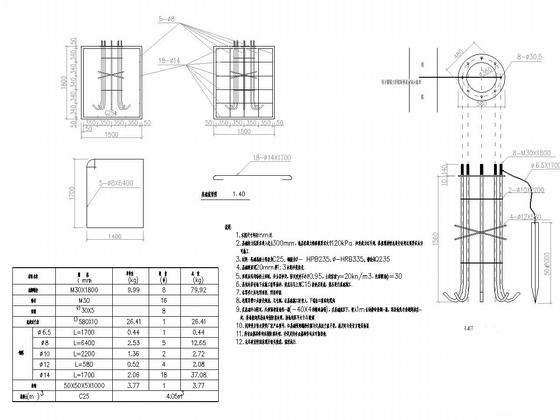

电子警察基础
