市政道路交通安全设施设计图纸标准横断面布置图

附件详情

设计依据：《 城市道路 交通设施设计规范》（GB 50688-近代）

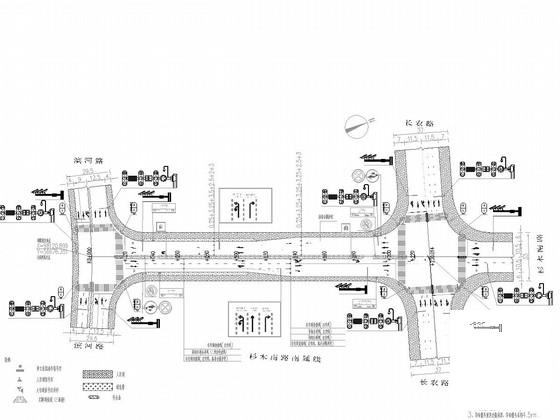

道路呈南北向，全长230.014米，道路红线宽度33米，城市次干道，设计速度40km/h，交通安全和管理设施等级为C级。标准路段： 4m（人行道）+2m（绿化带）+2.5m（非机动车道）+3.5m（机动车道）+3.25（机动车道）+0.25（路缘带）+2m（中央分隔带）+0.25（路缘带）+3.25（机动车道）+3.5m（机动车道）+2.5m（非机动车道）+2m（绿化带）+4m（人行道）=33m。渠化路口：进口道增加一个车道。

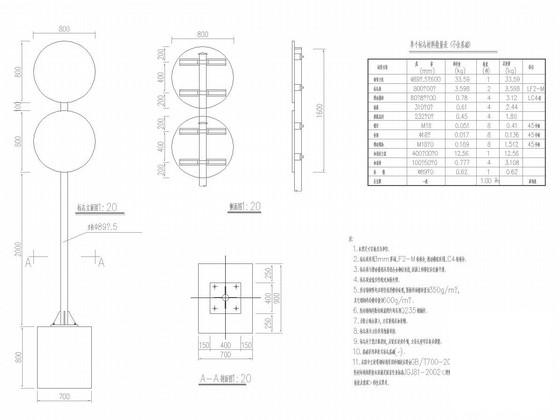

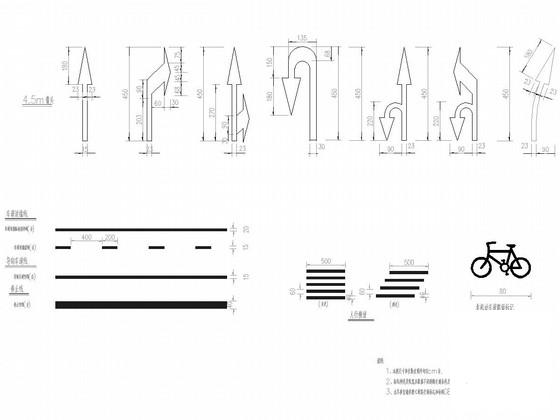

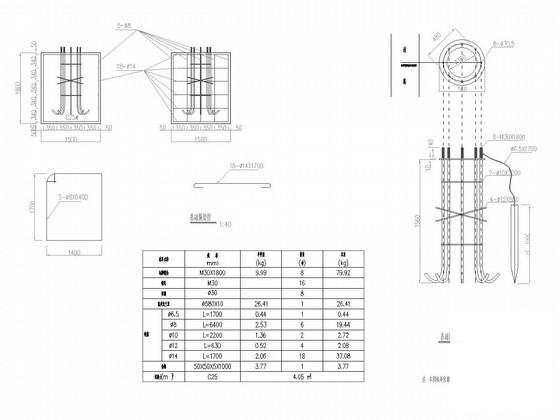

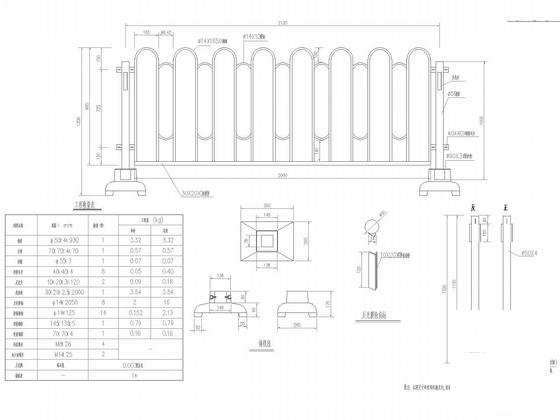

道路选用环保反光交通标线，标线的施划均采用热熔型涂料，禁止采用标带。车道边缘线：白色实线，线宽为20cm,白色振动型发光热熔标线；人行道为一组平行白色实线，线宽为40cm，线长500cm，两线之间净距60cm;停止线为白色实线，线宽40cm,距离人行横道线150cm;导向车道线为白色实线，线宽15cm,线长50m。交通标志共设置了三类，即禁令标志、指示标志、指路标志，标志版版面应采用逆反射材料，且应采用一级以上反光膜。分别为悬臂式、单柱式。交通信号设施的管道采用镀锌钢管。路口控制机的电源引自道路照明箱式变电站。
……
共计22张，
