框架中桥竣工大样图,钢筋布置图,设计说明和线路加固设计图

附件详情

交通框架中桥
桥长:28.46m 桥建:10.3m
框架顶平面积:292.5m2
孔跨:5.5+14+5.5m
桥梁基础:PHC500-B型管桩基础
桩长:37m
U型槽地基:水泥搅拌桩


设计说明
工程数量表
全桥布置图
线路加固设计图
框架顶进工作坑布置及加固防护图
钢刃角设计图
钻孔桩支护大样图
支护钻孔桩钢筋布置图
便梁支墩设计图
1-5.5m框架钢筋布置图
1-14.0m框架钢筋布置图
U形槽大样图
U形槽钢筋布置图
立交桥施工小结
竣工说明
……
共计21张

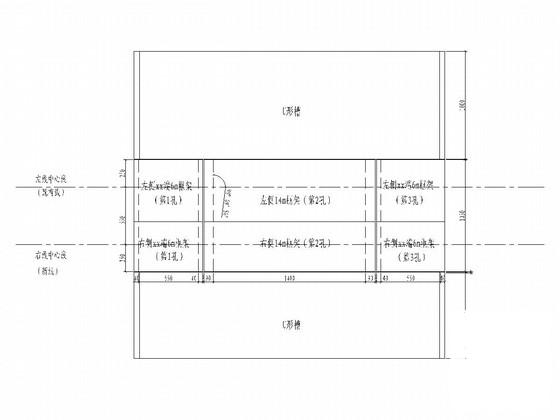

平面示意图

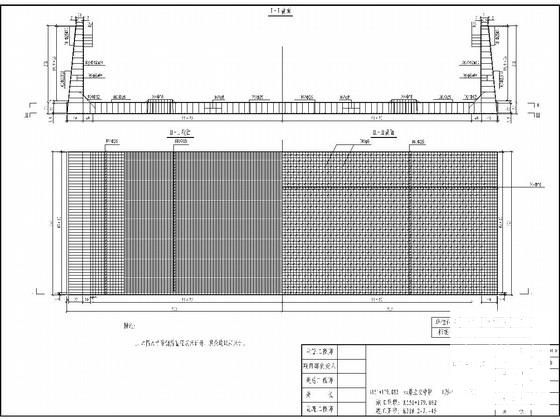

U形槽钢筋布置图

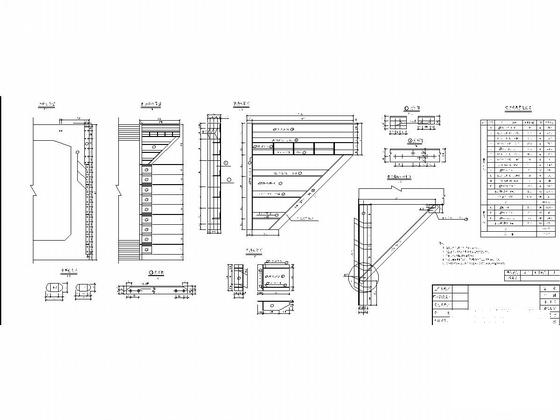

钢刃角设计图

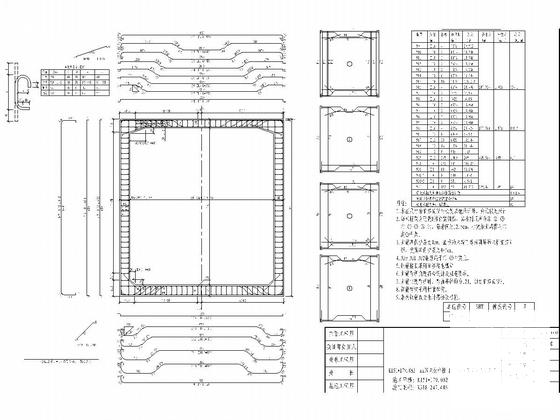

1-5.5m框架身钢筋布置图

1-14.0m框架身钢筋布置图

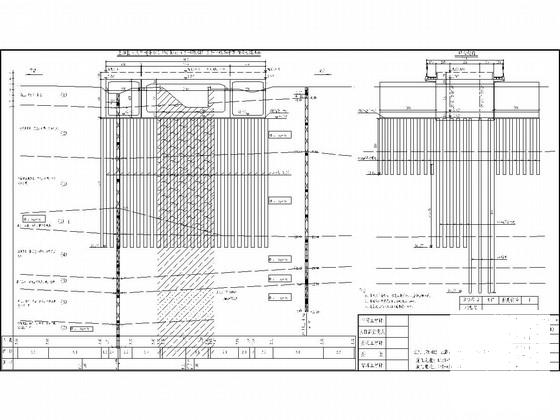

支护钻孔桩钢筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架中桥竣工大样图 - 1
    框架中桥竣工大样图 - 1
  • 框架中桥竣工大样图 - 2
    框架中桥竣工大样图 - 2
  • 框架中桥竣工大样图 - 3
    框架中桥竣工大样图 - 3
  • 框架中桥竣工大样图 - 4
    框架中桥竣工大样图 - 4
  • 框架中桥竣工大样图 - 5
    框架中桥竣工大样图 - 5
  • 框架中桥竣工大样图 - 6
    框架中桥竣工大样图 - 6
以上是部分截图,请下载附件后查看完整高清内容
