桓台县中桥CAD施工图纸

资料简介
赚取积分

附件详情

某中桥说明
某中桥工程数量表汇总
某中桥桥型总体布置
某中桥上部结构横断面布置
某中桥空心板中板一般构造
某中桥空心板中板钢筋构造
某中桥空心板边板一般构造
某中桥空心板边板钢筋构造
某中桥空心板预应力钢筋构造
某中桥空心板锚下加强钢筋构造
某中桥桥面铺装钢筋构造
某中桥支座平面布置
某中桥防震锚栓及支座构造
某中桥泄水管平面布置
某中桥防撞护栏构造及布置
某中桥桥跨防撞护栏钢筋构造
某中桥跨中防撞护栏钢筋构造
某中桥桥台一般构造
某中桥垫石钢筋构造
某中桥桥台盖粱钢筋构造
某中桥桥台挡块钢筋构造
某中桥桥台耳背墙钢筋构造
某中桥桩基钢筋构造
某中桥桥台搭板一般构造
某中桥桥台搭板钢筋构造
某中桥桥台台后填土及溜坡示意

附件详情

一、设计依据
受桓台县交通局的委托，我院承担了XX路XX段改建工程KXX处某中桥施工图设计，2008年2月20日，我院组织技术人员对该桥进行了测量，并于2月29日完成了施工图设计。

二、设计任务
1．委托设计合同；
2．桓台县总体规划；
3．交通部部颁现行勘察设计标准及规范；

三、技术标准
1．中桥设计荷载：公路-Ⅰ级。
2．上部结构：为1孔20m后张法预应力空心板。
3．下部结构：桩基接盖梁，桩直径1.2m。
4. 桥面宽度：桥面净宽7m,两侧设0.5m防撞护栏。

以下是附件的其中一部分截图，共8张，您也可以搜索更多您想要的资源

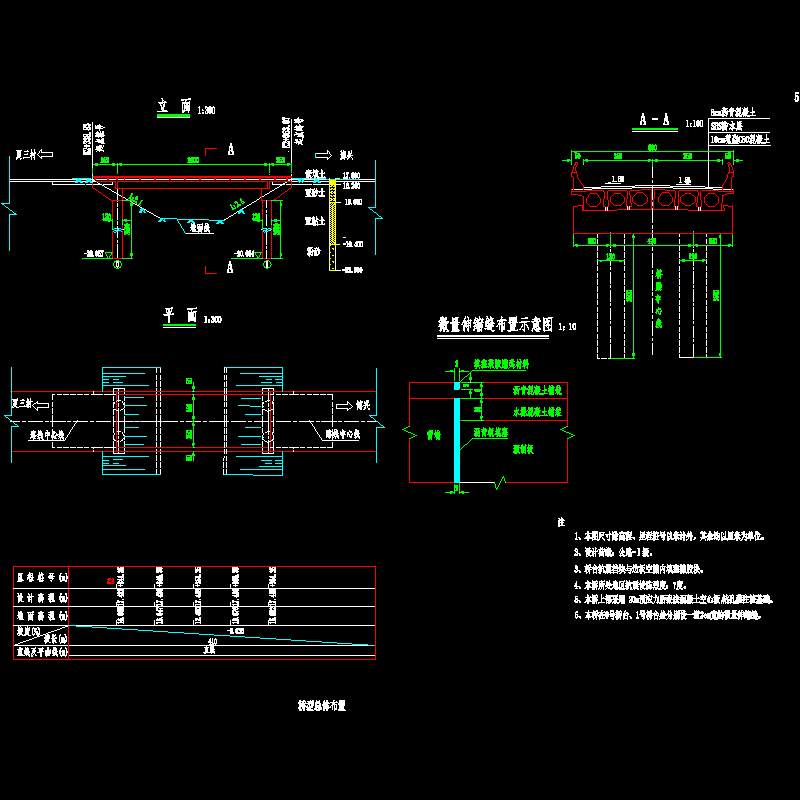

05桥型总体布置.dwg

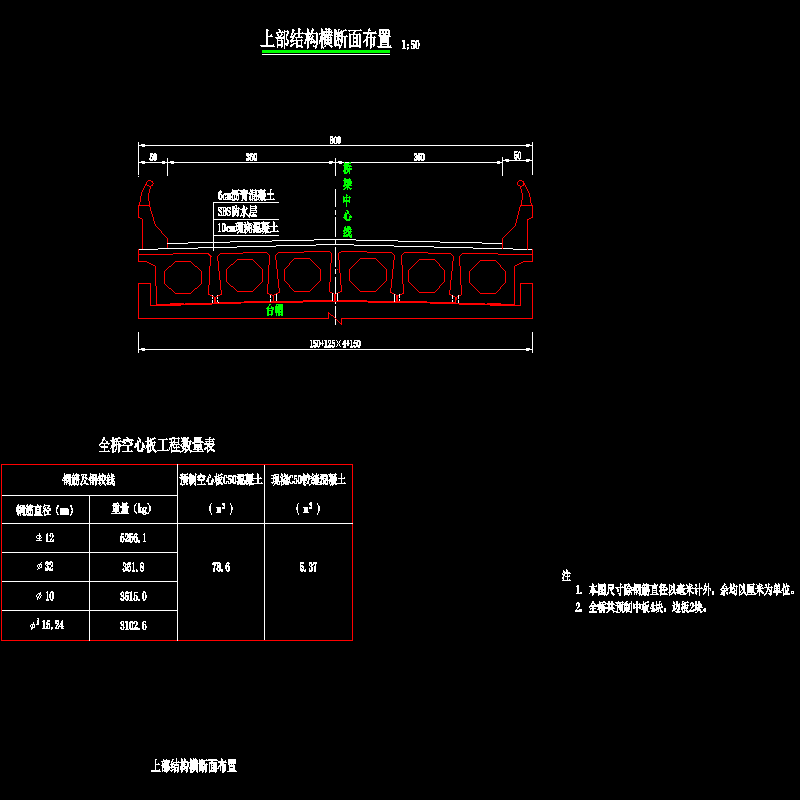

06上部结构横断面.dwg

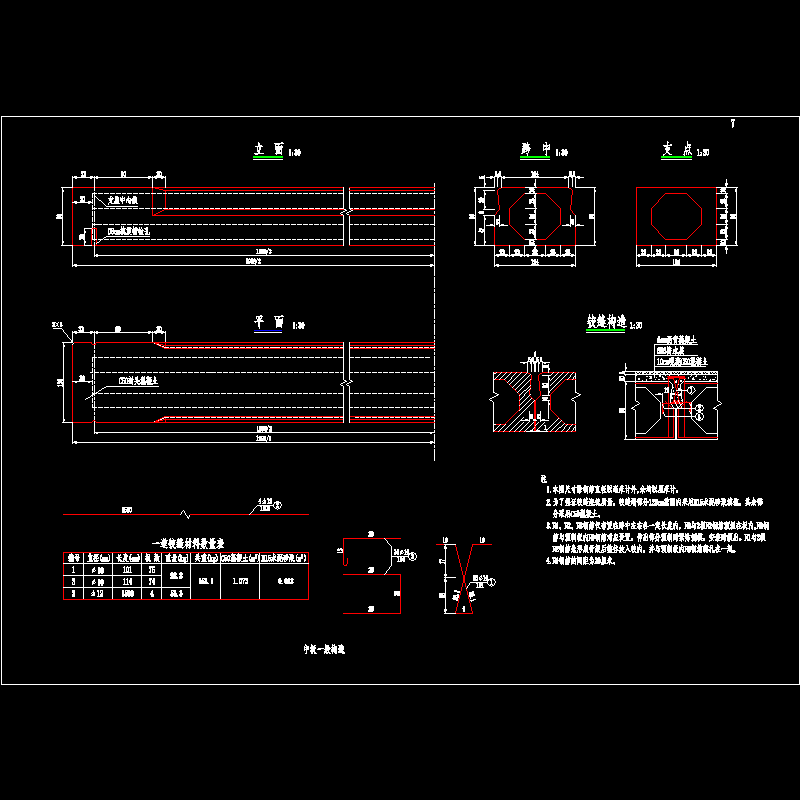

07中板构造.dwg

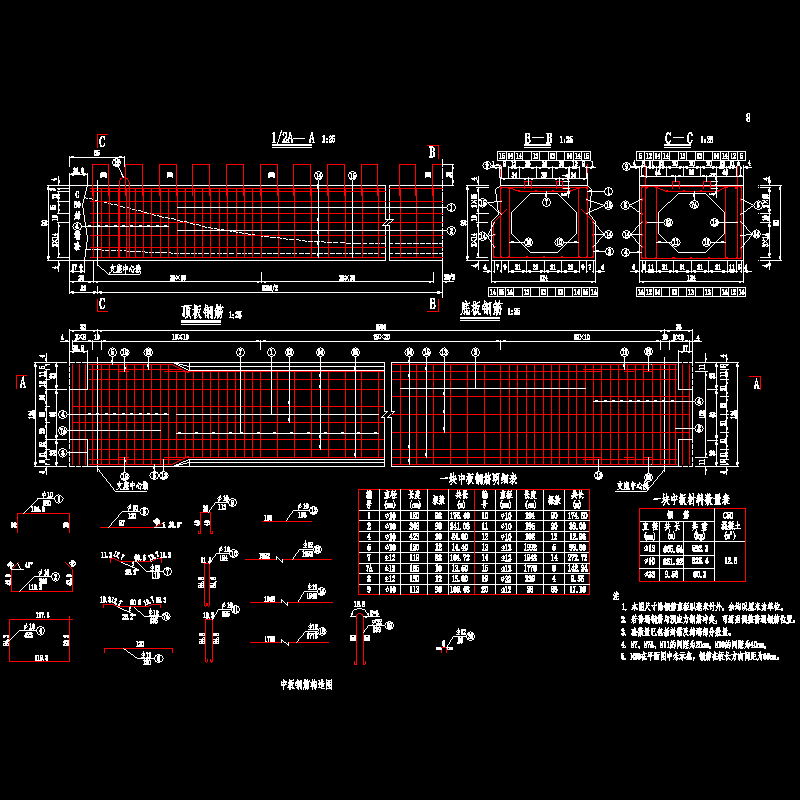

08中板钢筋.dwg
09边板构造.dwg
10边板钢筋.dwg
11预应力钢筋构造.dwg
12锚下加强筋.dwg

以上是部分截图，请下载附件后查看完整高清内容

发布时间：2023-12-28
评论次数：0

浏览次数：0
文件大小：2.92 MB

收藏次数：0
文件名称：附件-995998790089697599.rar
