1x16m简支空心板桥全套施工图纸构造图及河底护砌设计图

附件详情

结构设计:
桥梁总体设计为:采用1跨16m预应力钢筋混凝土空心板梁,斜交角10°。
下部结构采用桩基接盖梁式桥台,钻孔灌注桩基础。

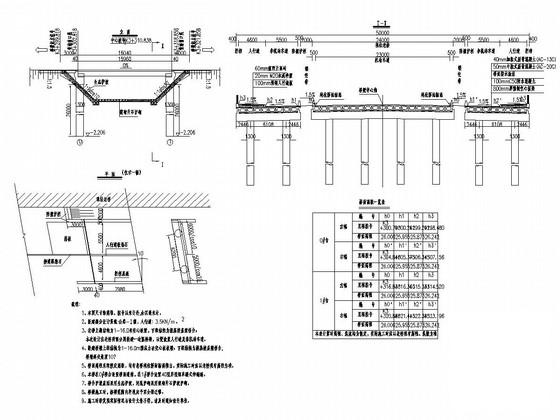

桥梁横断面布置:
5.0m(人行道含栏杆)+5.5m(非机动车道)+0.5m(防撞护栏)+2.0m(镂空带)+24.0m(老桥部分:机动车道含护栏)+2.0m(镂空带)+5.5m(非机动车道)+5.0m(人行道含栏杆)=50.0m。
......
上部结构:
板长16m预应力钢筋混凝土空心板梁。梁高为0.8m,每块中板宽度1.24m;边板底宽1.24m,悬臂0. 505m;铰缝宽0.01m,大铰缝体系。预制吊装后,放置铰缝钢筋、通过现浇铰缝形成整体铰接板结构。全桥共有12块中板,4块边板。空心板采用C50混凝土预制。
......
下部结构:
桥台采用桩基接盖梁式桥台,钻孔灌注桩基础。
桥台盖梁、抗震挡块、耳背墙均采用C30钢筋混凝土,桩基采用C25水下混凝土。
盖梁顶面通过桩顶高程变化设横坡,以满足桥面横坡要求。新建边幅桥桥台盖梁尺寸为11.17m(长)×1.4m(宽)×1.3m(高)。
......
,共32张CAD设计图。

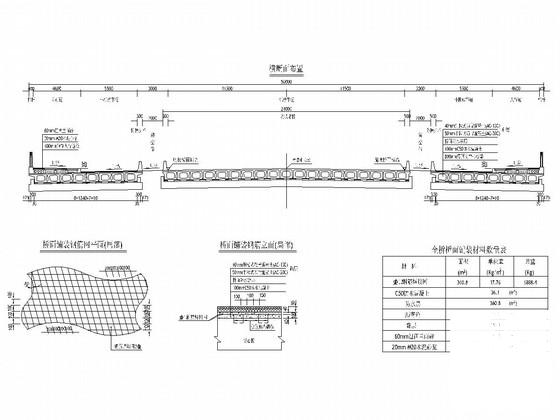

横断面图及铺装构造图

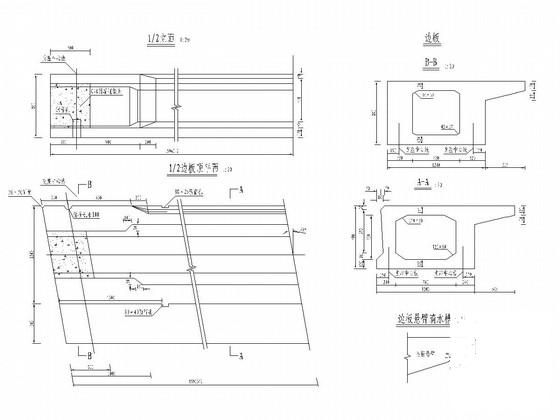

空心板梁一般构造图

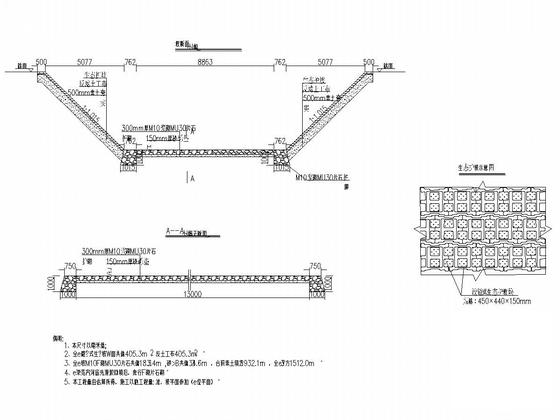

河底护砌设计图

桥台一般构造图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 简支空心板桥图纸 - 1
    简支空心板桥图纸 - 1
  • 简支空心板桥图纸 - 2
    简支空心板桥图纸 - 2
  • 简支空心板桥图纸 - 3
    简支空心板桥图纸 - 3
  • 简支空心板桥图纸 - 4
    简支空心板桥图纸 - 4
  • 简支空心板桥图纸 - 5
    简支空心板桥图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
