二级公路施工方案图纸设计及设计说明构造图,布置图

  • 公路等级:二级
  • 位置:江苏
  • 编制时间:近代
  • 附属:中小桥涵

附件详情

  • 设计说明
  • 主要技术经济指标表

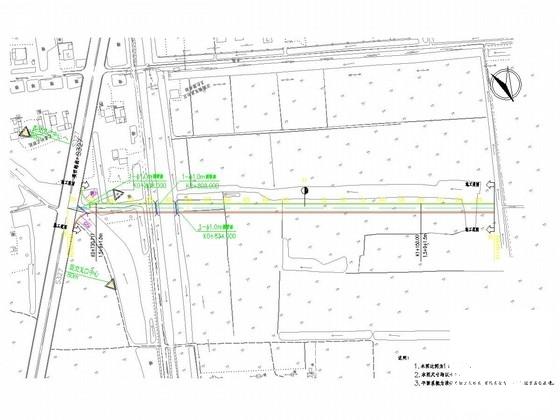

  • 路线平面图
  • 路线纵断面图
  • 直线、曲线及转角一览表
  • 纵坡、竖曲线表
  • 公路用地图
  • 征地、拆迁表
  • 逐桩坐标表
  • 安全设施
  • 安全设施工程数量表
  • 安全设施横断面布置图
  • 安全设施设置一览表
  • 交通标志版面设计图
  • 交通标志支架构造图
  • 标线设计图
  • 路基设计表
  • 路基标准横断面图
  • 一般路基设计图
  • 路基横断面设计图
  • 清除耕植土数量表
  • 挖淤泥排水工程数量表
  • 路基土石方数量表
  • 路基土石方数量汇总表
  • 路基防护工程数量表
  • 路基防护工程设计图
  • 路面工程数量表
  • 路面结构设计图
  • 涵洞布设及工程数量表
  • 涵洞通用布置图
  • 管节配筋图
  • 管节接头及管基构造图
  • 平面交叉设计图

附件详情

设计标准:
1、道路等级:二级公路,设计速度60km/h。
2、高程及坐标系统:高程系统采用1985国家高程基准,平面系统采用市独立坐标系。
3、设计地震动峰值加速度:0.05g。
4、设计标准轴载:BZZ-100。
5、设计年限:12年。
6、设计弯沉:46.6(0.01mm)。
7、设计理论:沥青混凝土路面结构计算采用双圆垂直均布荷载作用下的弹性层状体系理论为基础,以路表设计弯沉值和沥青混凝土路面面层、半刚性基层、底基层的层底拉应力作为设计指标,计算路面结构厚度。
……
路基标准横断面布置:
本项目道路路基宽度12m,路面宽度9m,其组成为1.5m土路肩+9m行车道+1.5m土路肩。行车道采用双向路拱,路拱横坡2.0%,土路肩横坡4%。
路基边坡、边沟:
本项目道路填方路基边坡坡度为1:1.5,挖方路基边坡坡度为1:1。为保证全线排水顺畅,一般路段在两侧坡脚外1m处设置底宽40cm,深40cm的梯形土质边沟,边沟内、外侧坡比为1:1,边沟外边缘外侧1m为公路用地范围。
……
路基交叉设计:
全线共设平面交叉1处,为路线起点处呈T字型平面交叉,S327为一级公路,路基宽度24.5m,断面组成为0.75m土路肩+10.5m行车道+2m中央分隔带+10.5m行车道+0.75m土路肩,为沥青混凝土路面,设计速度为80km/h。
……
共47张,。

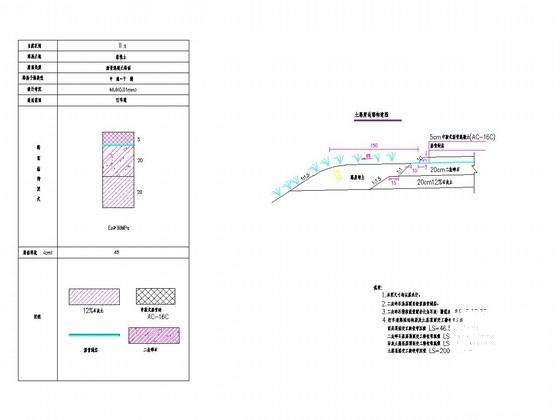

路面结构设计图

涵洞设计图

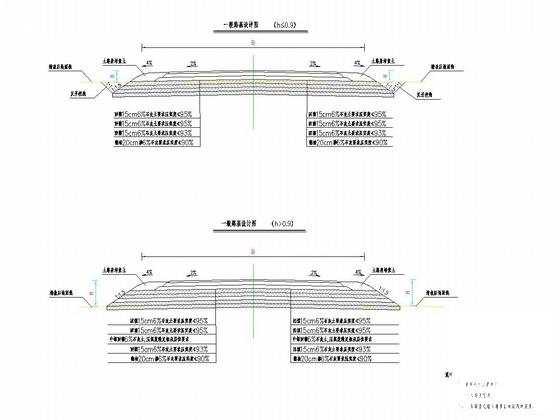

路基一般设计图

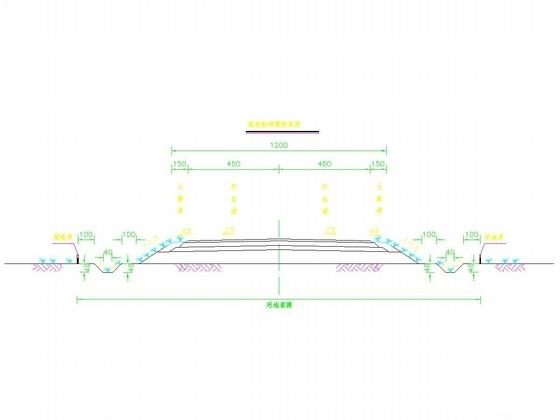

路基标准横断面

路线纵断面图

安全设施横断面布置图

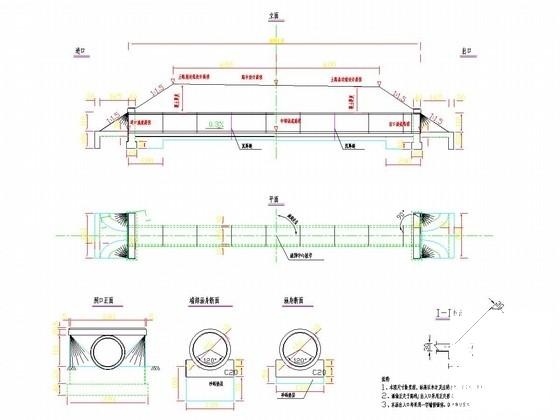

圆管涵设计图

交通标志支架构造图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 二级公路施工方案图 - 1
    二级公路施工方案图 - 1
  • 二级公路施工方案图 - 2
    二级公路施工方案图 - 2
  • 二级公路施工方案图 - 3
    二级公路施工方案图 - 3
  • 二级公路施工方案图 - 4
    二级公路施工方案图 - 4
  • 二级公路施工方案图 - 5
    二级公路施工方案图 - 5
  • 二级公路施工方案图 - 6
    二级公路施工方案图 - 6
以上是部分截图,请下载附件后查看完整高清内容
