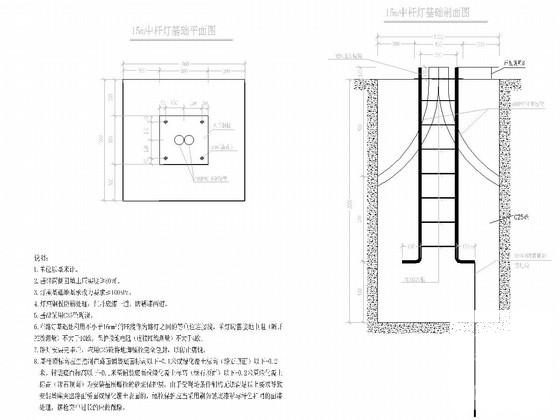

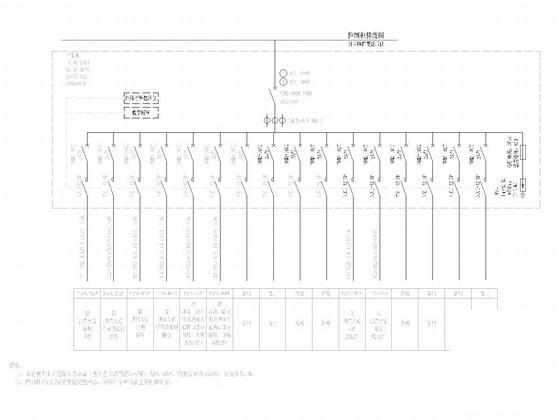

市政道路LED灯照明施工图纸系统图, 路灯基础图

附件详情

设计依据：《 低压配电设计 规范》 GB50054-近代

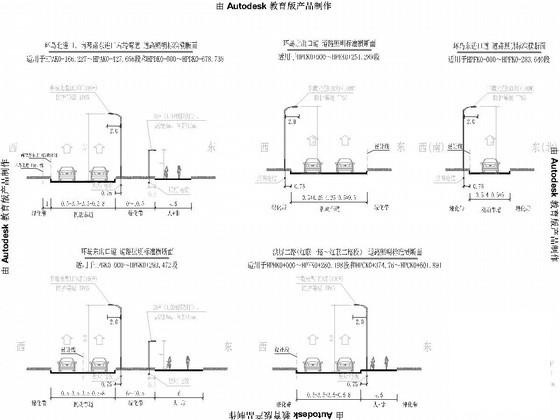

道路等级为城市次干路、城市主干路，路面结构为沥青混凝土路面。该项目拟设置道路 照明系统 、配电系统、防雷系统、接地及安全系统。
……
该项目采用LED灯作为道路照明光源。
城市主干路的道路照明标准选用I级标准，具体指标为：路面平均亮度维持值2.0 cd/m，路面亮度总均匀度最小值0.4，路面亮度纵向均匀度最小值0.7，路面平均照度维持值30 lx，路面照度均匀度最小值0.4，眩光限制阈值增量最大初始值10，环境比最小值0.5。城市次干路的道路照明标准选用Ⅱ级标准，具体指标为：路面平均亮度维持值1.0 cd/m，路面亮度总均匀度最小值0.4，路面亮度纵向均匀度最小值0.5；路面平均照度维持值15 lx，路面照度均匀度最小值0.35，眩光限制阈值增量最大初始值10%，环境比最小值0.5。
……
共计50张，
