隧道照明设计大样图平面布置图及配电系统图

  • 位置:重庆
  • 设计年代:近代
  • 隧道的长度:1370米
  • 隧道所在的位置:城市隧道
  • 隧道的用途分类:交通隧道

附件详情

  • 设计说明
  • 照明平面图
  • 箱变系统图:
  • 1#、2#电源箱配电系统图
  • 4#隧道风机变压器配电系统图

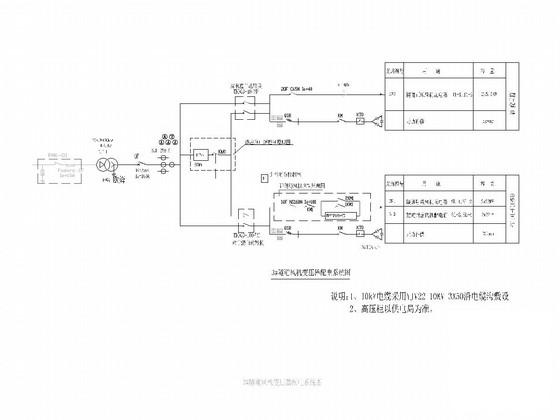

  • 3#隧道风机变压器配电系统图
  • 2#隧道照明变配电系统图
  • 1#隧道照明变配电系统图
  • 清单表
  • 负荷计算表
  • 配电房横断面及接地 平面布置图
  • 1#、2#、4#隧道配电房平面布置图
  • 1#、2#通道照明设计
  • 桥架敷设平面图
  • 3#、4#通道照明设计
  • 灯具安装大样图(一)
  • 灯具安装大样图(二)
  • 路灯手孔井大样图(一)
  • 路灯手孔井大样图(二)
  • 路灯接线大样图(一)
  • 路灯接线大样图(二)
  • 路灯管线敷设大样图
  • 接地大样图
  • 隧道照明及报警横断面
  • 电缆槽断面图 人行通道线缆构造图
  • 隧道接地系统构成图
  • 隧道供电电缆清册
  • 弱电总平面图

附件详情

该项目隧道两端作为城市主干道,全长1370m,设计照度应不小于20Lx。隧道照明负荷为92.9kW,隧道风机负荷110kW,因此该项目总用电负荷为202.9kW,根据上述参数选择变压器,变压器的数量为4台,其中80kVA2台,用于给照明和监控供电,100kVA2台用于给射流风机和正压风机供电。变压器分别设置在1#隧道配电房和4#隧道配电房。10kV电源沿 市政道路 经隧道电缆沟引来,电能计量采用高压计量方式。
……
该项目照明控制信号经光纤上传至控制中心。照明控制系统采用I-BUS智能安装系统,该系统为现场总线结构,支持自由拓扑结构,遵循EIB标准,扩展方便灵活。隧道照明分晴天、多云、阴天、傍晚、深夜、应急等6种模式控制。
……
共计26张,

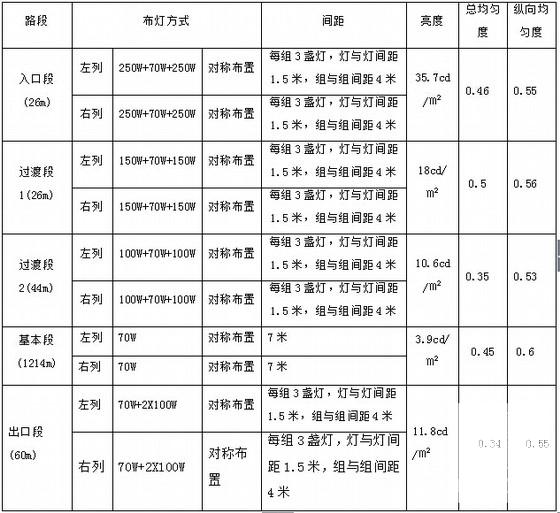

灯具设置

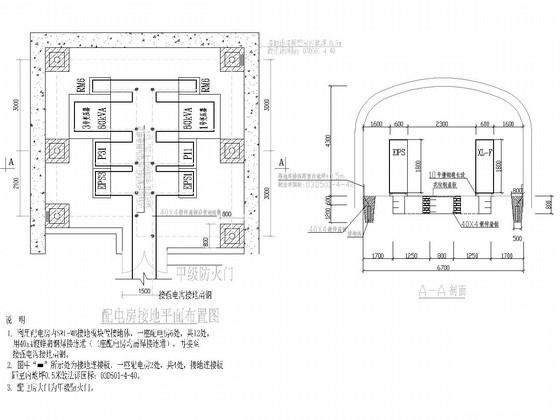

配电房横断面及接地平面布置图

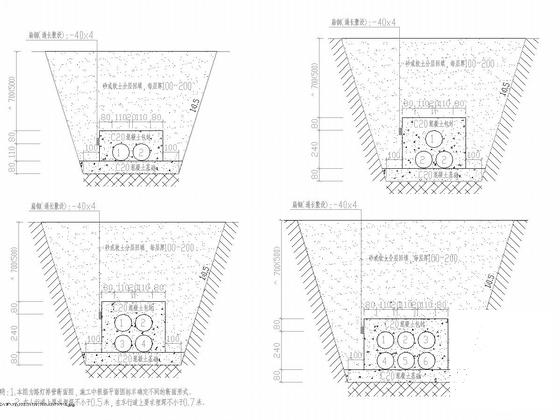

路灯管线敷设大样图

隧道照明及报警横断面

通道照明设计

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 隧道照明设计大样图 - 1
    隧道照明设计大样图 - 1
  • 隧道照明设计大样图 - 2
    隧道照明设计大样图 - 2
  • 隧道照明设计大样图 - 3
    隧道照明设计大样图 - 3
  • 隧道照明设计大样图 - 4
    隧道照明设计大样图 - 4
  • 隧道照明设计大样图 - 5
    隧道照明设计大样图 - 5
  • 隧道照明设计大样图 - 6
    隧道照明设计大样图 - 6
以上是部分截图,请下载附件后查看完整高清内容
