市政道路工程施工图纸布置图,道路横断面图

  • 车道数:二车道

  • 设计时速:30

  • 干线:否

  • 位置:上海

  • 设计年代:近代

道路标准横断面具体布置如下:

3.0m(人行道)+1.5m(绿化带)+15m(车行道)+ 1.5m(绿化带) +3.0m(人行道)=24m

一般路段车行道路面横坡为双向2%,人行道横坡为2%,方向与车行道横坡相反。

绿化带在雨水口位置设置0.5m宽度的开口,以便人行道上的雨水迅速排空。

······

  1. 施工设计;

  2. 目录;

  3. 通用图道路布置图;

  4. 道路横纵断面图;

  5. 道路交叉口布置;

······

共29张,4月。

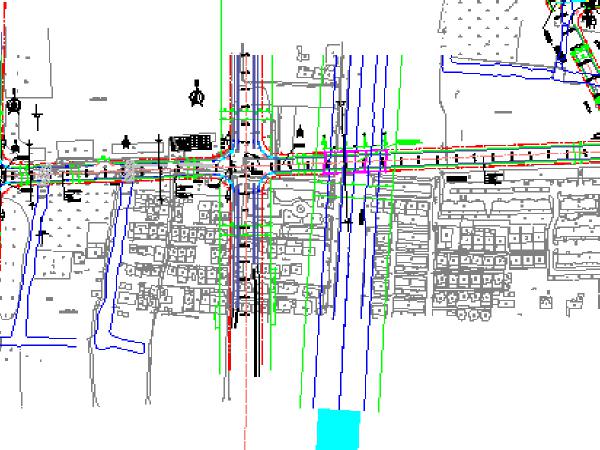

道路布置图(局部)

道路横断面图

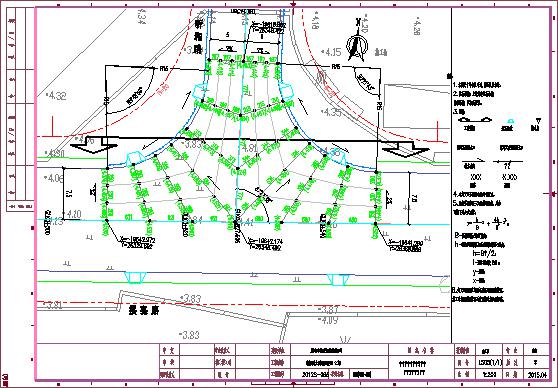

道路交叉口示意图

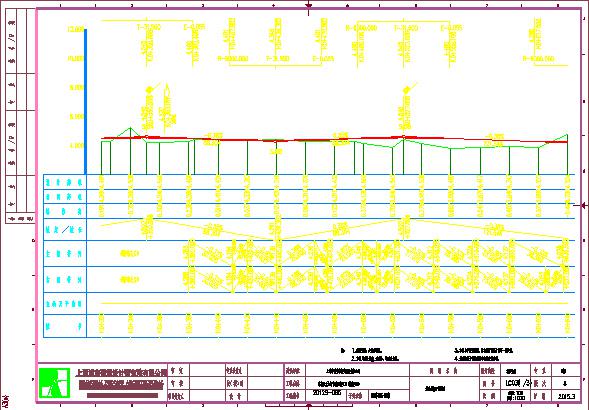

道路纵断面图

填滨示意图


以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 市政道路布置图 - 1
    市政道路布置图 - 1
  • 市政道路布置图 - 2
    市政道路布置图 - 2
  • 市政道路布置图 - 3
    市政道路布置图 - 3
  • 市政道路布置图 - 4
    市政道路布置图 - 4
  • 市政道路布置图 - 5
    市政道路布置图 - 5
以上是部分截图,请下载附件后查看完整高清内容
