农村公路路基路面改造施工图纸构造图,标准横断面图

  • 车道数:二车道
  • 干线:是
  • 位置:重庆
  • 设计年代:近代

附件详情

  • 设计说明
  • 项目地理位置图
  • 路线平、纵面缩图
  • 路基设计表

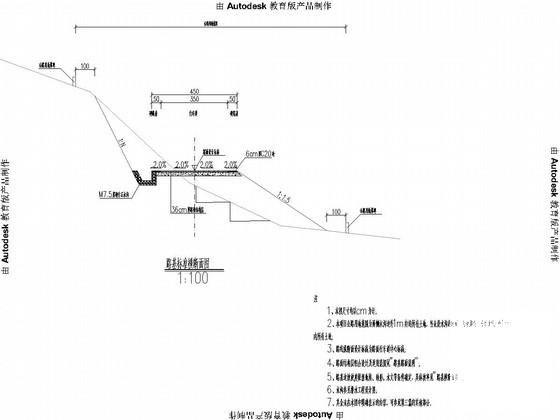

  • 路基标准横断面图
  • 一般路基设计图
  • 路基横断图
  • 土石方数量表
  • 超高方式图
  • 路面工程数量表
  • 路面构造图
  • 平曲线上路面加宽表
  • 路基、路面排水工程数量表
  • 路基路面排水工程设计图
  • 错车道设置一览表
  • 错车道设计图
  • 防护工程数量表
  • 路基防护工程设计图

附件详情

路线设计全长1.85698公里。公路等级:农村公路;设计速度:15Km/h;路基宽度:0.5m(路肩)+3.5m(行车道)+0.5m(路肩)。行车道宽度:3.5m;路面结构类型:沥青混凝土路面;桥涵汽车荷载等级:公路II级。
……
本项目为改造工程,路基宽度与现状路基宽度保持一致,路基宽度4.5m,其典型路幅型式从左至右为: 0.5m(路肩)+3.5m(行车道)+0.5m(路肩)。超高渐变率控制:从+2.0%渐变到-2.0%时,渐变率取1/100。挖方边坡高度一般每8.0~16.0m一级,每级间设2.0m(一般情况)宽的平台。
……
共计43张,设计于

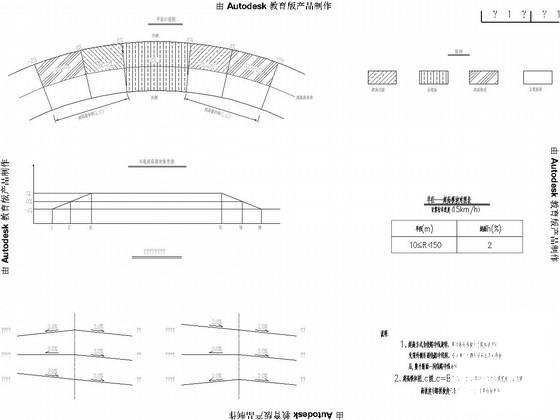

超高方式图

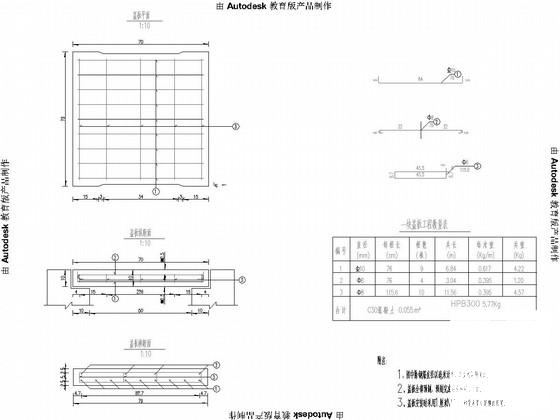

路基路面排水工程设计图

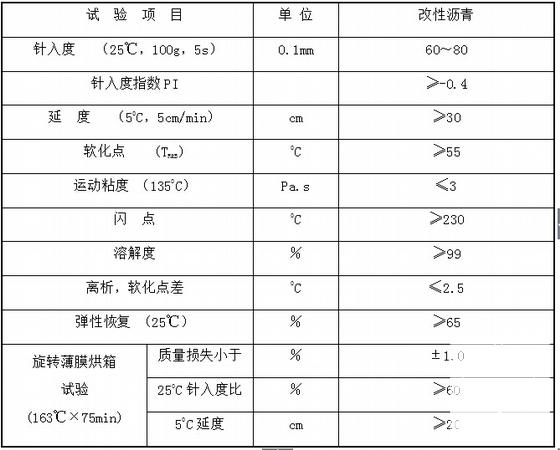

SBS改性沥青技术要求

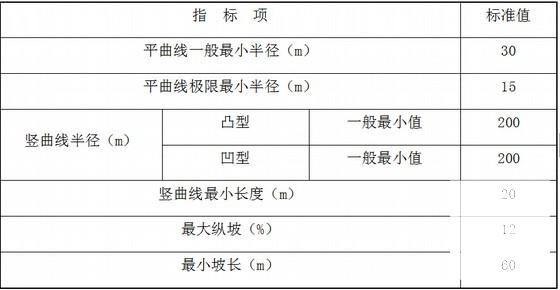

主要线形指标表
