城市道路连接线改建工程施工大样图布置图,路基防护工程设计图

附件详情

【项目概要】
该项目按二级公路改建，设计速度40km/h，路基宽度10米，车道宽度车道宽度2x3.5m，最大纵坡7％。其中890.186米部分穿越城镇，按 城市道路 标准设计，标准路幅宽度26米；1085.912米为水泥混凝土路面加铺沥青面层，路幅宽度14米……
【设计内容】
1.道路平面设计；2.纵断面设计；3.横断面设计；4.道路超高加宽设计；5.路基设计；6.路面设计（白改黑、裂缝处理）；7.道路交叉口设计……

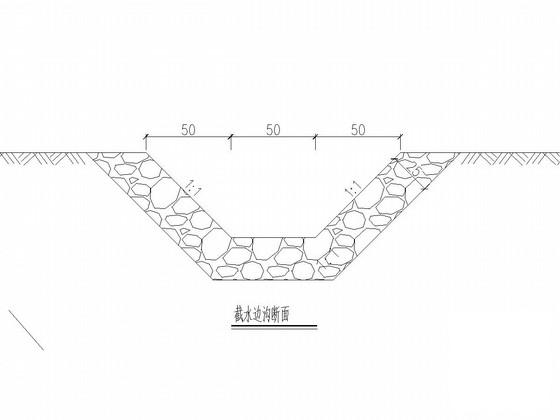

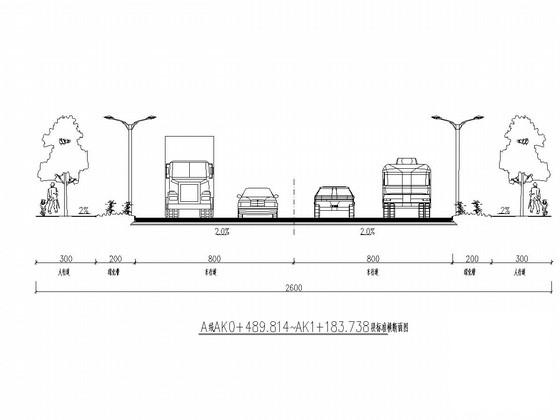

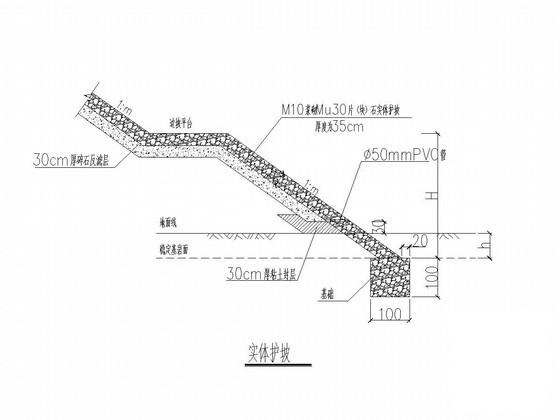

平面总图；横断面图；标准横断面；路基防护工程设计图；路面结构；人行道及树池布置图；交叉口竖向设计图； 无障碍设计 ；管线过街加固图；检查井及雨水口周边加固图；防撞栏杆；隔离护栏大样图；人行护栏大样图……
共130余张CAD图纸，设计
