城市道路连接线改建交通工程CAD施工方案图纸(水泥混凝土路面)

资料简介
赚取积分

【附件详情】　　该项目按二级公路改建，设计速度40km/h，路基宽度10米，车道宽度车道宽度2x3.5m，最大纵坡7％。其中890.186米部分穿越城镇，按城市道路标准设计，标准路幅宽度26米；1085.912米为水泥混凝土路面加铺沥青面层，路幅宽度14米…… 　　【设计内容】　　交通标志标线布置图；交通标志版面布置图；交通标线大样图；突起路标大样图；薄层环氧抗滑层大样图…… 　　共20余张CAD图纸，2011年设计

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源

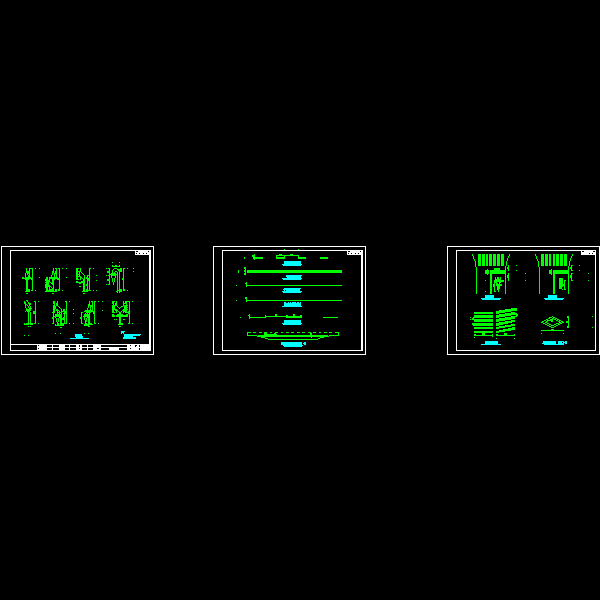

08交通标线大样图.dwg

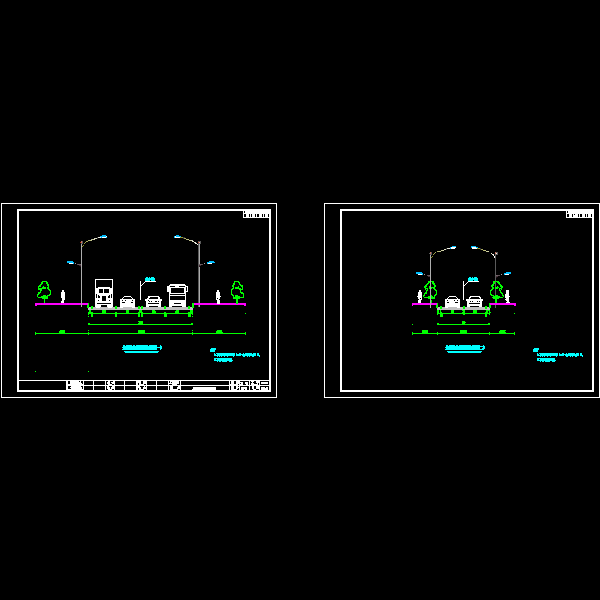

09路段标线横断面布置图.dwg

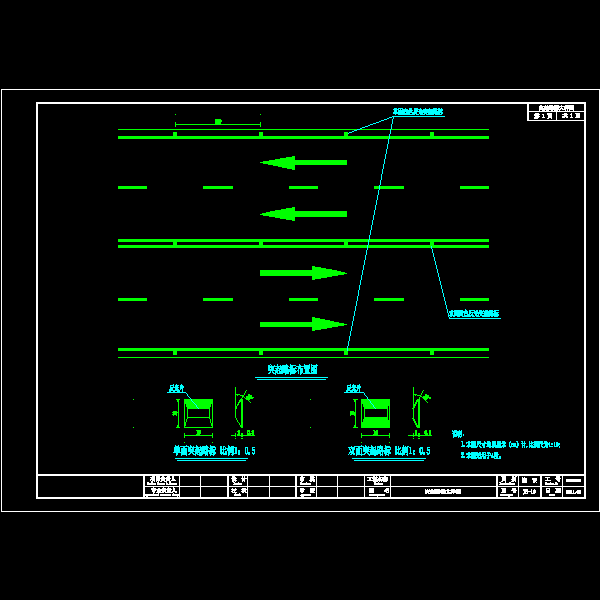

10突起路标大样图.dwg

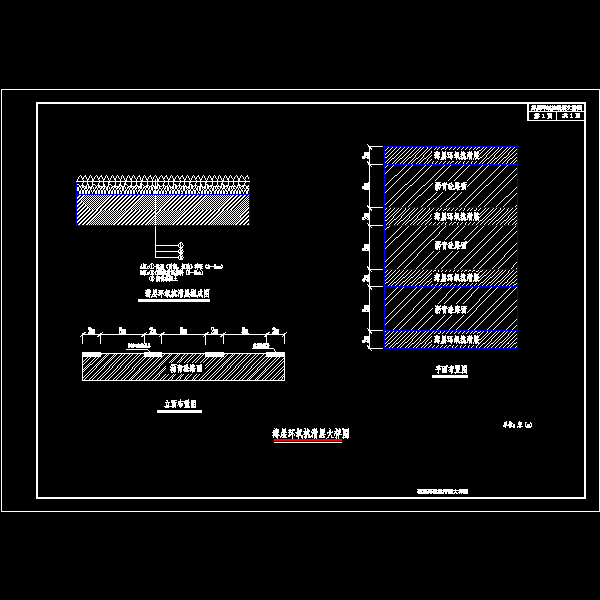

11薄层环氧抗滑层大样图.dwg

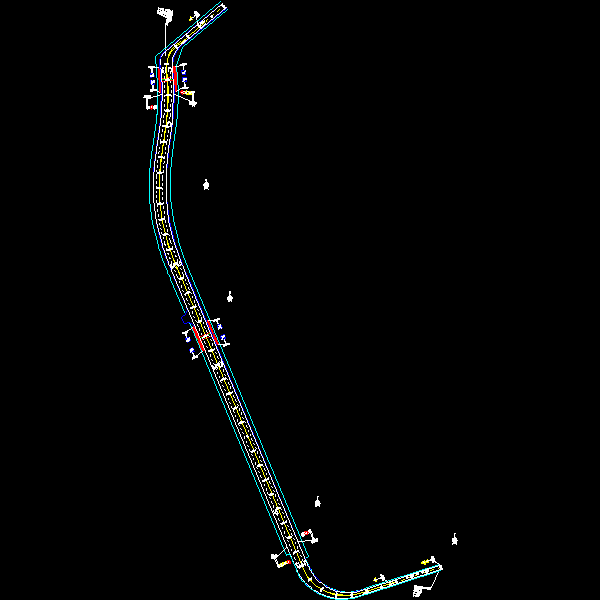

02交通标志标线布置图（a线）.dwg
03交通标志标线布置图（b线）.dwg

以上是部分截图，请下载附件后查看完整高清内容
