拦河闸改建工程CAD施工图纸.dwg
该工程引河底宽9米，边坡1：1.5，平均高约6米，设计流量为50秒立米，校核流量55秒立米，相应闸上最高水位55.517米，水闸闸室净宽7.5米，高6米。 【主要施工图】 1、工程地形布置图；2、水闸平面施工图；3、水闸剖面施工图；4、闸室配筋图。 5张，
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
04剖面和配筋图.dwg -
xx闸地形图.dwg -

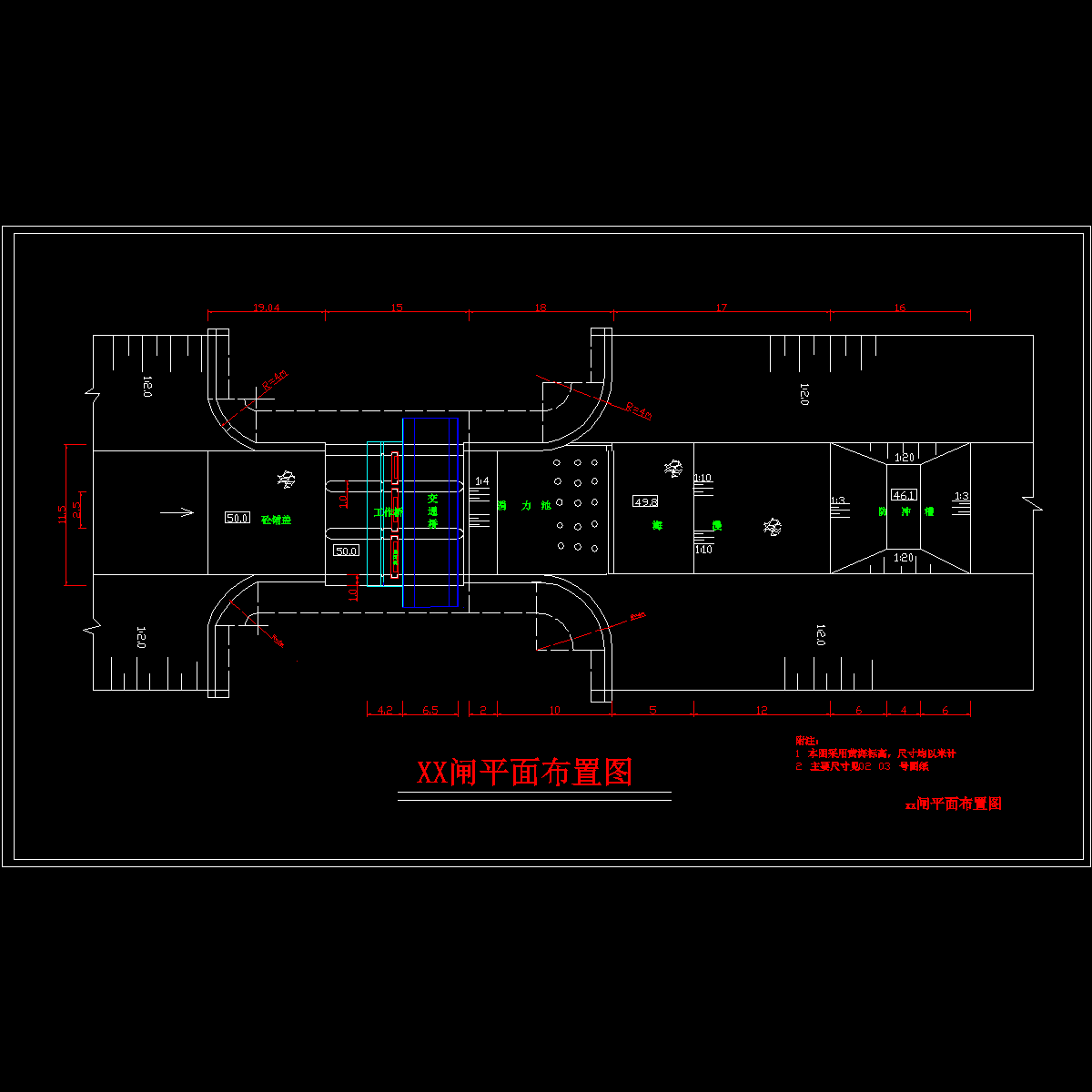

xx闸平面布置图2.dwg -
xx闸横剖面图.dwg
以上是部分截图，请下载附件后查看完整高清内容
