城市道路照明工程设计CAD大样图（2013年）

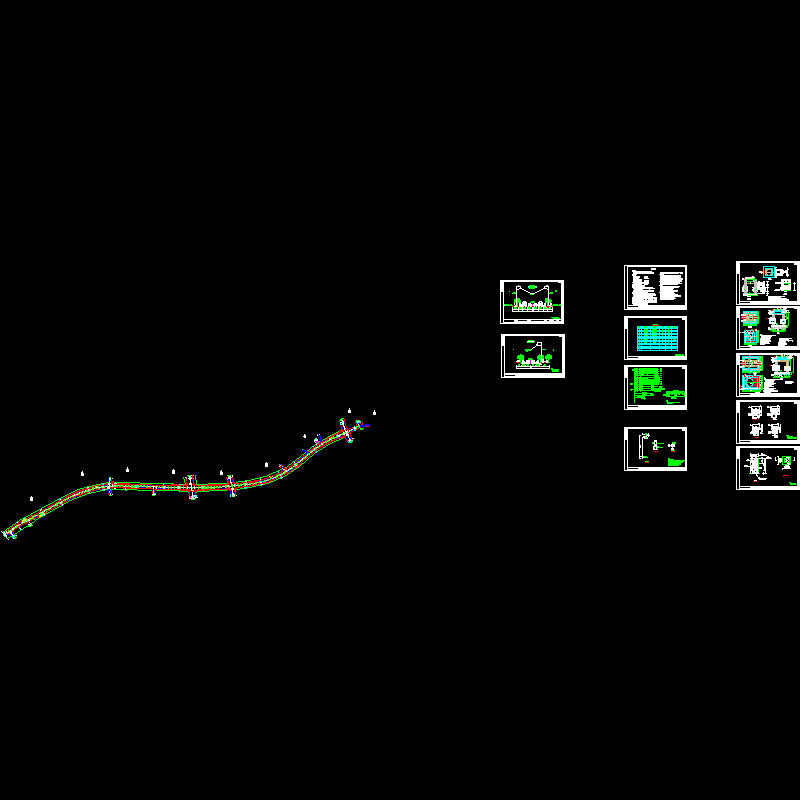

【照明供电】 　　 1、本道路设计路灯总装功率约为30KW，考虑低压供电半径的影响及供配电系统的经济性，本次道路设计里程在义渡路及潇湘大道西线交叉口人行道外各设置一台箱变，箱变容量250KVA。该项目供电线路电压降按小于7%控制。 　　2、无功补偿：所有路灯均设单灯功率补偿，另在箱变内设集中补偿，要求功率因数达到0.9以上。 　　3、控制系统：所有路灯采用时钟控制及路灯所内的计算机中心集中监控，分半夜和全夜两级控制。全夜式、半夜式相间交错设置，下半夜关闭半夜式回路，节能运行。 　　【照明系统】 　　本次道路次干道段路灯采用12米高单臂路灯，车行道侧光源为250W高效高压钠灯，灯杆臂长2.5米。半截光型灯具，灯具仰角为12°。采用双侧对称布置，标准段灯杆间距为48米，双侧拓宽路段间距为40米灯具防护等级IP65。道路交叉口及一些出入口设置双臂路灯，提高照度。 　　【配电及管线】 　　 1、路灯线路采用VV-1单芯电缆，三相五线制配线，各相回路交错引至灯具，三相负荷应尽量平衡。由路灯井至灯杆熔断器采用BVR-3x2.5软铜线，由熔断器至灯具采用BVV-3x2.5护套线灯具内接线用ZR-BVR-3x2.5阻燃软线,熔断器采用NH000/10A。 　　2、路灯电缆穿CPVC110管外加混凝土包封埋设，考虑行道树的种植，人行道埋深为混凝土距地面1m，车行道埋深为管顶距地面0.7m。采用路灯专用的3.2mm壁厚的CPVC管，在横穿道路、车辆出入口及与其它管线交叉时，采用3.5mm壁厚的涂塑钢管外加C25混凝土包封保护。 　　3、路灯检查井采用标准设计井，要求按一明一暗的方式设置暗井，井盖采用20t承压带铰链铸铁井盖。 　　【图纸内容】 　　 照明标准断面图；灯杆大样图；暗井大样图；接线井大样图；基础大样图……共9张CAD图纸，2013年设计
