01 设计说明书
02 全桥主要材料及工程数量表
03 桥位平面图

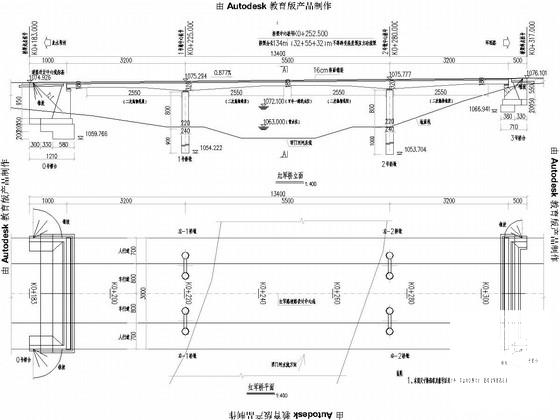

04 桥型布置图2
05 箱梁标高图
06 箱梁标准横断面图
07 箱梁一般构造图4

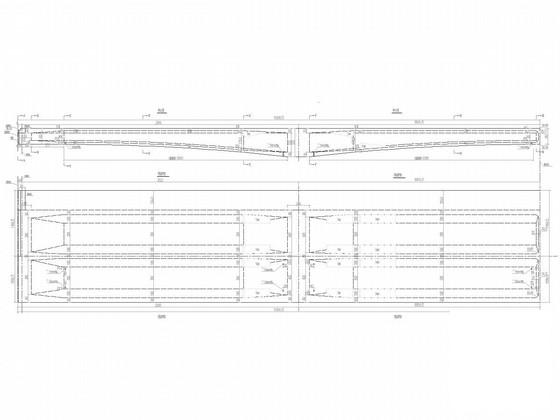

08 箱梁纵向预应力钢束布置图4
09 箱梁纵向预应力钢束坐标图3
10 箱梁纵向预应力钢束数量表
11 箱梁纵向预应力钢束锚具一般构造图
12 箱梁梁端槽口一般构造图
13 箱梁普通钢筋构造图7
14 横隔板钢筋布置图
15 齿板一般构造图
16 齿板钢筋布置图2
17 箱梁梁端槽口锚下钢筋布置图
18 箱梁纵向预应力钢束封锚钢筋布置图
19 箱梁加强钢筋布置图
20 箱梁定位钢筋布置图
21 端横梁钢束布置图
22 端横梁钢筋布置图
23 端横梁锚下、定位及封锚钢筋布置图
24 中横梁钢束布置图
25 中横梁钢筋布置图
26 中横梁锚下、定位及封锚钢筋布置图
27 起点岸桥台一般构造图
28 终点岸桥台一般构造图
29 桥台前墙、侧墙钢筋钢筋构造图
30 桥台台帽钢筋构造图
31 桥墩一般构造图
32 桥墩墩柱、桩基钢筋构造图2
33-34 系梁钢筋构造图2
35 桥墩墩顶垫块、挡块钢筋构造图
36 墩台梁底垫块、挡块钢筋构造图2
37 桥台搭板钢筋构造图
38 桥台搭板一般构造图
39 桩基础混凝土质量检测管构造图
40 桥面铺装图
41 人行道设计图
42 人行道栏杆设计图
43 伸缩装置安装图
44 桥梁排水一般构造图2
46 支座安装示意图

附件详情

设计依据:《公路桥涵施工技术规范》（JTG/T F50—近代）；《公路桥梁抗想·震设计细则》（JTG/T B02-01—近代）
设计车速：40 km/h。设计荷载：汽车荷载：公路 —Ⅰ级。人群荷载：3.45kN/m2。城市桥梁按分幅设计，桥位平面处于直线段上。桥梁采用32m+55m+32m变高度预应力混凝土连续箱梁，全长为134m。桥上纵坡0.877%；横坡为1.5%。连续梁偏载系数取1.15；混凝土容重取 26 kN/m3。连续箱梁断面采用单箱两室，半幅桥宽为14.99m。跨中梁高为1.8m，中支点处梁高为3.2m，箱梁断面悬臂长为2.245m，箱室宽为10.5m。箱梁顶、底板横坡随桥面，腹板保持铅垂。
箱梁梁肋跨中厚50cm，距梁端5.21m处开始向梁端由0.5m过渡到0.9m，渐变长度为3.71m；距中支点6.25m处开始向中支点由0.5m过渡到0.8m，渐变长度为5m。箱梁底板采用相同的渐变方式，渐变范围和梁肋相同，顶板由跨中0.25m板厚变至梁端0.5m板厚，由跨中0.25m板厚变至中支点0.5m板厚；底板由跨中0.25m板厚变至梁端0.45m板厚，由跨中0.25m板厚变至中支点0.5m板厚。梁端设1.5m宽端横梁；中支点处设置宽2.5m的中横梁；中跨跨中设一横隔板，厚度为0.3m。端横梁与中横梁均施加预应力。箱梁采用一次张拉预应力，整体落架的施工方法。箱梁顶面设置6cm钢筋混凝土调平层，其上设置防水层，防水层上设10cm沥青混凝土面层，铺装层共厚16 cm。
下部结构桥墩为双柱式圆柱墩，墩径2.2m，采用桩基础，桩径2.4m。桥台为重力式桥台，基础为明挖扩大基础，要求基底搁置于地基容许承载力≥０.5Mpa的低压缩性岩基上。
……
主要材料:混凝土C25、C30、C50。C25片石混凝土。普通钢筋：R235、HRB335。预应力钢绞线：1x7（七股）标准型钢绞线，公称直径为15.20mm,公称截面积140mm。混凝土中水泥避免采用早强水泥，骨料应采用洁净、质地坚固、级配合格、粒径形状良好的骨料；预应力钢绞线采用1x7（七股）标准型钢绞线,公称直径为15.20mm,公称截面积140mm，预应力钢筋抗拉强度标准值f pk＝1860MPa，抗拉强度设计值f pk＝1260MPa，抗压强度设计值f pd ＝390MPa，弹性模量Es＝1.95×105MPa。桥台处设置伸缩量为GQF-C80型伸缩缝。桥台处设置GPZ（Ⅱ）4DX型盆式橡胶支座、GPZ（Ⅱ）4SX型盆式橡胶支座。
……
共计60张，设计于

箱梁一般构造图

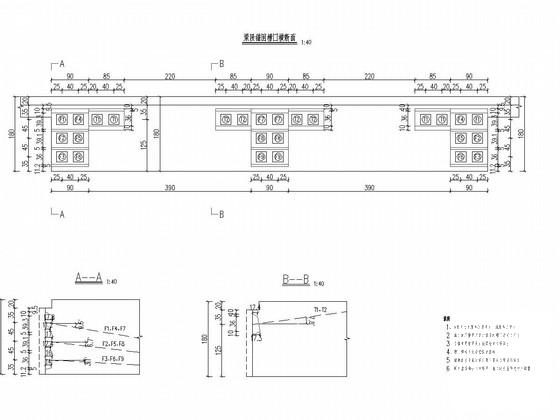

箱梁梁端槽口一般构造图

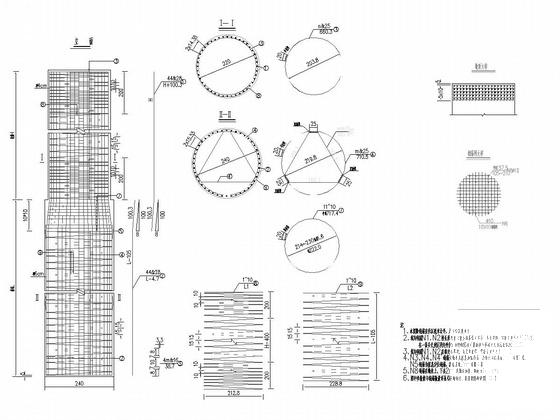

桥墩墩柱、桩基钢筋构造图

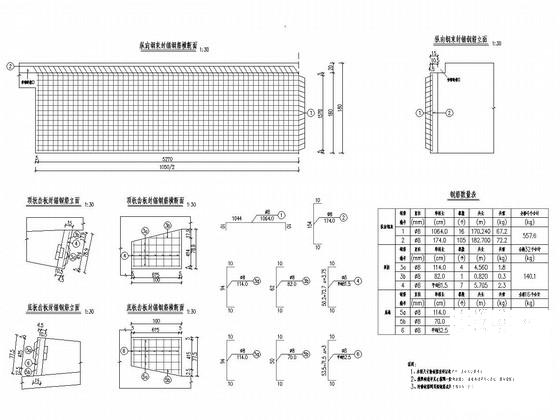

箱梁纵向预应力钢束封锚钢筋布置图
